Как подключить трековый светильник к сети и шинопроводу

Шинопровод висит на потолке, светильник защёлкнулся в пазу, клавиша нажата, а свет не загорелся. Или загорелся, но только до угла. Почти всегда причина в одном из трёх мест: светильник вставлен не до контакта, соединитель не той стороны оборвал ноль или к треку пришёл не тот кабель. Всё это проще предусмотреть до монтажа, чем искать потом под потолком.

Из чего состоит трековая система и что из этого подключают?

Трековая система - это алюминиевый профиль с медными шинами внутри (шинопровод, или трек) и светильники, которые получают ток от этих шин. К сети подключают только шинопровод, через одну деталь - ввод питания. Светильники к проводке не подключают: они получают ток от шин через адаптер.

Что входит в систему:

• Шинопровод - профиль длиной обычно 1, 2 или 3 м. Внутри изолированные медные шины. У сетевого трека на 230 В к корпусу подключается защитная земля.
• Ввод питания (в каталогах ещё «токоподвод», «питание боковое», «концевой коннектор») - колодка с клеммами. В неё электрик заводит кабель, её контакты соединяются с шинами. Бывает торцевой, центральный и угловой.
• Адаптер - часть светильника, которая входит в паз шинопровода и получает ток. Обычно уже стоит на светильнике, иногда продаётся отдельно.
• Соединители - прямые, угловые, Т- и Х-образные. Передают ток с одного отрезка на другой.
• Заглушка - закрывает свободный торец, чтобы срез шин нельзя было задеть.
• Крепления и подвесы - на потолок, на тросы или на закладные под натяжной потолок.

До покупки выясняют тип трека. Светильник одного типа в трек другого не встанет или не будет работать. Даже внутри одного типа системы разных брендов бывают несовместимы: стандарт на шинопроводы для светильников (в России - ГОСТ IEC 60570-2024) оговаривает, что совместимость разных трековых систем он не охватывает.

Тип указан в названии и характеристиках шинопровода и светильника. Трековые светильники в нашем каталоге разделены по типам: однофазные, трёхфазные и магнитные. В карточке светильника показаны подходящие к нему шинопроводы и комплектующие той же системы.

Что делает электрик, а что можно сделать самому?

Подключение трека к проводке делает электрик. Вставить, переставить и снять светильник можно самому, но только при выключенном автомате. Так это разделено и в паспортах производителей.

В паспорте Arlight на трёхфазный шинопровод 4TR сказано: «Все работы по монтажу и подключению к сети шинопровода должны проводиться только квалифицированным специалистом. Допускается самостоятельное присоедиение пользователем светильников к шинопроводу» (орфография оригинала). Такое же разделение есть в паспорте однофазного трека Arlight 2TR.

На практике граница выглядит так:

Самостоятельные действия тоже выполняйте без напряжения. В паспорте 4TR Arlight требует подключать и отключать светильники при отключённом питании. Для магнитной системы MAG-ORIENT производитель велит ставить светильники только при отключённом напряжении, «во избежание выхода из строя».

Если вы в Санкт-Петербурге или области и электрика на объекте нет, подключение трека можно заказать у нас: в монтаж освещения входит установка трека и линии питания.

Что купить и подготовить до монтажа?

До монтажа нужны три вещи: кабель, выведенный к месту ввода питания, выключатель на нужное число групп и полный комплект трека. Установка трековых светильников начинается с этого комплекта: без ввода питания и заглушек трек не подключить. Их чаще всего забывают при покупке.

Кабель. К треку на 230 В идёт трёхжильный кабель: фаза L, ноль N и защитная земля PE. Земля нужна на случай пробоя: если фаза попадёт на металлический корпус трека, ток уйдёт по PE и автомат отключит линию. ПУЭ (п. 7.1.36) требует, чтобы линии от щитков до светильников были трёхпроводными. Сечение жил и автомат выбирает электрик по нагрузке линии. Для трёхфазного трека с тремя группами от выключателя к треку нужен пятижильный кабель.

Выключатель. Он должен разрывать фазу. Если он разрывает ноль, при выключенной клавише фаза остаётся на треке, и при замене светильника можно попасть под напряжение. ПУЭ (п. 6.6.28) требует ставить однополюсные выключатели в цепь фазного провода. Число клавиш равно числу групп: одна для однофазного трека, две или три для трёхфазного.

Комплект трека. Кроме шинопровода и светильников в него входят:

1. Ввод питания - один на линию. Тип (торцевой, центральный, угловой) выбирают по тому, где из потолка выходит кабель.
2. Соединители - на каждый стык отрезков и каждый угол.
3. Заглушки - на каждый свободный торец.
4. Крепления или подвесы - шаг 0,8-1 м по паспорту: у ЭРА тросовые подвесы трёхфазного трека рекомендованы через каждые 100 см, у Arlight D3P расстояние между подвесами до 1 м и между креплениями к потолку 80 см.

Шинопровод и комплектующие берут одной системы и одного бренда. В разделе вводы питания в карточке каждого ввода показано, к каким шинопроводам он подходит. Например, однофазный ввод ST Luce ST002.579.00 стоит 210 ₽, трёхфазный Wertmark WTF.L5.00.OP0 - 349 ₽ (цены на 07.10.2026). Сами шинопроводы в каталоге тоже разделены на однофазные, трёхфазные, магнитные и для натяжных потолков.

Как подключить однофазный трек к сети?

Однофазный трек подключают так же, как обычный светильник: фаза, ноль и земля заводятся в три клеммы ввода питания, выключатель разрывает фазу. Отличие в том, что клеммы спрятаны во вводе, а сам ввод вставляется в шинопровод определённой стороной.

Порядок для электрика:

1. Отключите автомат линии освещения. Проверьте индикатор или тестер на заведомо рабочей розетке и убедитесь им, что на проводах из потолка напряжения нет.
2. Закрепите шинопровод на потолке по разметке, с шагом креплений по паспорту. Если трек укорачивали, после резки удалите стружку из пазов: Arlight в паспортах 4TR и 2TR требует этого, чтобы стружка не замкнула проводники.
3. Найдите сторону с меткой. У шинопровода с одной стороны есть выступ-ключ или канавка полярности. Ввод питания, соединители и адаптеры ставятся только в одном положении относительно неё.

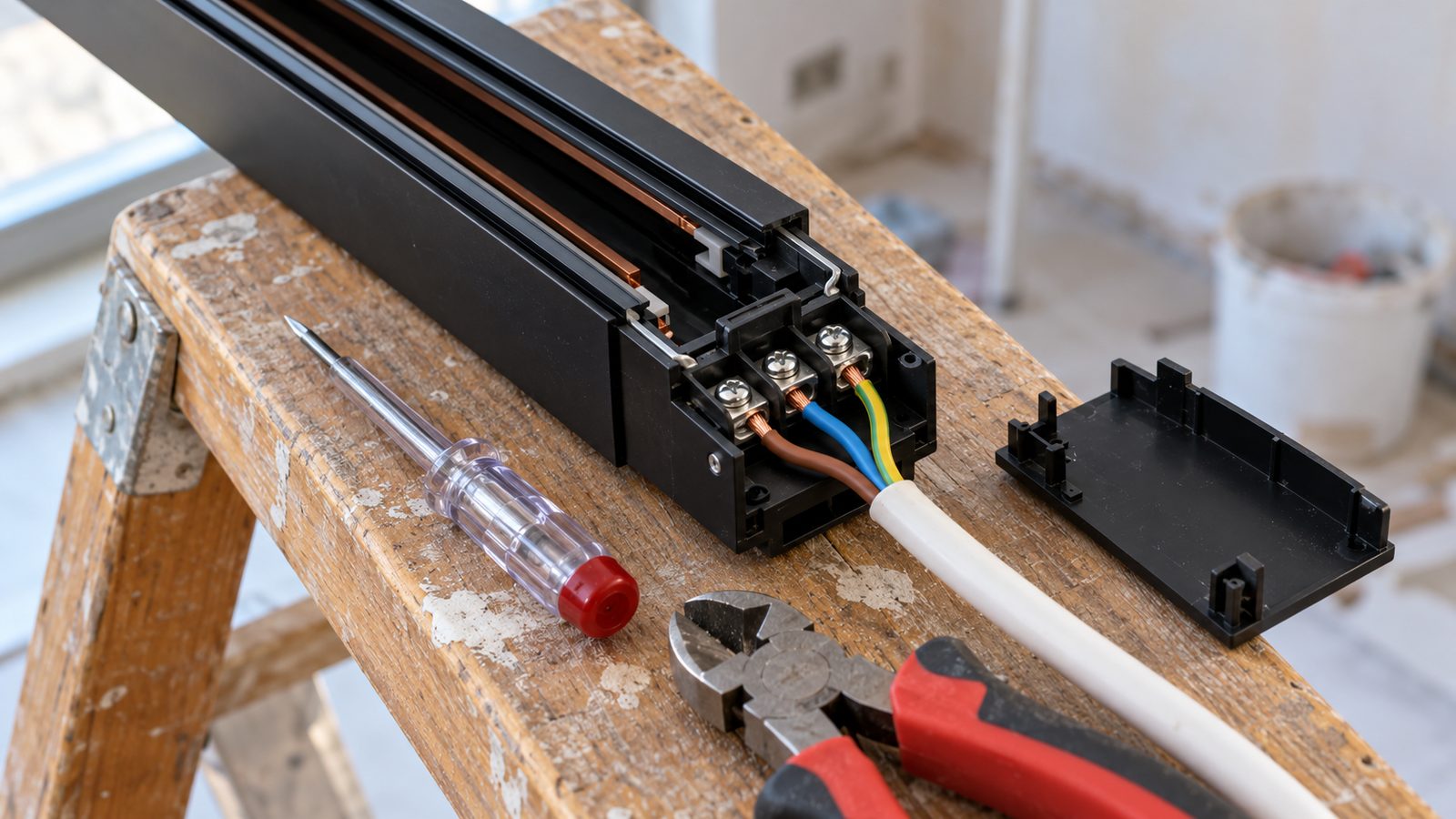

4. Подключите кабель к вводу питания по маркировке клемм: фазную жилу (в новой проводке обычно коричневую) - к L, синюю - к N, жёлто-зелёную - к клемме земли. В старой проводке цвет не гарантирует назначение жилы, её проверяют. Ноль и землю под одну клемму не заводят, это запрещает ПУЭ (п. 6.1.44).
5. Вставьте ввод в торец шинопровода до упора, закрепите винтами из комплекта и закройте крышку клеммного отсека. Центральный или угловой ввод ставится в разрыв между отрезками вместо соединителя.
6. Соберите соединители и закройте свободные торцы заглушками.
7. Поставьте светильники по порядку из раздела «Как вставить трековый светильник в шинопровод». Убедитесь, что крышка ввода закрыта, и только потом включите автомат и проверьте работу.

Корпус трека металлический. У однофазного и трёхфазного трека Arlight класс защиты I: защитный проводник обязателен, корпус получает землю через ввод питания. ПУЭ (п. 7.1.68) требует присоединять открытые проводящие части светильников общего освещения к нулевому защитному проводнику.

Сколько выдержит сам шинопровод, написано в его паспорте. У Arlight 4TR это 16 А на проводник, у однофазного Arlight 2TR - 10 А. Предел линии задают ещё кабель и автомат, их выбирает электрик, и обычно они рассчитаны на меньший ток, чем шина.

Как вставить трековый светильник в шинопровод?

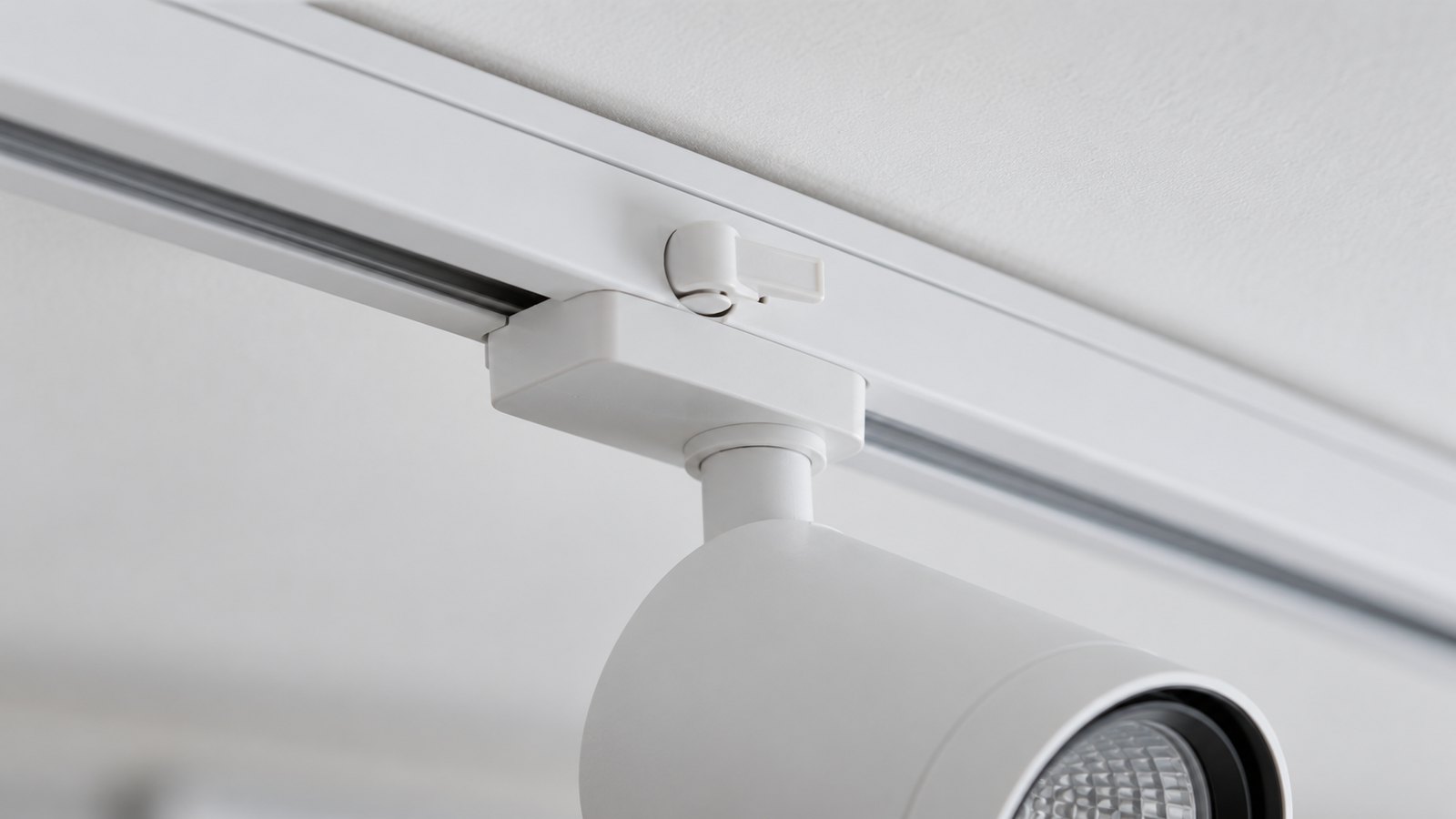

Светильник вставляют при выключенном автомате: ставят адаптер по метке на шинопроводе так, как показано в инструкции, вдавливают его в паз до упора и поворачивают рычаг фиксации. Если светильник не входит, разверните его другой стороной. Дожимать силой нельзя.

1. Выключите автомат. Одной клавиши мало: если при монтаже ошиблись и выключатель разрывает ноль, на шинах останется фаза.
2. Найдите метку на шинопроводе - продольную канавку или выступ на одной из боковых стенок. У многих однофазных систем она отмечает сторону заземления.
3. Найдите метку на адаптере - стрелку, выступ или цветную полосу - и разверните светильник так, как показано в инструкции. У разных систем правило разное. Британский производитель ML Accessories пишет в инструкции к своему треку: «Совместите стрелки на адаптере светильника с канавкой полярности на треке, вставьте в трек и поверните против часовой стрелки» (перевод наш). А у DALI-адаптера Arlight для шинопровода 4TR выступ-ключ адаптера, наоборот, должен оказаться на противоположной стороне от выступа шины.
4. Вставьте адаптер в паз до упора, без перекоса.
5. Поверните рычаг или ручку фиксации до щелчка. Адаптер зажимается в профиле, его контакты прижимаются к шинам. Направление поворота указано в инструкции к светильнику.
6. Подвигайте светильник по треку: зафиксированный адаптер не выпадает и не болтается.
7. Включите автомат и клавишу и проверьте, что светильник горит.

Метка нужна, чтобы контакты адаптера пришли на свои шины. Ключ на профиле сделан так, что вставить адаптер задом наперёд не получается, и обходить его не надо. Arlight предупреждает, что неправильное подключение комплектующих к шинопроводу может сломать сам шинопровод и светильники на нём.

Тяжёлый светильник, например большой подвесной, проверяют по допустимой нагрузке на адаптер. В каталоге Global Trac (Nordic Aluminium) на адаптер допускается до 10 кг, у отдельных моделей - 5 кг. У других систем цифра своя и указана в паспорте.

Как подключить трёхфазный трек, чтобы светильники включались группами?

Для трёхфазного трека три фазы не нужны. В нём три отдельные токовые шины, и в квартире их можно питать от одной фазы через выключатель на три клавиши. Каждая клавиша включает свою группу светильников, а группу для светильника выбирают переключателем на адаптере.

Чтобы не путаться с названием, такой трек ещё называют трёхконтурным. ЭРА в каталоге трёхфазного шинопровода STR-30 пишет, что он «имеет 4 токоведущие жилы, позволяющие разделять светильники на одном шинопроводе на 3 независимые группы и управлять ими при помощи трехклавишного выключателя». В паспорте Arlight 4TR есть такая же схема: одна фаза и три нагрузки.

Что меняется по сравнению с однофазным треком:

• От выключателя к треку идёт пять жил: три фазных провода от трёх клавиш (L1, L2, L3), общий ноль N и земля PE. Если в потолке выведен только трёхжильный кабель, получится одна группа.
• Нагрузка считается на всю линию. При питании от одной фазы Arlight даёт для 4TR предел 16 А, это около 3,7 кВА на всю линию. Три группы делят этот предел между собой.
• Группу выбирают на адаптере. На трёхфазном адаптере есть переключатель или поворотный элемент с положениями групп. У каждого бренда своя конструкция, порядок выбора группы указан в инструкции к светильнику.
• Вводы и углы бывают левые и правые. Ноль в трёхфазном шинопроводе всегда с одной стороны - у Arlight и ЭРА со стороны выступа-ключа на корпусе. Поэтому, как пишет ЭРА, угловые коннекторы и вводы питания «делятся на левые и правые», а ещё на внешние и внутренние.

Последний пункт объясняет частую жалобу «поставил угол - дальше не горит». Если угловой соединитель взят не той стороны, ноль на втором отрезке оказывается не на своей шине и цепь рвётся. Arlight в приложении к паспорту трёхфазного трека D3P так и объясняет, зачем следить за стороной нейтрали: «чтобы не оборвать цепь». Сторону ввода и каждого угла определяют до покупки, по плану трассы.

Ещё одна ошибка - запитать один трек с двух концов от разных точек на потолке, чтобы получить две группы. В теме на форуме Mastergrad автор хотел так сделать. Один из участников на идею соединить ноль и землю двух точек через трек ответил «Нельзя», и в итоге автор подключил трек к одной распределительной коробке. Соединять нули и земли разных линий через трек нельзя: ПУЭ (п. 7.1.36) запрещает объединять нулевые рабочие и нулевые защитные проводники различных групповых линий.

Как подключить магнитный трек 48 В и что заложить в натяжной потолок?

Магнитный низковольтный трек на 24 или 48 В подключают к сети через блок питания: 230 В идут на блок, а от блока к треку - низкое постоянное напряжение. Мощность блока берут по сумме светильников с запасом около 20%. Если трек встроен в натяжной потолок, кабели и работу системы проверяют до того, как натянут полотно.

Arlight в паспорте магнитного трека MAG-ORIENT на 48 В пишет прямо: «Запрещается подключать непосредственно к шинопроводу сетевое питание AC 230 В». Блок покупают отдельно, к сети его подключает электрик.

Что отличает подключение магнитного трека:

• Ввод питания можно поставить не только в торце. Для MAG-ORIENT Arlight разрешает ставить коннектор питания в любом месте шинопровода. Удобно, когда кабель выходит из потолка не у торца.
• Ток на длинном треке ограничен. У того же MAG-ORIENT предел сегмента 15 А. Если нагрузка больше, следующему сегменту нужно своё подключение к блоку.
• Мощность блока - с запасом. Для трека MAG-TRACK-2538-F на 24 В Arlight даёт два правила: 100 Вт на метр сегмента или, если трек загружен не полностью, мощность светильников с коэффициентом запаса 1,2. Наш конфигуратор и примеры комплектов в каталоге считают так же: мощность блока по сумме светильников плюс 20%.
• Блок ставят туда, где до него можно добраться. Для замены или обслуживания нужен доступ: ниша, люк, шкаф.

Магнитные треки бывают и сетевыми, на 230 В: например, серия Ambrella Magnetic 220V. Блок питания им не нужен, напряжение и схему подключения смотрят в характеристиках серии.

Натяжной потолок. Трек для натяжного потолка крепят к черновому потолку на закладные (площадки или уголки, которые ставят до натяжки полотна) так, чтобы низ профиля встал в плоскость полотна. В паспорте трека MAG-ORIENT для натяжных потолков Arlight пишет: «Заведите провода питания и управления и проверьте работоспособность системы до выполнения последующих строительных и отделочных работ». После натяжки полотна добраться до ввода и проводов будет трудно.

Пример: Г-образный трек 3 + 2 м в натяжном потолке

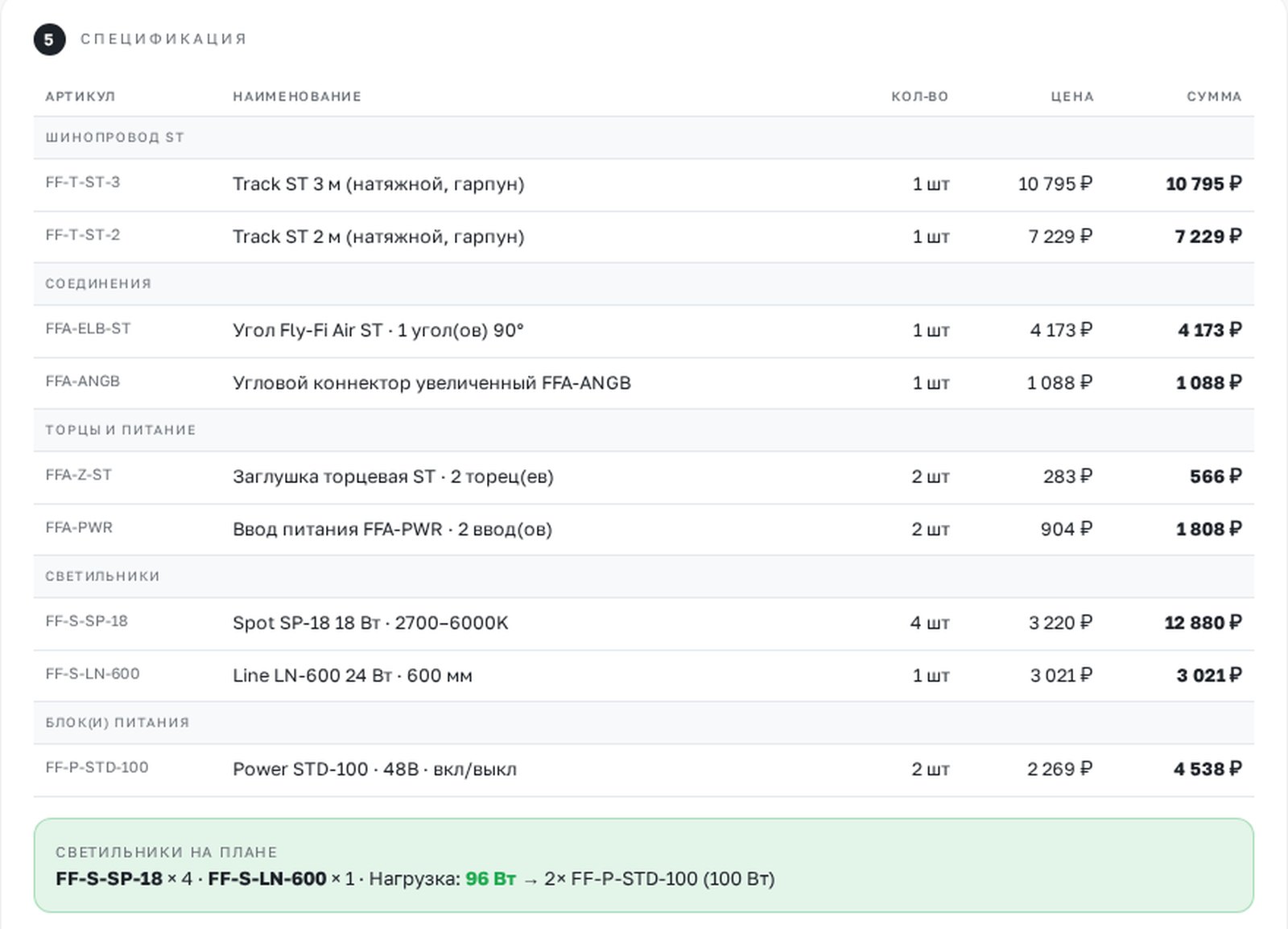

Мы собрали такой трек в конфигураторе трековых систем ЛЭД-ПРОФИ, он бесплатный и работает без регистрации. Конфигуратор считает магнитный трек Fly-Fi на 48 В. Мы выбрали натяжной потолок, форму «Угол Г» 3 × 2 м, поставили на длинную сторону четыре спота по 18 Вт, а на короткую - линейный светильник на 24 Вт. Нагрузка вышла 96 Вт.

Потом кнопкой «+ Питание» мы добавили второй ввод питания на дальнем конце длинной стороны. В спецификации стало два ввода, и для каждого конфигуратор указал свой блок на 100 Вт: нагрузка 96 Вт делится между ними. Одного блока на 100 Вт для такой нагрузки не хватит, с запасом нужно 96 × 1,2 = 115 Вт. Угол конфигуратор собрал из двух деталей и добавил две торцевые заглушки. Итог на 07.10.2026 - 46 098 ₽.

Зачем второй ввод, конфигуратор объясняет сам: на длинной трассе ток идёт по шинам от одной точки к дальнему концу, и на дальних светильниках напряжение просаживается. Такое же падение напряжения бывает у длинной ленты. Мы разбирали его в статье почему длинная линия подсветки темнеет к концу. Свой блок на каждый ввод - так считает конфигуратор для Fly-Fi. Как делить шину между блоками, указывает паспорт: соединять выходы двух блоков на одной непрерывной шине без разрешения производителя нельзя. Как считать мощность блока с запасом, подробно описано в статье как рассчитать блок питания.

Сколько светильников ставить на трек, конфигуратор не решает: он считает комплект под ту расстановку, которую вы задали. Количество считают по свету, а не по длине трека, об этом наша статья сколько трековых светильников нужно на комнату.

Можно ли подключить трековый светильник без шинопровода?

Можно, если у системы есть накладная база - короткая площадка с пазом под адаптер, которая крепится к потолку и подключается к проводам как обычный светильник. Например, в составе трёхфазной системы Arlight 4TR есть накладная база LGD-4TR-BASE.

Такую базу берут той же системы, что и светильник: адаптер однофазного светильника в базу трёхфазной системы не встанет. Подключение базы к проводке - тоже работа электрика. Если базы под ваш светильник нет, остаётся короткий отрезок шинопровода с вводом питания и заглушкой.

Как проверить трек после подключения и что делать, если не горит?

Включите автомат, затем каждую клавишу по очереди. Каждая клавиша должна включать свою группу. При включённой клавише все светильники должны гореть ровно, при выключенной - не мигать. Любой ремонт и перестановку делают только после того, как автомат снова выключен. Всё, что касается проводки, выключателя, диммера, ввода питания и блока, делает электрик.

Не горит один светильник, соседние горят. Адаптер вставлен не до контакта или не зафиксирован. Выключите автомат, выньте светильник, вставьте по метке до упора и поверните рычаг.

Не горит ни один светильник. На ввод не приходит питание: автомат, выключатель или клеммы. Проводку и ввод проверяет электрик.

До угла горит, после угла нет. Соединитель не той стороны (левый вместо правого) оборвал ноль. Электрик при выключенном автомате меняет соединитель на исполнение нужной стороны.

Светильник горит не от своей клавиши. На трёхфазном адаптере выбрана другая группа. Выключите автомат и переключите группу на адаптере.

Светильники слабо светятся или мигают при выключенной клавише. В цепи стоит выключатель с подсветкой клавиш или датчик движения без релейного выхода. Arlight советует заменить выключатель на модель без подсветки, а датчик - на модель с релейным выходом: у такого датчика внутри реле, которое полностью размыкает цепь. Замену делает электрик.

Мерцание или гул. В цепи стоит диммер, а светильники не диммируемые. Диммер убирают или ставят диммируемые светильники с совместимым регулятором - это тоже работа электрика.

На магнитном треке 48 В дальние светильники светят тусклее. Напряжение просело на длинной трассе или блок работает на пределе. Электрик добавляет второй ввод питания по схеме из паспорта системы и проверяет запас мощности блока.

Мигание выключенного трека и мерцание с диммером описаны в таблице неисправностей в паспортах Arlight. Про гул трека есть две темы на Mastergrad. В одной автор слышал звук от шинопровода после установки сенсорного выключателя, в другой собеседник предположил, что гудит блок питания или драйвер. Если звук не уходит после замены выключателя, систему проверяет электрик.

Короткие ответы на частые вопросы

Можно ли подключить трек к проводам от старой люстры? Можно, если там три жилы: фаза, ноль и земля, а выключатель разрывает фазу. Подключает электрик при выключенном автомате, он же проверит, что жёлто-зелёная жила действительно заземлена. К двухжильной проводке без земли трек так не подключают: корпус металлический и должен быть заземлён, нужна новая линия или доработка проводки.

Подойдёт ли светильник одного бренда к треку другого? Только если совпадают тип трека и посадка, то есть форма и размер паза. Это указано в паспорте. Стандарт на шинопроводы совместимость разных систем не обещает. У магнитных треков посадка у каждого производителя своя, поэтому светильник и трек берут одной системы.

Нужно ли УЗО на линию с треком? По ПУЭ (п. 7.1.79) установка УЗО в линиях, питающих светильники, «как правило, не требуется». Для розеточных групп УЗО на 30 мА обязательно. Если трек подключён к одной группе с розетками или стоит во влажной зоне, защита нужна. Решение принимает электрик или проектировщик по всей схеме квартиры.

Где ставить ввод питания: в начале трека или в середине? Там, где из потолка выходит кабель. Торцевой ввод ставится в начало линии, центральный или угловой - в разрыв между отрезками. На длинном низковольтном треке иногда нужен второй ввод.

Можно ли переставлять светильники на включённом треке? Arlight для своих треков требует делать это при отключённом питании, а для магнитной системы MAG-ORIENT предупреждает о выходе из строя. Если в паспорте вашей системы прямо не разрешено иное, перед перестановкой выключайте автомат.

Сколько светильников можно повесить на один трек? По току шинопровода - много: трек Arlight 4TR рассчитан на 16 А на проводник, однофазный 2TR - на 10 А. Ограничивают ещё автомат и кабель линии. Реальное число задаёт нужный свет в комнате, его расчёт - в статье сколько трековых светильников нужно на комнату.

Источники

• Arlight, паспорт шинопровода 4TR (трёхфазный)
• Arlight, паспорт встраиваемого шинопровода 2TR (однофазный)
• Arlight, приложение к паспорту шинопровода D3P
• Arlight, паспорт магнитной системы MAG-ORIENT 48 В
• Arlight, паспорт трека MAG-ORIENT для натяжных потолков
• Arlight, паспорт магнитного трека MAG-TRACK-2538-F 24 В
• ЭРА, каталог «Комплекты, вводы ЭРА STR для 3-фазного шинопровода»
• Nordic Aluminium, каталог GLOBAL Trac Lighting Systems
• ML Accessories, инструкция по монтажу трека TRK
• IEC 60570:2003+AMD1:2017+AMD2:2019, ред. 4.2 (в России - ГОСТ IEC 60570-2024), область применения, превью VDE
• Правила устройства электроустановок, 7-е издание, пп. 6.1.44, 6.6.28, 7.1.36, 7.1.68, 7.1.79
• Ambrella light, трековая система Magnetic 220V
• Mastergrad, «Подключение "трехфазного" шинопровода (опять 25)», «Трековые светильники», «Трековый светильник и сенсорный выключатель. Дружба»

Перевод цитаты ML Accessories - наш.

Если трек уже висит, а группы или отдельные светильники ведут себя не так, пройдите по списку проверки выше. В Санкт-Петербурге и области подключение трека и линии питания можно заказать у нас как монтаж освещения, а комплект магнитного трека 48 В для вашей трассы соберёт конфигуратор.
