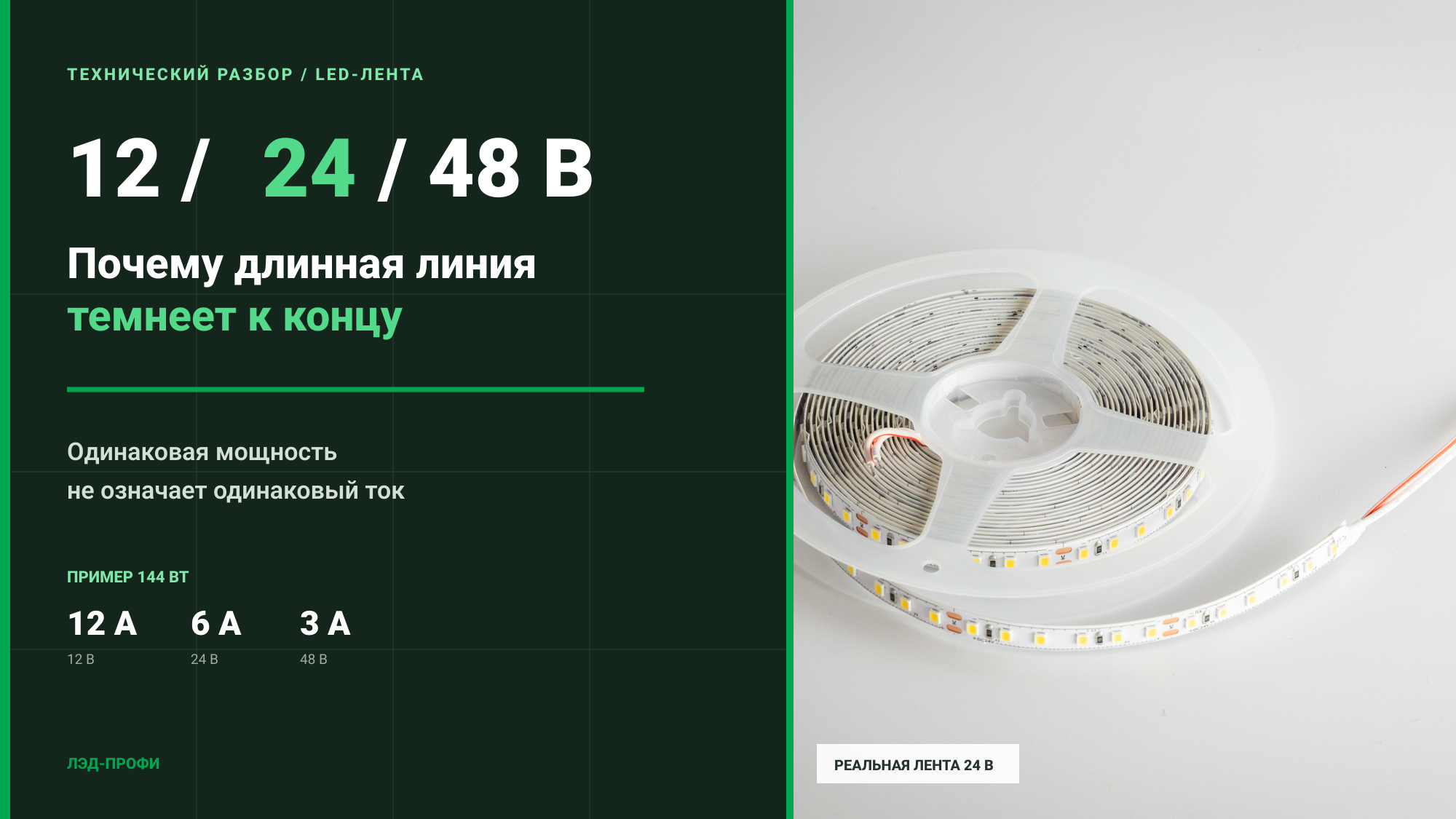

Светодиодная лента 12, 24 или 48 В: почему длинная линия темнеет к концу

Ниже разберем, что действительно меняется при переходе с 12 на 24 или 48 В, почему большой блок питания не лечит просадку и как собрать длинную линию без лотереи.

Почему конец ленты становится темнее

Медные дорожки светодиодной ленты и питающий кабель имеют сопротивление. Пока ток идет от начала линии к дальним сегментам, часть напряжения теряется. Светодиоды в конце получают меньше напряжения и могут светить слабее.

На результат влияют сразу несколько параметров:

• длина участка от точки питания;
• мощность ленты на метр;
• напряжение системы;
• ширина и толщина медных дорожек;
• сечение и длина питающего кабеля;
• качество соединений;
• температура;
• число точек подачи питания.

Поэтому фраза «эта лента работает до 10 метров» без артикула и паспорта ничего не гарантирует. Две внешне похожие ленты на 24 В могут иметь разную допустимую длину подключения.

Что меняется при 12, 24 и 48 В

Связь между мощностью, напряжением и током описывается простой формулой:

мощность = напряжение × ток

Возьмем условную линию длиной 15 м и мощностью 9,6 Вт/м:

15 × 9,6 = 144 Вт

Если сравнить три системы одинаковой мощности, расчетный ток будет таким:

• 12 В - 12 А;
• 24 В - 6 А;
• 48 В - 3 А.

Это не сравнение трех конкретных лент по яркости. Это электрическая модель, которая показывает одну вещь: при той же мощности повышение напряжения уменьшает ток. Меньший ток облегчает работу кабеля, соединений и дорожек ленты, а потери напряжения при сопоставимой конструкции становятся менее заметными.

Но у напряжения нет собственного светового потока. Лента на 48 В не обязана быть ярче ленты на 24 В. Яркость, эффективность, цветопередача и нагрев зависят от конкретного продукта.

Почему большой блок питания не решает проблему

Представим, что линии нужно 144 Вт. Блок на 200 Вт по мощности подходит. Но он не делает медные дорожки ленты толще и не уменьшает сопротивление длинного кабеля.

Если все 15 метров подключить последовательно от одной точки, ток к дальнему участку пройдет через начало ленты. Блок сохранит напряжение на своих клеммах, но часть напряжения потеряется по пути.

Поэтому нужно разделять две задачи:

1. Мощность блока. Сможет ли источник питания отдать нужную мощность с предусмотренным запасом.
2. Схема линии. Дойдет ли нужное напряжение до каждого участка без недопустимой просадки.

Более мощный блок решает первую задачу. Вторая решается точками питания, длиной участков, сечением кабеля и выбором конкретной ленты.

Пять метров - не универсальный закон

Пятиметровая катушка стала привычным ориентиром, поэтому ее длину часто принимают за технический предел. На практике встречаются ленты с допустимым участком меньше 5 м, а также модели на 10, 20, 30 м и более.

На длину влияют:

• напряжение;
• мощность на метр;
• конструкция платы;
• наличие встроенной стабилизации тока;
• температурный режим;
• требования производителя.

Правильный вопрос звучит не «можно ли подключить 8 метров ленты», а «какова максимальная длина одного подключения у этого артикула».

Когда имеет смысл 12 В

Система на 12 В подходит для коротких локальных участков, где важны компактность и небольшой шаг резки. Например:

• отдельная полка;
• короткая ниша;
• небольшой предмет мебели;
• автономная система с уже существующим питанием 12 В;
• участок, который нужно подогнать по длине с минимальным остатком.

Но короткий шаг резки зависит не только от напряжения. Его проверяют в карточке и паспорте конкретной ленты.

Для длинной мощной линии у 12 В быстро растет ток. Это повышает требования к кабелю, соединениям, контроллеру и числу точек питания.

Почему 24 В - основной выбор для интерьера

24 В - основной практический вариант для квартир, частных домов и большинства коммерческих интерьеров. При той же мощности ток вдвое меньше, чем у системы на 12 В. При этом выбор лент, блоков питания, диммеров и контроллеров остается широким.

24 В часто используют для:

• подсветки кухни;
• потолочных контуров;
• ниш и карнизов;
• длинных мебельных линий;
• витрин;
• декоративного и рабочего света.

Это не означает, что 24-вольтовую ленту можно размотать на всю комнату и подключить только с одного края. Ограничение по длине одного участка по-прежнему берут из паспорта.

На 24 В выпускаются не только классические SMD-ленты с отдельными светодиодами, но и COB-ленты. У COB светящиеся элементы расположены значительно плотнее, поэтому линия выглядит более сплошной и точки меньше заметны даже в неглубоком профиле. Такие ленты удобны для мебели, открытых полок, ниш и других мест, где источник виден с близкого расстояния.

COB не отменяет технический расчет. Для нее также проверяют мощность, максимальную длину одного подключения, шаг резки, нагрев и требования к алюминиевому профилю.

Несколько лент 24 В можно подключить к одному блоку

Да, несколько участков 24 В можно питать от одного общего блока. Их подключают параллельно: от блока к каждому участку идет отдельный кабель. Соединять катушки цепочкой, когда питание следующей ленты проходит через предыдущую, не нужно.

Один общий блок подходит, если:

• его напряжение составляет 24 В;
• суммарная мощность всех участков укладывается в мощность блока с запасом;
• клеммы, кабели, диммер или контроллер выдерживают общий ток;
• каждый участок не превышает допустимую длину подключения;
• от блока к участкам можно проложить отдельные линии питания.

Такая схема удобна, например, для нескольких полок, двух сторон кухни или нескольких участков потолочного контура.

Почему 48 В используют редко

48 В - специальное, а не универсальное решение. В обычных интерьерных проектах его используют заметно реже, потому что выбор лент, блоков, диммеров и контроллеров уже, а замена оборудования сильнее привязана к конкретной серии.

Смысл 48 В появляется, когда нужно уменьшить ток и запитать действительно протяженную линию. Существуют 48-вольтовые ленты на десятки метров, в том числе модели со встроенной стабилизацией тока.

Такие решения полезны для:

• длинных потолочных контуров;
• протяженных световых линий;
• торговых и общественных пространств;
• объектов, где сложно разместить много блоков питания рядом с лентой;
• специальных систем с большой паспортной длиной подключения.

Но для кухни, шкафа, ниши или обычного потолочного контура переход на 48 В чаще всего не нужен. Сначала проверяют решение на 24 В и только после этого рассматривают специальную систему. При выборе 48 В учитывают:

• допустимую длину конкретной ленты;
• шаг резки;
• ассортимент подходящих диммеров и контроллеров;
• совместимость блока питания;
• ток каждого канала управления;
• возможность обслуживания;
• стоимость всей системы, а не только ленты.

Если взять случайную ленту на 48 В и случайный контроллер, надежной системы не получится.

Сравнение без рекламных упрощений

Таблица показывает общую логику, а не заменяет документацию. Реальный шаг резки, мощность, световой поток и допустимая длина зависят от артикула.

Как подключать длинную линию

Для большинства интерьерных линий сначала рассматривают 24 В и простую параллельную схему:

1. Ленту делят на допустимые участки.
2. От общего блока 24 В к каждому участку прокладывают отдельный кабель.
3. Мощность блока считают по сумме всех участков с необходимым запасом.
4. Если кабели получаются слишком длинными или общий ток становится неудобным, линию делят между несколькими блоками.
5. К 48 В переходят только тогда, когда протяженность и паспорт выбранной ленты дают реальное преимущество.

Главное - не соединять несколько катушек цепочкой только потому, что суммарная мощность помещается в один блок.

Пример на 15 метрах

В калькуляторе LED-PROFI выбрана лента LP-STD-30 на 24 В мощностью 9,6 Вт/м.

Расчет:

15 × 9,6 = 144 Вт

Калькулятор делит линию на два участка примерно по 7,5 м и подбирает для каждого блок на 100 Вт. Нагрузка каждого блока - 72%.

Это результат для выбранной ленты и логики калькулятора, а не требование всегда ставить два блока. Два участка 24 В можно подключить параллельно и к одному блоку подходящей мощности, например к общему блоку на 200 Вт, если рассчитаны кабели, клеммы и ток управления. У другой ленты паспортная длина, мощность и рекомендуемая схема могут отличаться.

Питающий кабель тоже создает просадку

Можно правильно разделить ленту, но потерять напряжение еще до нее. Такое происходит, когда блок питания находится далеко, а сечение кабеля выбрано без расчета.

При одинаковой мощности в системе на 12 В ток выше, чем на 24 или 48 В. Поэтому особенно важно проверить:

• длину кабеля от блока до ленты;
• сечение жил;
• суммарный ток;
• ток отдельных ветвей;
• допустимый ток клемм, диммера и контроллера;
• качество соединений.

Нельзя выбирать кабель только по принципу «он подходит по разъему». Провод может физически подключиться и при этом давать заметную потерю напряжения.

Напряжение всех компонентов должно совпадать

Лента, блок питания и контроллер должны работать в одной системе напряжения.

• Ленту на 12 В нельзя подключать к блоку на 24 В - перенапряжение может вывести ее из строя.
• Лента на 24 В от блока 12 В обычно не заработает нормально.
• Контроллер должен поддерживать выбранное напряжение и ток нагрузки.
• Диммер проверяют не только по общей мощности, но и по току каждого канала.

При переходе на 48 В меняют не только ленту. Нужно заново проверить всю цепочку оборудования.

Ровная линия начинается со схемы, а не с фотографии

На фотографии готового интерьера человек видит непрерывную световую линию. Он не видит, где находятся блоки питания, сколько сделано ветвей и какое сечение кабеля спрятано в конструкции.

Это реальный проект MODUM. Фотография показывает задачу - линии должны восприниматься равномерными и непрерывными. Но по одному кадру нельзя определить напряжение, длину участков или схему питания. Эти решения фиксируют в проекте до монтажа.

Если световая линия проходит через несколько помещений, мебели или строительных узлов, заранее определяют:

• места деления на участки;
• пути кабеля;
• расположение блоков питания;
• доступ для обслуживания;
• группы управления;
• точки подключения;
• запас по мощности;
• проверку падения напряжения.

Чек-лист перед покупкой

• для большинства интерьерных задач сначала рассматриваем ленту 24 В;
• выбираем тип ленты: SMD или COB;
• смотрим мощность и допустимую длину одного участка;
• делим длинную линию на участки и подключаем их параллельно;
• считаем общую мощность блока с запасом;
• проверяем кабель и контроллер по общему току;
• предусматриваем профиль и доступ к блоку питания.

Когда хватит калькулятора, а когда нужен проект

Частые вопросы

Какая лента лучше - 12 или 24 В?

Для короткого локального участка может подойти 12 В. Для большинства интерьерных линий удобнее 24 В из-за меньшего тока, широкого выбора SMD- и COB-лент и доступного оборудования. Окончательный выбор делают по паспорту ленты, шагу резки и длине.

Можно ли подключить 10 метров ленты с одного конца?

Только если такая длина разрешена для конкретного артикула. Напряжение само по себе не дает ответа. Нужно проверить паспорт ленты и схему производителя.

Поможет ли питание с двух концов?

Оно может улучшить равномерность, но не является универсальным способом. Схема должна быть симметричной, кабели рассчитаны, а такой вариант подключения должен соответствовать документации оборудования.

Лента на 48 В потребляет меньше электричества?

При одинаковой мощности нагрузка в ваттах остается одинаковой. На 48 В уменьшается ток и могут снизиться потери в проводниках. Световая эффективность зависит от конкретной ленты, а не только от напряжения.

Можно ли подключить несколько лент 24 В к одному блоку?

Да. Каждый участок подключают к блоку отдельным кабелем, то есть параллельно. Мощности блока должно хватать на сумму всех участков с запасом, а клеммы, кабели и контроллер должны выдерживать общий ток.

Когда действительно нужна лента 48 В?

Когда линия настолько протяженная, что специальная 48-вольтовая лента дает подтвержденное паспортом преимущество. В обычной подсветке кухни, мебели и жилого интерьера 48 В используется редко, и сначала обычно проверяют решение на 24 В.

Что выбрать для длинного потолочного контура?

Сначала определяют длину каждой ветви и требуемый световой поток. Затем сравнивают 24-вольтовые, 48-вольтовые и стабилизированные ленты по паспортной длине, шагу резки, управлению и доступу к блокам питания.
