Сколько трековых светильников нужно на комнату: считаем по свету, а не по длине трека

Совет «ставьте по одному споту через каждые 60 сантиметров» звучит удобно. Но он не отвечает на главный вопрос: что окажется под треком - ровный общий свет, отдельные яркие пятна или темные провалы между ними.

Количество трековых светильников зависит не только от длины шинопровода. Нужно знать площадь и назначение комнаты, требуемую освещенность, световой поток приборов, угол луча, высоту монтажа, направление света и отделку. Только после этого имеет смысл собирать сам трек, считать соединители и выбирать блок питания.

Ниже разберем расчет на примере кухни-гостиной 24 м². Сначала получим предварительное количество светильников, затем покажем, почему его нужно проверить по схеме, и соберем реальную магнитную систему 48В в конфигураторе.

Короткий ответ

Количество трековых светильников нельзя надежно выбрать только по длине трека или расстоянию между спотами.

Рабочий порядок такой:

1. Определить, где нужен общий свет, а где локальный или акцентный.
2. Задать ориентир по освещенности в люксах.
3. Выбрать светильник с известным световым потоком и углом луча.
4. Предварительно оценить количество по формуле.
5. Расположить приборы на плане и проверить световые пятна.
6. После этого собрать шинопровод, соединители, питание и управление.

Для простой комнаты формула дает нормальную отправную точку. Для кухни-гостиной, магазина, салона, офиса или пространства с темной отделкой нужен светотехнический расчет: он покажет не только среднее число люкс, но и распределение света по помещению.

Почему правило «один светильник через 60 см» не работает

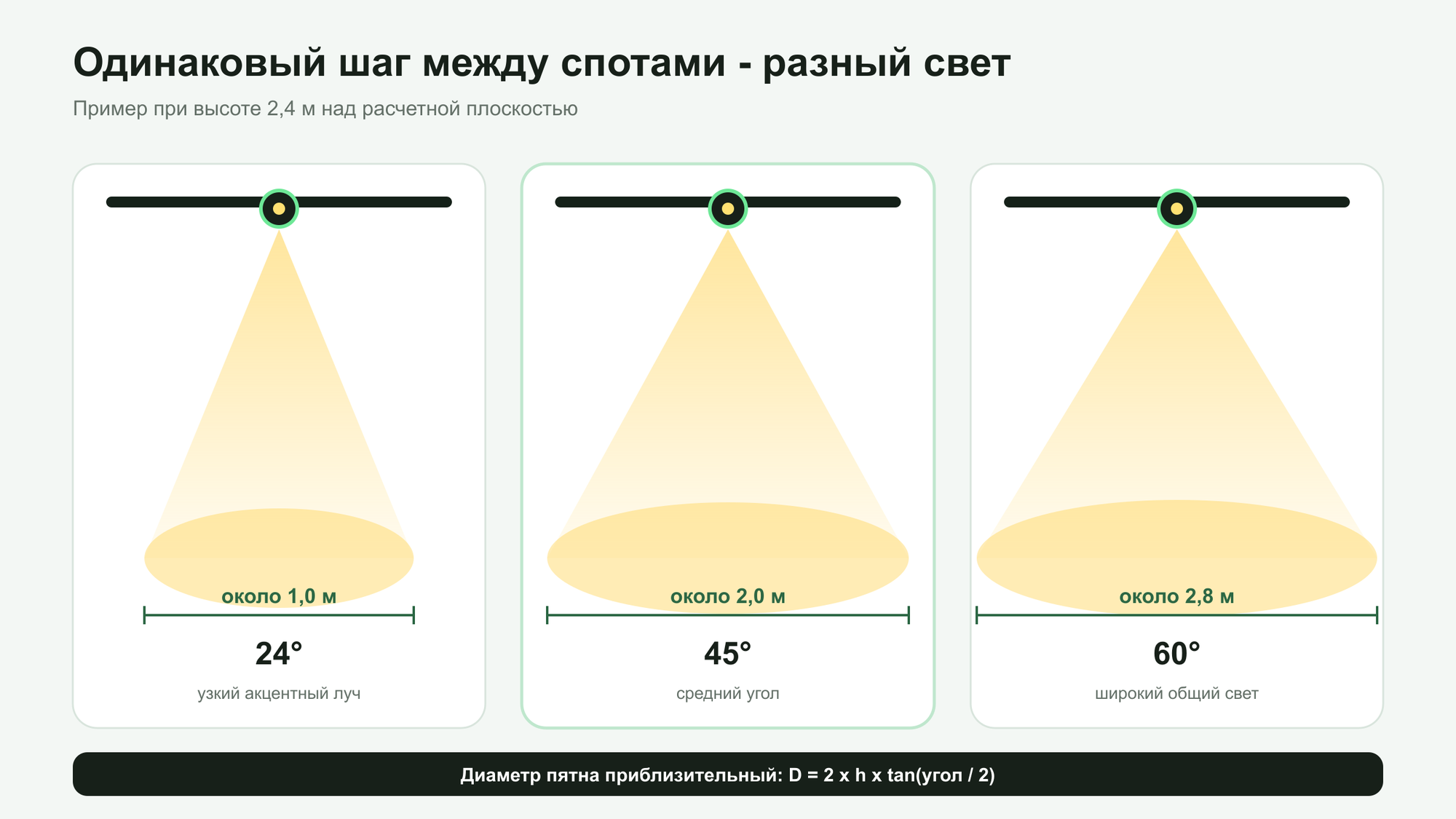

Представим два одинаковых трека длиной 3 метра. На каждом установлено по шесть спотов с одинаковым шагом. У первого светильника угол луча 24°, у второго - 60°.

При высоте 2,4 м над расчетной плоскостью геометрический диаметр светового пятна будет примерно таким:

• 24° - около 1,0 м;
• 45° - около 2,0 м;
• 60° - около 2,8 м.

Это приближенная геометрия, а не расчет освещенности. Но даже она показывает проблему: при одинаковом расстоянии между светильниками узкий луч дает отдельные акценты, а широкий сильнее перекрывает соседние зоны.

Диаметр пятна можно приблизительно оценить по формуле:

D = 2 x h x tan(угол / 2)

Здесь h - расстояние от светильника до поверхности, которую мы освещаем. Для пола, столешницы, картины и стеллажа это будут разные значения.

Но размер пятна еще не говорит, сколько света попадет на поверхность. Два спота с углом 24° могут иметь разный световой поток, оптику и распределение силы света. Один создаст яркий акцент, другой на той же высоте окажется слабым.

Поэтому расстояние между трековыми светильниками - результат расчета и расстановки, а не исходная цифра.

Какие данные нужны до расчета

1. Назначение каждой зоны

Комната площадью 24 м² может быть спальней, кабинетом или кухней-гостиной. Одинаковая площадь не означает одинаковый свет.

В кухне-гостиной обычно есть несколько задач:

• дать спокойный общий свет;
• осветить рабочую поверхность кухни;
• выделить обеденный стол;
• подсветить картину, фактурную стену или стеллаж;
• оставить мягкий вечерний сценарий.

Если все шесть спотов направить на фасады кухни, на полу можно получить мало света. Если направить их строго вниз, стена с картиной останется плоской. Считать нужно не абстрактную комнату, а реальные поверхности.

2. Требуемая освещенность

Освещенность измеряется в люксах. Один люкс - это один люмен светового потока на квадратный метр поверхности.

Для жилых комнат в СП 52.13330.2016 указан базовый нормируемый уровень 150 лк. Это полезная нижняя отправная точка для общего света, но не готовый сценарий интерьера. На кухонной столешнице, письменном столе или в зоне точной работы может понадобиться отдельный более яркий свет.

Важно не превращать 150 лк в единственную цель. В одном проекте комфортный общий сценарий может быть мягким, а рабочая зона - яркой. В другом владельцу нужен высокий уровень света по всей комнате. Эти решения лучше разделять по группам и управлению.

3. Световой поток

Световой поток измеряется в люменах и показывает, сколько света излучает прибор. Ватты показывают потребление мощности, а не яркость.

У двух трековых светильников по 12 Вт поток может отличаться. Поэтому формула «10 Вт на квадратный метр» дает только очень грубую оценку и не подходит для выбора конкретной модели.

4. Угол луча и фотометрия

Узкий луч нужен для акцента. Широкий - для более равномерного общего света. Но название угла на карточке товара не заменяет фотометрические данные.

Если производитель дает IES или LDT-файл, его можно загрузить в программу светотехнического расчета и увидеть реальное распределение света. Это особенно важно для высоких потолков, темных помещений, витрин, ресторанов и коммерческих объектов.

5. Высота, отделка и мебель

Чем дальше светильник от поверхности, тем больше становится пятно и тем меньше освещенность в его центре. Темные стены, потолок и мебель поглощают больше света, светлые поверхности возвращают часть потока в помещение.

Мебель тоже меняет результат. Высокий шкаф может закрыть луч, глянцевая столешница - дать блик, а неправильно наведенный спот над диваном - светить человеку в глаза.

Предварительная формула количества светильников

Для первого приближения можно использовать:

N = (E x S x K) / (F x η)

где:

• N - количество светильников;
• E - целевая освещенность, лк;
• S - площадь, м²;
• K - коэффициент запаса;
• F - световой поток одного светильника, лм;
• η - условная доля потока, которая дойдет до расчетной поверхности с учетом распределения света и помещения.

Последний коэффициент нельзя считать универсальным. В эскизной оценке он помогает не приравнивать сумму люменов на упаковках к реальным люксам на полу. В полноценном проекте вместо условного числа используют фотометрию светильников, геометрию помещения и отражающие свойства поверхностей.

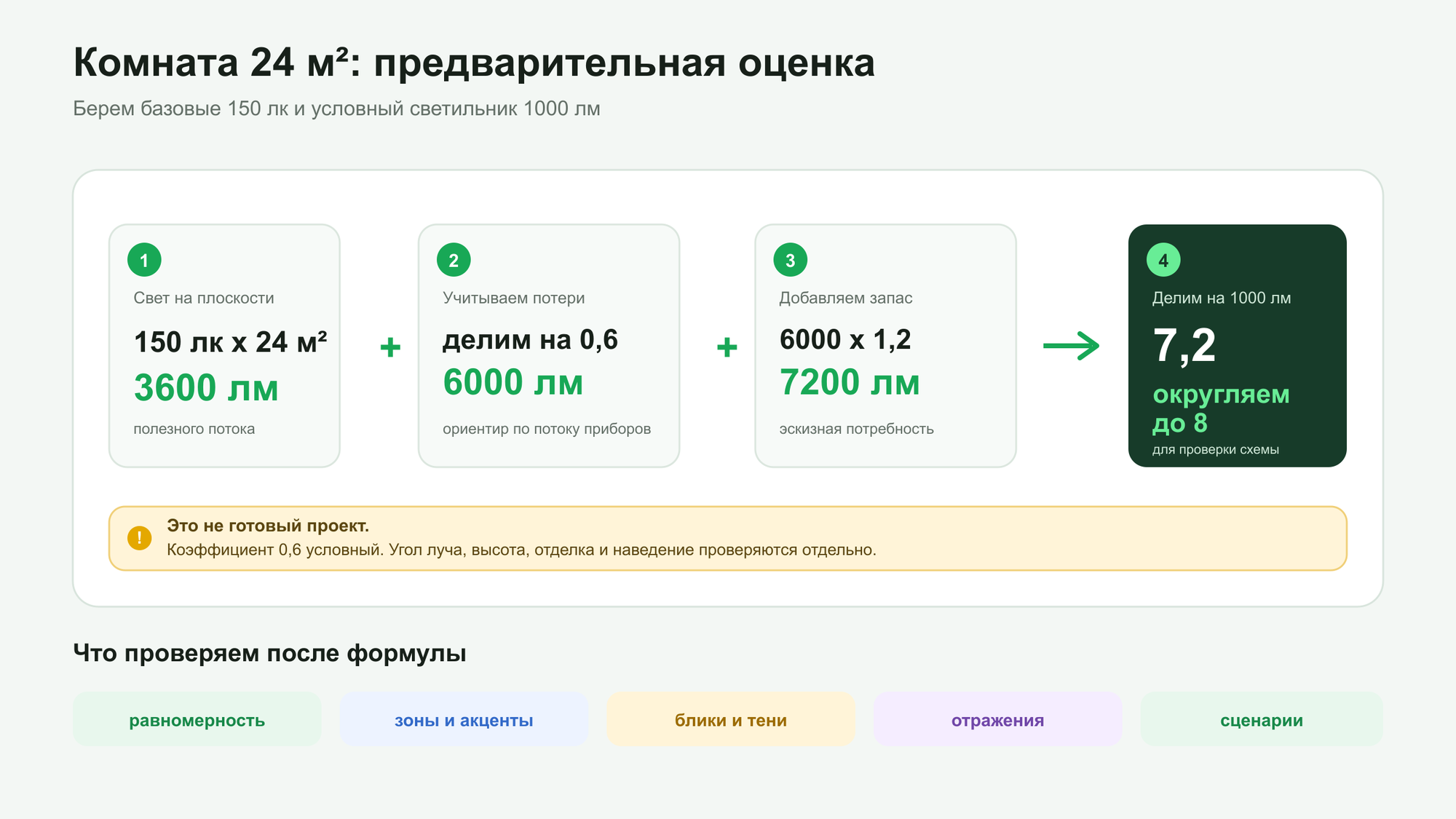

Пример: кухня-гостиная 24 м²

Возьмем условный светильник со световым потоком 1000 лм. Это именно расчетная модель для примера, а не характеристика спота из конфигуратора ниже.

Для базовой оценки зададим:

• площадь - 24 м²;
• общий уровень - 150 лк;
• коэффициент запаса - 1,2;
• условный коэффициент использования - 0,6;
• поток одного прибора - 1000 лм.

Получаем:

N = (150 x 24 x 1,2) / (1000 x 0,6) = 7,2

Округляем вверх - до 8 светильников для дальнейшей проверки схемы.

Можно ли после этого сразу покупать восемь спотов? Нет. Мы пока получили только ориентир по количеству и суммарному потоку.

Следующий вопрос - какие это будут приборы и куда они направлены. Для кухни-гостиной разумнее сравнить хотя бы три варианта:

1. Восемь одинаковых средних спотов. Простая система, но общий свет и акценты связаны одной оптикой.
2. Широкие линейные модули для общего света плюс поворотные споты для стола и стен. Количество приборов может измениться, хотя общий поток останется близким.
3. Отдельный общий свет и трек только для акцентов. В этом случае считать трек как единственный источник освещения вообще неправильно.

Формула не выбирает между этими решениями. Это делает план освещения.

Как расположить трековые светильники

Начинать стоит не с красивой линии на потолке, а с мебели и точек внимания.

Над рабочей поверхностью

Спот направляют так, чтобы человек не перекрывал свет своим телом. Если трек расположен за спиной, на столешнице появится тень. Для кухни часто удобнее сместить линию ближе к краю рабочей зоны и проверить направление луча на разрезе.

Над обеденным столом

Здесь важны не только люксы, но и зрительный комфорт. Узкий мощный луч, направленный строго вниз, может создать слишком яркое пятно на столе и оставить лица в тени. Помогает более широкая оптика, несколько перекрывающихся лучей или подвесной модуль.

У стены с картинами или стеллажом

Трек нельзя прижимать к стене случайно. Слишком малое расстояние подчеркнет неровности и даст резкий свет сверху, слишком большое - увеличит угол и может направить свет в глаза. Точку лучше проверять по высоте объекта и углу наведения.

В проходах

Не стоит направлять поворотный спот вдоль линии взгляда. Особенно это заметно в коридоре и рядом с диваном. Светильник может формально давать нужные люксы, но оставаться некомфортным из-за слепимости.

Сначала свет, потом тип трека

Когда световая схема понятна, можно выбирать систему.

Однофазный трек 230В

Простой вариант, когда все светильники на линии управляются одной группой. Подходит для базовых решений без сложного разделения сценариев.

Трехконтурный трек 230В

Его часто называют трехфазным, хотя в контексте освещения речь идет прежде всего о трех управляемых контурах внутри шинопровода. Светильники можно распределить по группам, например общий свет, акценты и витрина.

Магнитный трек 48В

В системе используются низковольтный шинопровод, совместимые модули и блок питания 48В. На одном треке можно сочетать споты, линейные, точечные и подвесные модули. Но совместимость нужно проверять внутри выбранной системы, а блок питания - считать по суммарной мощности с запасом.

Подключение блока питания к сети и монтаж силовой части должен выполнять квалифицированный специалист по инструкции производителя.

Что показывает конфигуратор трековой системы

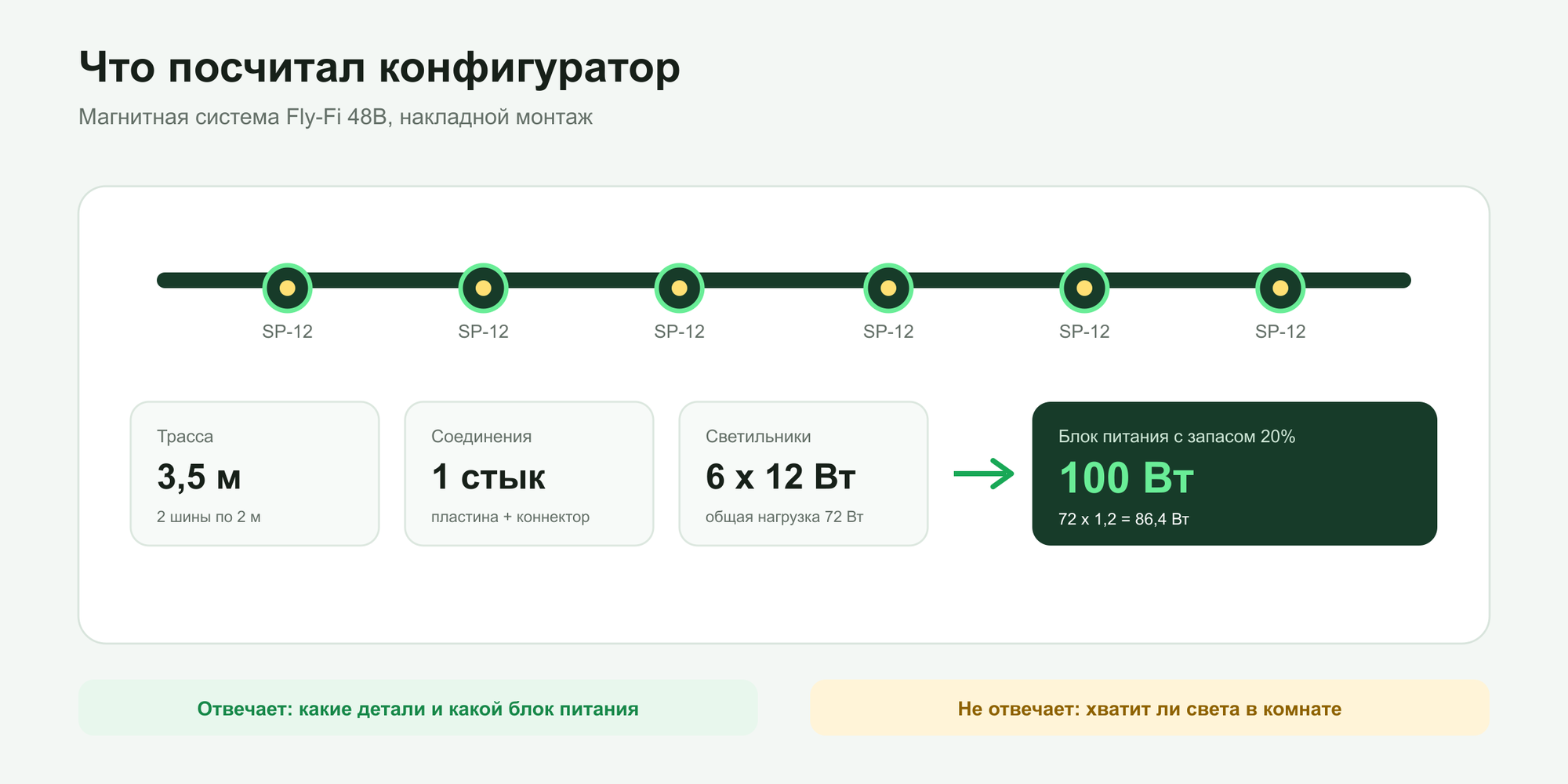

Проверим не абстрактный пример, а реальную сборку в конфигураторе Fly-Fi 48В.

В проектах рабочую длину шинопровода обычно задают кратно 0,5 м: 1 м, 1,5 м, 2 м, 2,5 м, 3 м, 3,5 м и дальше. Так трассу проще увязать с помещением, мебелью и раскладкой потолка. При этом конкретная система поставляется в заводских отрезках своей длины. Их количество, стыки и остаток нужно считать отдельно.

Мы выбрали:

• накладной монтаж;
• прямую трассу 3,5 м;
• простое включение без умного управления;
• шесть спотов SP-12 по 12 Вт.

Инструмент разложил трассу на две шины по 2 м, посчитал один прямой стык и остаток 0,5 м.

В спецификацию вошли шинопровод, соединительная пластина, прямой коннектор, ввод питания, заглушки, шесть светильников и блок питания.

Нагрузка светильников:

6 x 12 Вт = 72 Вт

С запасом 20%:

72 x 1,2 = 86,4 Вт

Поэтому конфигуратор выбрал ближайший подходящий блок питания на 100 Вт.

Это хороший пример границы инструмента.

Конфигуратор отвечает на вопросы:

• сколько шин по 2 и 3 м понадобится;
• сколько будет стыков и углов;
• какие соединители добавить;
• какие светильники установлены на трассе;
• какова суммарная мощность;
• какой блок питания выбрать с запасом;
• сколько стоит комплект по текущей спецификации.

Но он не доказывает, что шести спотов хватит для конкретной комнаты. В конфигураторе мы выбрали модель и мощность, а для проверки освещенности нужны световой поток, фотометрия, высота, размеры помещения и направления приборов.

Именно поэтому в нашем примере формула для комнаты дала ориентир 8 условных светильников по 1000 лм, а конфигуратор содержит 6 реальных модулей по 12 Вт. Это разные расчеты с разными исходными данными. Подменять один другим нельзя.

Частые ошибки при расчете трекового освещения

Считать только ватты на квадратный метр

Мощность полезна для электрики и выбора блока питания. Для освещения нужны люмены, угол луча и фотометрия.

Сначала купить трек, потом думать о свете

После монтажа может оказаться, что линия проходит за спиной человека, споты не достают до рабочей поверхности или выбранная серия не дает нужной оптики.

Использовать только узкие споты для общего света

В результате на полу видны яркие круги и темные промежутки. Иногда это художественный прием, но чаще - отсутствие широкого или рассеянного слоя света.

Не разделять группы

Если кухня, стол и акцентная стена включаются только вместе, вечером система теряет половину смысла. Группы и сценарии лучше определить до монтажа.

Игнорировать мебель и отражения

План пустой комнаты почти всегда выглядит лучше реальности. После появления шкафов, стекла, глянца и темных поверхностей распределение меняется.

Считать цену без соединителей и питания

Шинопровод и светильники - не весь комплект. Нужны ввод питания, заглушки, прямые и угловые соединители, подвесы или монтажные элементы, а для 48В - подходящий блок питания.

Когда хватит калькулятора, а когда нужен светотехнический расчет

Калькулятора достаточно, если задача простая и риск ошибки невелик: короткая линия в гардеробной, подсветка стеллажа, акцент на стене или понятная зона с уже выбранным светильником.

Светотехнический расчет нужен, если:

• трек является основным светом в комнате;
• есть кухня, рабочие столы или другие поверхности с отдельными требованиями;
• потолок высокий или наклонный;
• интерьер темный;
• нужны равномерность и контроль бликов;
• свет проектируется для магазина, офиса, кафе, салона или другого бизнеса;
• ошибка обнаружится только после чистовой отделки.

В таком расчете строят модель помещения, добавляют мебель, назначают материалы, загружают фотометрические файлы светильников и проверяют освещенность на нужных поверхностях. Результат показывает не одно среднее число, а карту света.

Для самостоятельной проверки можно начать с калькулятора освещенности. Для помещения со сложной геометрией, несколькими зонами и требованием к результату лучше заказать светотехнический расчет.

Вопросы и ответы

Сколько трековых светильников нужно на комнату 20 м²?

По одной площади ответить нельзя. Для предварительной оценки нужны целевые люксы и световой поток выбранной модели. Например, при одинаковой мощности узкий акцентный спот и широкий светильник дадут разное распределение. Сначала получите ориентир по формуле, затем проверьте расстановку и углы луча.

Какое расстояние оставлять между трековыми светильниками?

Универсального расстояния нет. Оно зависит от угла луча, высоты и требуемого перекрытия пятен. При высоте 2,4 м луч 24° дает пятно около 1,0 м, а 60° - около 2,8 м. Эти цифры показывают геометрию, но не заменяют проверку освещенности.

Можно ли осветить комнату только трековыми светильниками?

Да, если система содержит подходящие приборы для общего света и акцентов, а схема проверена расчетом. Одни узкие споты часто дают контрастные пятна и слабую равномерность.

Что важнее - люмены или ватты?

Для оценки света важнее люмены, угол луча и фотометрия. Ватты нужны для расчета нагрузки, кабеля, драйвера или блока питания.

Какой запас мощности нужен блоку питания 48В?

В конфигураторе Fly-Fi используется запас 20%. В нашем примере 72 Вт нагрузки превращаются в 86,4 Вт расчетной мощности, поэтому выбран блок на 100 Вт. Для другого оборудования нужно следовать требованиям производителя.

Вывод

Правильный вопрос звучит не «сколько спотов поставить на трехметровый трек», а «какие поверхности нужно осветить и какой свет на них должен получиться».

Формула дает начальное количество. План показывает, куда направить приборы. Фотометрия проверяет распределение света. И только после этого конфигуратор собирает трассу, соединители и питание.

Если трасса простая, соберите комплект в конфигураторе трековой системы - он работает бесплатно и без регистрации. Если трек должен стать основным светом, помещение разделено на зоны или результат важен до монтажа, начинайте со светотехнического расчета. Так на потолке появится не просто красивая линия, а свет, который решает задачу комнаты.
