Как рассчитать блок питания для светодиодной ленты: формула дала 200 Вт, рабочая схема - 2 × 100

Если взять 15 метров светодиодной ленты мощностью 9,6 Вт/м, формула даст 144 Вт. Добавляем запас 20% и получаем 172,8 Вт. Кажется, что остается купить один блок питания на 200 Вт и подключить к нему всю ленту.

По мощности такой блок действительно подходит. Но длина линии никуда не исчезла.

Мы проверили этот пример в калькуляторе подсветки ЛЭД-ПРОФИ. Инструмент разделил 15 метров на два участка по 7,5 м и предложил два блока по 100 Вт. Нагрузка каждого блока составила 72%.

Главный вывод: при расчете светодиодной ленты нужно одновременно проверять мощность, напряжение и схему подключения. Если ориентироваться только на ватты, можно получить тусклый конец линии, нагрев дорожек и систему, которую сложно обслуживать.

Короткий ответ

Блок питания для светодиодной ленты рассчитывают по формуле:

Для нашего примера:

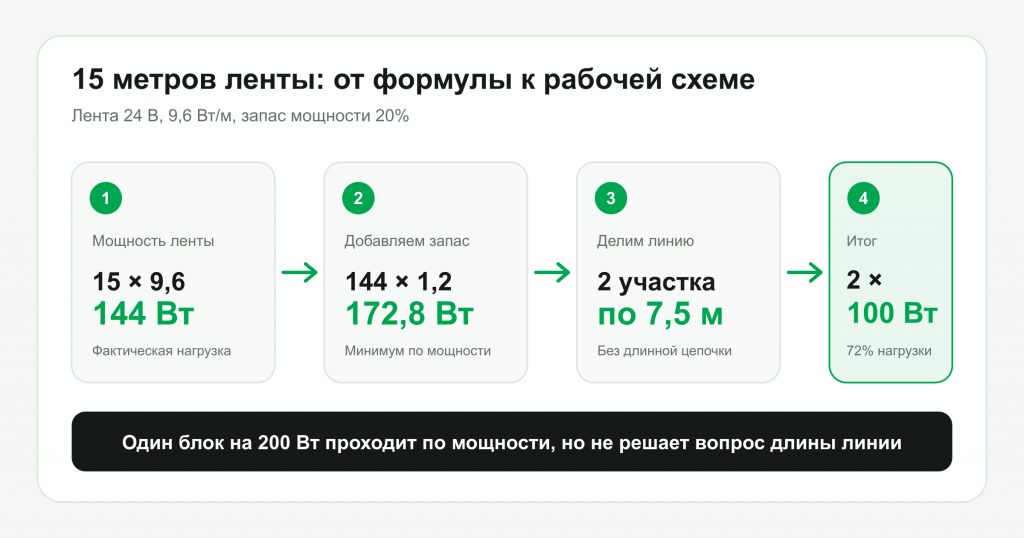

15 м × 9,6 Вт/м = 144 Вт

144 Вт × 1,2 = 172,8 Вт

Это минимальная суммарная мощность с запасом 20%. Но подключать все 15 метров одной последовательной линией не стоит. В рабочей схеме мы разделили ленту на два участка по 7,5 м. На каждый участок приходится:

7,5 м × 9,6 Вт/м = 72 Вт

72 Вт × 1,2 = 86,4 Вт

Поэтому калькулятор подобрал два блока по 100 Вт.

Что именно мы считали

Чтобы результат можно было проверить, фиксируем исходные данные:

• назначение - декоративная подсветка жилого помещения;
• общая длина - 15 м;

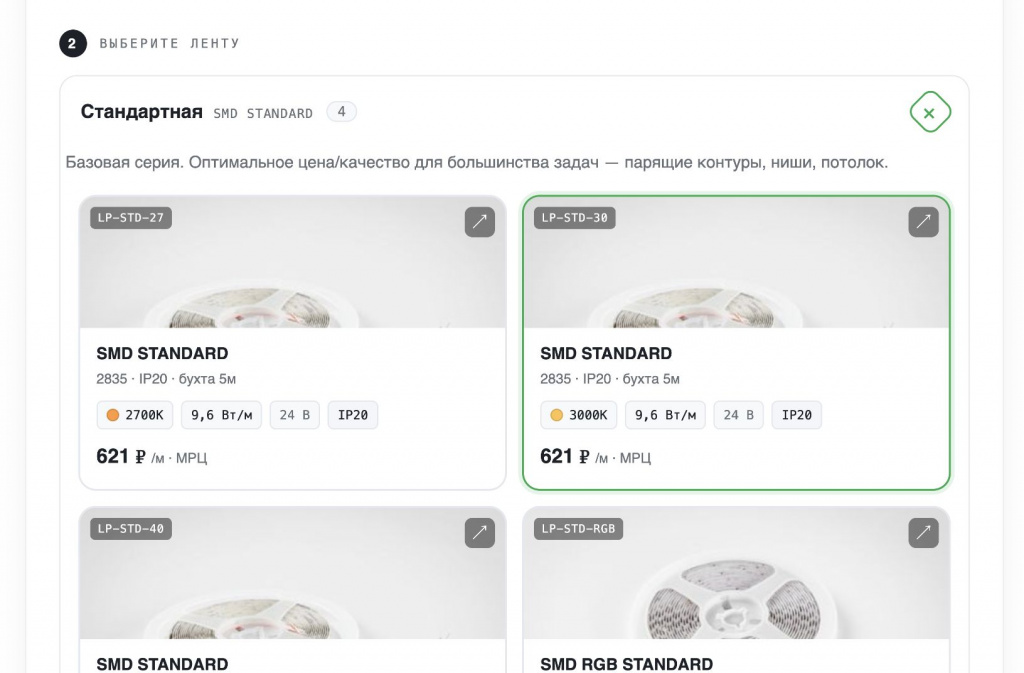

• лента - SMD STANDARD LP-STD-30;
• цветовая температура - 3000 К;
• напряжение - 24 В;
• мощность - 9,6 Вт/м;
• степень защиты - IP20;
• запас мощности - 20%;
• управление - без контроллера;
• серия блоков питания - стандартная.

Расчет выполнен в калькуляторе светодиодной подсветки. Инструмент работает бесплатно и без регистрации.

Шаг 1. Считаем фактическую мощность ленты

На упаковке или в карточке товара указывается мощность одного метра. В нашем случае это 9,6 Вт/м.

Умножаем мощность метра на общую длину:

9,6 Вт/м × 15 м = 144 Вт

Это фактическая расчетная нагрузка всей ленты. Пока без запаса и без учета схемы подключения.

Если лента имеет несколько каналов, например RGB, RGBW или MIX, нужно использовать максимальную потребляемую мощность в режиме, когда одновременно включены все необходимые каналы. Блок нельзя подбирать по наиболее спокойному сценарию работы.

Шаг 2. Добавляем запас мощности

Блок питания не стоит постоянно использовать на пределе. В нашем калькуляторе заложен запас 20%, поэтому коэффициент равен 1,2.

144 Вт × 1,2 = 172,8 Вт

В рекомендациях производителей встречаются разные значения. Например, в инструкции LEDVANCE для LED-лент используется запас 20%, а в примере Arlight мощность умножается на 1,25. Это не противоречие. Требования зависят от конкретной ленты, блока, температуры и условий установки.

Поэтому 20% - рабочий ориентир для предварительного подбора, а окончательное значение нужно сверять с паспортами оборудования.

Шаг 3. Проверяем напряжение

Напряжение блока питания должно совпадать с напряжением ленты.

• для ленты 12 В нужен блок 12 В;
• для ленты 24 В нужен блок 24 В;
• блок 24 В нельзя подключать к ленте 12 В;
• блок 12 В не заставит ленту 24 В работать нормально.

В нашем примере и лента, и блоки рассчитаны на 24 В.

У 24-вольтовой системы есть практическое преимущество на длинных участках. При одинаковой мощности ток в ней в два раза ниже, чем в системе 12 В.

Для одного участка 7,5 м:

72 Вт ÷ 24 В = 3 А

При той же мощности и напряжении 12 В ток составил бы 6 А. Чем выше ток, тем заметнее требования к сечению кабеля, соединениям и длине питающей линии.

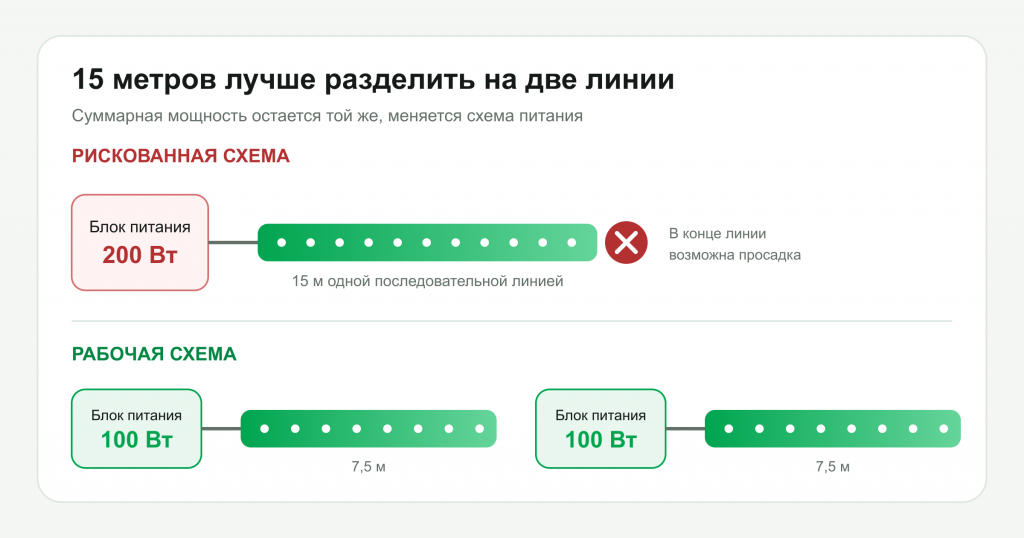

Шаг 4. Делим длинную линию

Вот здесь простая формула перестает быть достаточной.

Если соединять длинные отрезки ленты один за другим и подавать питание только с начала, ток проходит через дорожки первого участка. К концу линии напряжение снижается, яркость может уменьшиться, а начальная часть получает повышенную нагрузку.

Arlight в рекомендациях по монтажу не советует подключать типовые пятиметровые ленты последовательно. Для большей длины производитель рекомендует подавать питание к отдельным участкам своими проводами.

При этом универсального предела для всех лент нет. В руководстве Signify максимальная длина различается в зависимости от мощности конкретной модели и способа соединения. LEDVANCE для своей общей рекомендации указывает до 12 м для системы 24 В, но паспорт выбранной ленты всегда важнее усредненного правила.

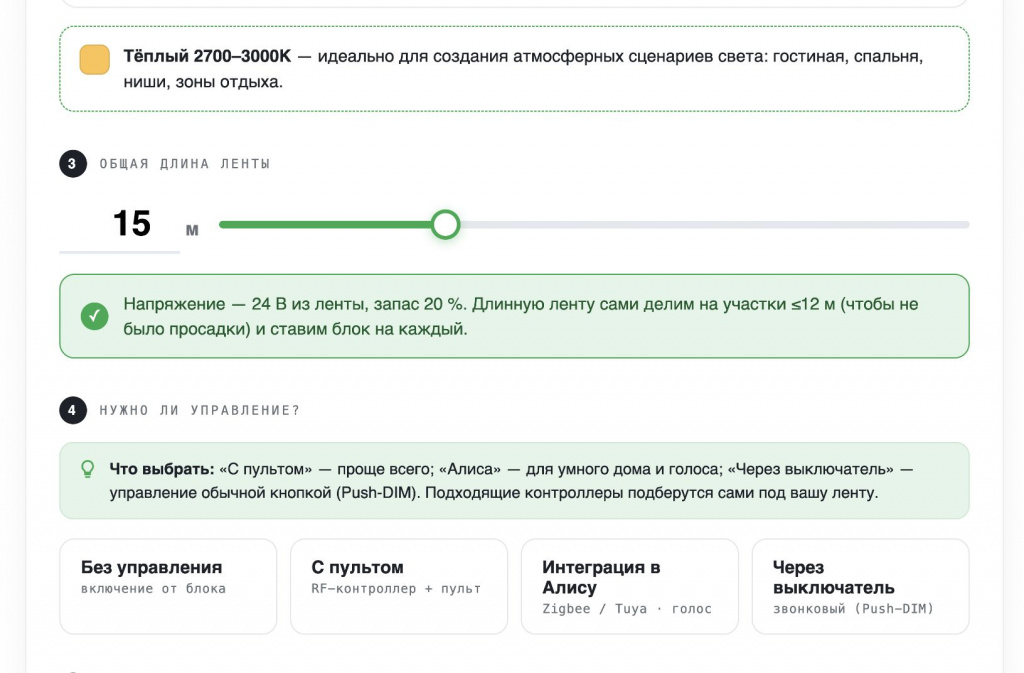

В калькуляторе ЛЭД-ПРОФИ длинная 24-вольтовая линия делится на участки не более 12 м. Наши 15 м превратились в два одинаковых участка по 7,5 м.

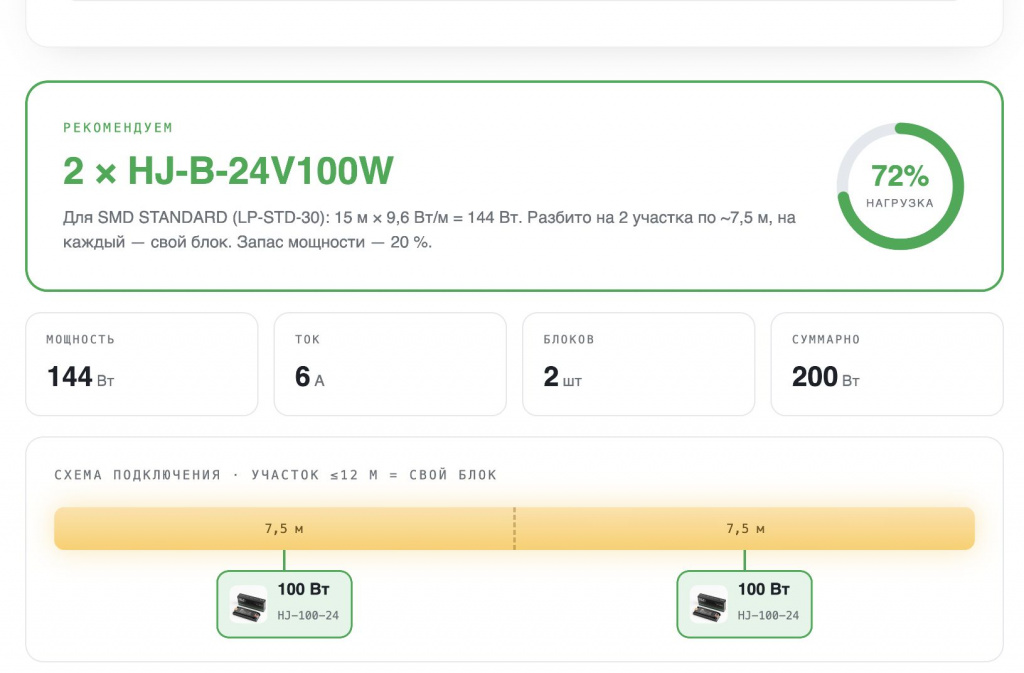

Почему калькулятор предложил два блока по 100 Вт

Каждый участок длиной 7,5 м потребляет 72 Вт. С запасом 20% для него требуется не менее 86,4 Вт.

Ближайший подходящий номинал в выбранной серии - 100 Вт.

Получаем:

• два участка по 7,5 м;
• два блока питания по 100 Вт;
• нагрузка одного блока - 72 Вт;
• загрузка каждого блока - 72%;
• суммарная мощность ленты - 144 Вт;
• суммарная номинальная мощность блоков - 200 Вт.

Такая схема понятна при монтаже: у каждого участка есть свой источник питания, а отказ одного блока не выключает всю подсветку.

Можно ли все-таки использовать один блок на 200 Вт

Можно, но не как одну последовательную линию длиной 15 м.

Один блок на 200 Вт способен питать два отдельных участка по 7,5 м, если к каждому проложен свой кабель, правильно рассчитано сечение и соблюдены ограничения производителя. По сути это будут две параллельные ветки от одного источника.

У такой схемы есть свои плюсы:

• для обслуживания нужна одна точка доступа вместо двух;
• проще организовать общее включение;
• иногда решение получается дешевле.

Но есть и ограничения:

• через выход одного блока проходит весь ток системы;
• питающие провода нужно рассчитывать под реальную длину и нагрузку;
• нужно заранее решить, где разместить крупный блок;
• отказ одного блока отключит обе ветки;
• от блока к каждому участку все равно идут отдельные линии.

Поэтому вопрос звучит не только "хватит ли 200 Вт", но и "как именно эти 200 Вт попадут к каждому участку ленты".

Расчет для 5, 10, 15 и 20 метров

Ниже - предварительная таблица для той же ленты 24 В мощностью 9,6 Вт/м и запаса 20%.

В таблице указана расчетная минимальная мощность. В продаже используются стандартные номиналы, поэтому фактически выбирают ближайший больший блок из подходящей серии.

Пять ошибок при подборе блока питания

Ошибка 1. Считать только общую мощность

Ватты отвечают на вопрос, справится ли блок с нагрузкой. Они не отвечают на вопрос, будет ли одинаковое напряжение в начале и конце длинной ленты.

Ошибка 2. Соединять бухты последовательно

Если паспорт не разрешает такую длину, каждый следующий отрезок нужно подключать отдельной питающей линией. Соединить две бухты физически и правильно запитать их - не одно и то же.

Ошибка 3. Не проверить напряжение

Мощность может подходить идеально, но блок с другим выходным напряжением использовать нельзя.

Ошибка 4. Спрятать блок без доступа и вентиляции

Блок питания выделяет тепло и когда-нибудь может потребовать обслуживания. В инструкции Mean Well отдельно указана необходимость вентиляции и учета снижения допустимой нагрузки при высокой температуре. Замуровывать оборудование в недоступную нишу не стоит.

Ошибка 5. Забыть о проводе, профиле и управлении

Даже правильно выбранный блок не исправит слишком тонкий кабель, плохой контакт или перегрев ленты. А если планируется диммирование, пульт, датчик или интеграция в систему управления, в схеме появятся контроллеры и дополнительные ограничения по мощности.

Что проверить до покупки

Перед заказом ленты и блоков ответьте на восемь вопросов:

1. Какая общая длина подсветки?
2. Какова мощность одного метра?
3. Какое у ленты напряжение?
4. Какую максимальную длину подключения разрешает производитель?
5. На сколько отдельных участков будет разделена линия?
6. Где будут установлены блоки питания и останется ли к ним доступ?
7. Нужны ли диммирование, пульт, датчики или управление через систему автоматизации?
8. Какое сечение и длина будут у питающих проводов?

После этого можно выбирать светодиодную ленту и блоки питания уже под понятную схему, а не собирать систему из случайно подходящих компонентов.

Когда достаточно калькулятора

Калькулятор подходит, если нужно предварительно подобрать комплект для ниши, шкафа, потолочного контура, рабочей зоны кухни или другой понятной линии.

В нем можно:

• выбрать помещение или зону;
• подобрать ленту;
• указать длину;
• выбрать управление и профиль;
• получить количество и мощность блоков;
• увидеть предварительную стоимость комплекта.

Когда нужен полноценный проект

Формулы и калькулятор помогают понять основу, но не собирают световой сценарий целиком.

Полноценная проработка нужна, если:

• подсветка является частью общего освещения;
• в помещении несколько линий и групп управления;
• используются RGB, RGBW, MIX или адресные системы;
• блоки нужно скрыть в мебели, потолке или технической зоне;
• расстояние от блоков до ленты большое;
• проектируется магазин, ресторан, офис или другое коммерческое пространство;
• важны равномерность, отсутствие бликов и сочетание декоративного и общего света.

Здесь уже нужно соединить расчет, расположение, управление, профиль, кабельные линии и выбор оборудования. Именно на этом уровне появляется не просто работающая лента, а свет, который поддерживает интерьер и остается удобным в ежедневном использовании.

Короткие ответы на частые вопросы

Какой запас мощности нужен для блока питания LED-ленты?
Для предварительного расчета часто используют 20-25%. В калькуляторе ЛЭД-ПРОФИ заложено 20%. Точное значение нужно сверять с паспортами ленты и блока, особенно при высокой температуре и сложном размещении.

Как рассчитать блок питания для 5 метров ленты 9,6 Вт/м?
Потребление составит 48 Вт. С запасом 20% нужно не менее 57,6 Вт, поэтому выбирают ближайший больший номинал подходящего напряжения.

Хватит ли блока 200 Вт для 15 метров ленты?
По мощности - да, если лента потребляет 144 Вт. Но 15 м нельзя автоматически подключать одной последовательной линией. Нужно разделить ленту на участки и подать питание к каждому отдельно.

Можно ли подключить две ленты по 5 метров к одному блоку?
Можно, если мощности блока хватает с запасом, напряжение совпадает, а обе ленты подключены отдельными параллельными линиями. Подключать вторую бухту через конец первой можно только тогда, когда это прямо допускает производитель.

Что лучше для длинной подсветки: 12 или 24 В?
При одинаковой мощности в системе 24 В ток в два раза ниже. Это уменьшает требования к передаче той же мощности, но не отменяет ограничения по длине конкретной ленты и расчет кабеля.

Нужен ли алюминиевый профиль?
Профиль помогает отводить тепло, защищает ленту и формирует аккуратную линию света вместе с рассеивателем. Обязательность профиля зависит от мощности и требований производителя выбранной ленты.

Итог

Формула для 15 метров ленты дала 144 Вт. После добавления запаса получилось 172,8 Вт.

Но готовая схема определяется не только суммарной мощностью. Калькулятор разделил линию на два участка по 7,5 м и подобрал два блока по 100 Вт. Каждый работает с нагрузкой 72%.

Один блок на 200 Вт тоже возможен, если от него правильно развести две отдельные ветки. Ошибка не в самом большом блоке, а в попытке подключить длинную ленту одной последовательной линией.

Сначала считайте мощность. Затем проверяйте напряжение, допустимую длину, способ питания, кабель и размещение оборудования. Только после этого спецификация становится рабочей.
