Монтаж шинопровода: как закрепить трек на потолке и соединить секции

Трек продаётся секциями по 1, 2 и 3 метра, а на потолке должен стать одной ровной линией без щелей и провисов. Для этого нужны правильный шаг креплений, подходящие соединители и аккуратный рез.

Подобрать сами шинопроводы - однофазные, трёхфазные и магнитные, накладные и встраиваемые - можно в нашем каталоге. Ниже - как их повесить. Опираемся на паспорта производителей: Arlight, Maytoni, Novotech, Donolux, Feron, Elektrostandard, Wolta, Denkirs и европейских ERCO и TRILUX.

Эта статья - про механику: крепёж, стыки, резку. Какой провод куда заводить во ввод питания, разобрано в статье как подключить трековый светильник. Как спрятать трек в натяжной потолок или гипсокартон - в статье встраиваемый или накладной трек.

Кто что делает при монтаже трека?

Крепление шины к потолку и её подключение производители поручают специалисту, а светильники на готовый трек разрешают ставить самому. У Arlight в паспорте трека 2TR так и написано: «Все работы по монтажу и подключению к сети шинопровода должны проводиться только квалифицированным специалистом. Допускается самостоятельное присоединение светильников к шинопроводу пользователем».

Электрик, при выключенном автомате:

• выводит кабель к месту ввода и подключает ввод питания - деталь, через которую кабель из стены заходит в шину;
• крепит шину к потолку или вешает на тросы, собирает стыки и углы;
• проверяет трассу после сборки, прежде чем подать напряжение.

Вы сами:

• выбираете трассу и считаете детали;
• проверяете, что куплены соединители именно той серии;
• ставите и переставляете светильники на готовый трек - при выключенном автомате (у магнитного трека 48 В - при выключенном блоке питания).

Крепление шины производители тоже поручают специалисту: сверло легко попадает в скрытую проводку, а ввод питания стоит на той же линии. По шагам из этой статьи удобно принимать работу у монтажника.

Как посчитать секции, соединители и заглушки?

Нарисуйте трассу на плане потолка и разбейте её на прямые участки. Каждый участок собирают из секций, на каждый стык нужен соединитель, на каждый поворот - угловой или Т-образный, на каждый свободный конец - заглушка, на линию - обычно один ввод питания.

Секции. В нашем каталоге на 21.10.2026 стандартный ряд у всех трёх типов трека - 1, 2 и 3 метра, чаще всего 2 метра: так у 148 из 385 однофазных шинопроводов, у 36 из 103 трёхфазных и у 417 из 1 160 магнитных. Однофазных секций по 4 м в каталоге нет. Значит, трасса длиннее 3 м почти всегда со стыком, а длина, не кратная метру, - с резом.

Соединители и мелочи. Они дешевле трека, но общая сумма может быть заметной. Медианные цены однофазных деталей в каталоге на 21.10.2026:

• прямой соединитель - 242 ₽;
• угловой (L) - 340 ₽;
• Т-образный - 354 ₽;
• крестовой (X) - 441 ₽;
• гибкий - 765 ₽;
• заглушка - 80 ₽, ввод питания - 249 ₽.

Для сравнения, метр однофазного трека стоит около 999 ₽ (медиана), трёхфазного - 2 430 ₽, магнитного - 3 360 ₽. У трёхфазных Т- и X-соединители заметно дороже: медиана 2 124 и 2 619 ₽.

Размер деталей. Donolux в паспорте напоминает: «При определении размеров конструкции осветительной установки в целом, следует учитывать размеры соединительных элементов». Угол и тройник добавляют к трассе свои сантиметры - учтите их до того, как резать.

Если вы собираете магнитный трек Fly-Fi на 48 В, детали трассы посчитает наш бесплатный конфигуратор трековых систем, без регистрации. Fly-Fi - это наша марка ЛЭД-ПРОФИ. Для прямой линии 5 м накладного трека он подобрал секции 3 + 2 м, на один стык - соединительную пластину за 495 ₽ и прямой коннектор за 649 ₽, плюс ввод питания за 904 ₽. Пластина держит геометрию стыка, коннектор передаёт ток. Крепёж и подвесы конфигуратор не считает - их берут по шагу креплений из паспорта.

Через сколько сантиметров крепить шинопровод к потолку?

В паспортах, которые мы разобрали, шаг креплений к потолку чаще всего 80 см, иногда метр, у магнитного Maytoni на клипсах - 60 см. Отступ крайнего крепления от торца тоже задаёт производитель: у Novotech - не меньше 10 см, у ERCO - около 5 см. Единой нормы нет: в ПУЭ отдельного пункта о шаге креплений трека нет, поэтому главный документ здесь - инструкция к вашей серии.

Что пишут производители:

• Arlight D3P (трёхфазный 230 В): «Расстояние между креплениями к поверхности - 80 см. Рекомендуемое расстояние между светильниками - 20 см».
• Novotech Port (однофазный): «Монтажные отверстия должны быть расположены не менее, чем в 10 см от края шинопровода. Рекомендуемое расстояние между креплениями - 80 см».
• Maytoni Unity (однофазный): «Расстояние между подвесными креплениями к поверхности не более 80 см».
• GLOBAL Trac (Nordic Aluminium): «The recommended fastening distance is 1000 mm» - рекомендуемое расстояние между креплениями 1000 мм (перевод наш).
• Maytoni TRX004 (магнитный 48 В) на клипсах: «Fasten the clamps to the wall at 60 cm intervals» - клипсы с шагом 60 см (перевод наш).

Стык - отдельная точка. ERCO в руководстве по треку Minirail объясняет причину: «Connectors must not bear any mechanical load. For this reason always provide fixing points in front of and behind couplers, connectors or at track ends» - соединители не должны нести механическую нагрузку, поэтому крепление ставят перед и за каждым соединителем и на концах трека (перевод наш). Если стык висит между двумя креплениями, вес ложится на соединитель, и стык может просесть «ступенькой». ГОСТ IEC 60570-2024 (п. 8.5) разрешает соединять секции и без механического соединителя - жёстким креплением прямо к опорной поверхности, но тогда концы секций не должны смещаться больше чем на 1 мм вдоль оси или от поверхности.

Длинный пролёт держит меньше. У ERCO для лёгкой шины Minirail 48 В есть таблица: при расстоянии между подвесами 0,5 м между ними можно повесить 9,63 кг, при 1 м - 4 кг, при 2 м - 0,5 кг. Цифры - только для этой шины, но принцип общий: пролёт вдвое длиннее держит в разы меньше.

Сколько можно вешать. Нагрузку на метр тоже пишут в паспорте, и она разная:

• Arlight D3P на подвесах через 1 м - «5 светильников весом не более 5 кг каждый на 1 м шинопровода»;
• Maytoni Unity - по таблице монтажа 10 кг на метр и на жёсткой поверхности, и на подвесах, но в общих правилах той же инструкции для подвесного монтажа указано «не более 5 кг»; на тросах надёжнее держаться меньшей цифры;
• Wolta WTL02 - 6 кг на метр;
• Feron CAB1004 - не более 5 кг на метр и «не более трёх светильников» на метр;
• Elektrostandard Slim Magnetic - 5 кг на метровом шинопроводе и 8 кг на двухметровом.

В карточках товаров эту цифру почти не встретишь: её пишут в паспорте. У многих моделей Arlight, Maytoni, Novotech, Denkirs, Feron и Elektrostandard паспорт приложен к карточке в разделе документов, у остальных его ищут на сайте производителя.

Чем крепить трек к бетону, гипсокартону и подвесному потолку?

Крепёж подбирают под материал потолка: дюбель и саморез для бетона, профиль каркаса или закладная для гипсокартона, тросы от основного потолка для «Армстронга». Arlight пишет прямо: «При креплении шинопровода непосредственно к потолку следует подбирать крепеж, соответствующий материалу потолка».

Бетон и кирпич. Дюбель и саморез. В инструкции Denkirs SMART для накладного монтажа список инструмента такой: саморезы и дюбели, дрель со сверлом, крестовая отвёртка, карандаш и перфоратор для бетонного потолка. Перед сверлением электрик выключает автомат и проверяет, нет ли в месте отверстия скрытой проводки. Порядок у Denkirs:

1. Приложить трек к потолку и отметить карандашом точки по отверстиям в профиле.
2. Отложить трек, просверлить отверстия и вставить дюбели, проверив, что они сидят плотно.
3. Приложить трек так, чтобы отверстия совпали с дюбелями, и прикрутить его саморезами.

Если в профиле нет готовых отверстий, их размечают и сверлят по месту - так в паспорте Arlight D3P. У Arlight указан и размер головки самореза: «шапочка макс. 8 мм».

Maytoni предупреждает: «Не закручивайте винты на высоких оборотах шуроповерта и не затягивайте до упора, рискуете деформировать шинопровод». Перетянутый саморез продавливает дно профиля, и адаптер светильника начинает заедать.

Гипсокартон. Лист сам по себе крепёж под нагрузку держит плохо. Надёжнее попасть в металлический профиль каркаса или заранее заложить брус или закладную под линию трека. Подходящий крепёж для конкретного основания - вопрос к монтажнику и к паспорту трека.

Подвесной потолок «Армстронг» и рейка. К ним трек не крепят. В инструкции Novotech: «Крепить шинопровод к несущим конструкциям легких потолков нельзя, т. к. они не выдержат дополнительный вес шинопровода и установленных на него светильников». Решение - тросовые подвесы от основного потолка: трос проходит через небольшое отверстие в плите (Novotech называет 2-3 мм, по диаметру троса), а вес держит бетон.

Натяжной потолок. Накладной трек ставят на закладные, которые монтажник выставляет вровень с будущим полотном. На Mastergrad участник Профан27 объяснял про закладные под натяжной потолок так: «А ниже уровня - однозначно нельзя, полотно будет пузом». Встраиваемый трек в полотне - отдельная технология, её мы разобрали в статье встраиваемый или накладной трек.

Неровный потолок. Если трек притянуть саморезами к волне, профиль повторит волну. ERCO для своего трека предлагает отдельную клипсу, которая компенсирует неровность до 10 мм. В других системах такой детали может не быть - тогда потолок выравнивают до монтажа.

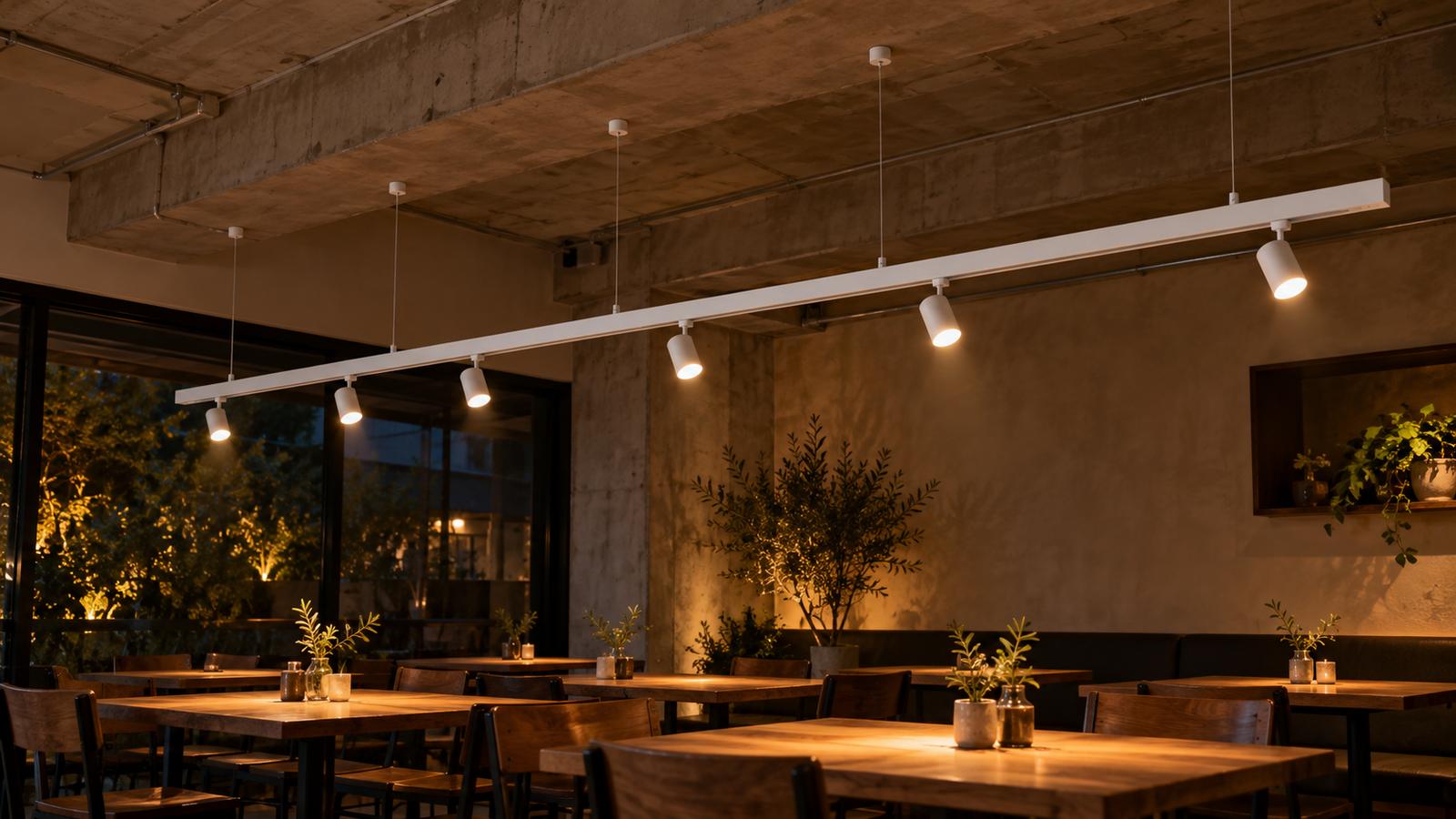

Как повесить трек на тросах?

На тросах трек опускают в высоких помещениях, в лофте, в кафе и магазинах, а ещё под потолком «Армстронг». Подвесов нужно на один больше, чем метров в секции: по таблице Arlight 4TR трек 1 м висит на 2 подвесах, 2 м - на 3, 3 м - на 4, 4 м - на 5.

Порядок - по паспортам Arlight D3P и Maytoni Unity; в комплект подвеса D3P входят трос со стопором, дюбель-крюк, зажим для троса, декоративный колпачок и скоба:

1. Выключить автомат линии освещения - работы ведёт электрик.
2. Разметить на потолке точки подвесов по линии трека: у торцов и не реже чем через метр.
3. Вкрутить дюбель-крюки в основной потолок.
4. Пропустить трос через скобу и выставить длину зажимом.
5. Отрезать лишнюю часть троса. Novotech советует сделать первый трос по месту, а остальные отрезать по нему как по образцу, чтобы длина не отличалась.
6. Закрепить шинопровод в скобах боковым винтом.
7. Проверить уровнем, что вся линия горизонтальна, и при необходимости подрегулировать длину тросов (так в инструкции Maytoni Unity).

В паспорте D3P: «При подвесном монтаже нескольких соединенных отрезков шинопровода следует располагать их строго в горизонтальной плоскости, не допуская перекосов и неравномерного натяжения подвесов. Для обеспечения жесткой фиксации отрезков шинопровода в линию используется дополнительный элемент - зажим». Подвесы ставят и по обе стороны стыка, как на потолке.

Длина троса. У Arlight 2TR тросовый подвес регулируется до 2 метров, у магнитного Arlight MAG-25 трос 3 м, и паспорт пишет, что такой подвес «Выдерживает вес максимум 15 кг». ПУЭ в п. 6.6.4 рекомендует для подвесных светильников свесы не длиннее 1,5 м, а при большей длине - меры против раскачивания от потоков воздуха. Это требование к светильникам, но для трека на тросах логика та же. ERCO отмечает, что сквозняк раскачивает трек на тросах, а споты, развёрнутые в одну сторону, слегка его кренят; жёстче держит подвес на штанге.

Запас прочности крюка. ПУЭ п. 6.6.9 требует, чтобы приспособления для подвешивания светильников выдерживали 10 минут нагрузку, равную пятикратной массе светильника. Для трека разумно считать массу всей линии со светильниками и раскладывать её на число подвесов.

Как соединить секции шинопровода?

Секции соединяют деталью той же серии: прямой - для продолжения линии, угловой (L) - для поворота на 90°, Т-образный - для ответвления, крестовой (X) - для перекрёстка, гибкий - для поворота под произвольным углом. У трека 230 В соединитель передаёт ток по всем жилам, поэтому важны и форма детали, и сторона ключа-выступа.

Ключ-выступ и «левые/правые» детали. У однофазного и трёхфазного трека профиль несимметричен: с одной стороны вдоль него идёт ключ-выступ. По нему ориентируют все детали трассы, а у Arlight по нему же видно, с какой стороны внутри шины ноль.

В раннем паспорте Arlight 4TR объяснено, зачем это: «следует учитывать расположение нулевого проводника в шинопроводе. По этой причине все коннекторы выпускаются в 2 вариантах исполнения - правый «R» или левый «L»», а нейтраль (N) - контакт со стороны ключа-выступа.

Поэтому угол бывает внутренним и внешним, тройник - на разные стороны. У Donolux в таблице есть, например, Т-образные токоподводы «Правый 1», «Правый 2», «Левый 1», «Левый 2». TRILUX называет ключ ребром полярности и требует, чтобы оно шло непрерывно по всей трассе.

Что бывает при ошибке, Arlight пишет в паспорте D3P: «Неправильное подключение комплектующих к шинопроводу может привести к поломке самого шинопровода и выходу из строя трековых светильников, расположенных на нем!». Поэтому угол и тройник выбирают по плану трассы: с какой стороны идёт ключ у каждого участка.

Порядок сборки прямого стыка - на примере магнитного Arlight MAG-ORIENT, в паспорте которого он подробно описан. Работу выполняет электрик:

1. Отключить питание трека (у магнитной системы 48 В - питание блока, у трека 230 В - автомат).
2. Вставить прямой соединитель в пазы первой секции на половину его длины и зафиксировать винтами: «закручивайте его до контакта, а затем доверните еще на 90°».
3. Надеть вторую секцию на свободную половину соединителя и плотно свести торцы без щели.
4. Зафиксировать соединитель винтами второй секции.
5. Закрепить обе секции у стыка к потолку или подвесам.

Механика и ток - не всегда одна деталь. У части магнитных систем соединитель обеспечивает только механическое соединение. У Arlight MAG-25 так прямо и сказано: «Угловые соединители обеспечивают механическое соединение шинопроводов между собой без обеспечения электрического соединения». У MAG-ORIENT прямой соединитель «обеспечивает жесткое соосное механическое соединение», а ток через стык передаёт отдельный коннектор с питанием, на угол - гибкий коннектор с питанием. В нашем конфигураторе Fly-Fi так же: пластина плюс коннектор на каждый стык. Если купить только механическую деталь и не подвести питание ко второй секции отдельно, она останется без света.

Только своя серия. Посадкой в карточках называют профиль, к которому подходит деталь. В нашем каталоге у однофазных треков одна общая посадка «Однофазный 220 В» и ещё семь фирменных систем: Maytoni UNITY, Denkirs SMART и SOLID, Novotech EXPERT и BASE, Lightstar TETA и BARRA. У трёхфазных - общая посадка и три фирменные: Lightstar QUATTRO, Novotech EUROTRACK, Maytoni TRINITY. По разметке нашего каталога детали фирменной системы рассчитаны на свой профиль и к треку общей посадки не подходят, и наоборот. У магнитных треков совместимость только внутри своей серии. Подробнее о типах трека - в статье однофазный, трёхфазный или магнитный трек.

Подбирать соединители для шинопровода удобнее по серии трека из карточки: если у детали заполнена система, она названа в описании. Но у половины однофазных соединителей в нашем каталоге система не указана, а у части - и вид (прямой, угловой). Тогда сверяйте серию по артикулу, фото и паспорту.

Длинная линия. Donolux: «При линейном отрезке от 6 метров рекомендуется в местах соединения использовать усилитель внутреннего стыка». Для замкнутого квадрата или прямоугольника у Arlight 4TR предусмотрен вариант, когда питание подают через угловой коннектор.

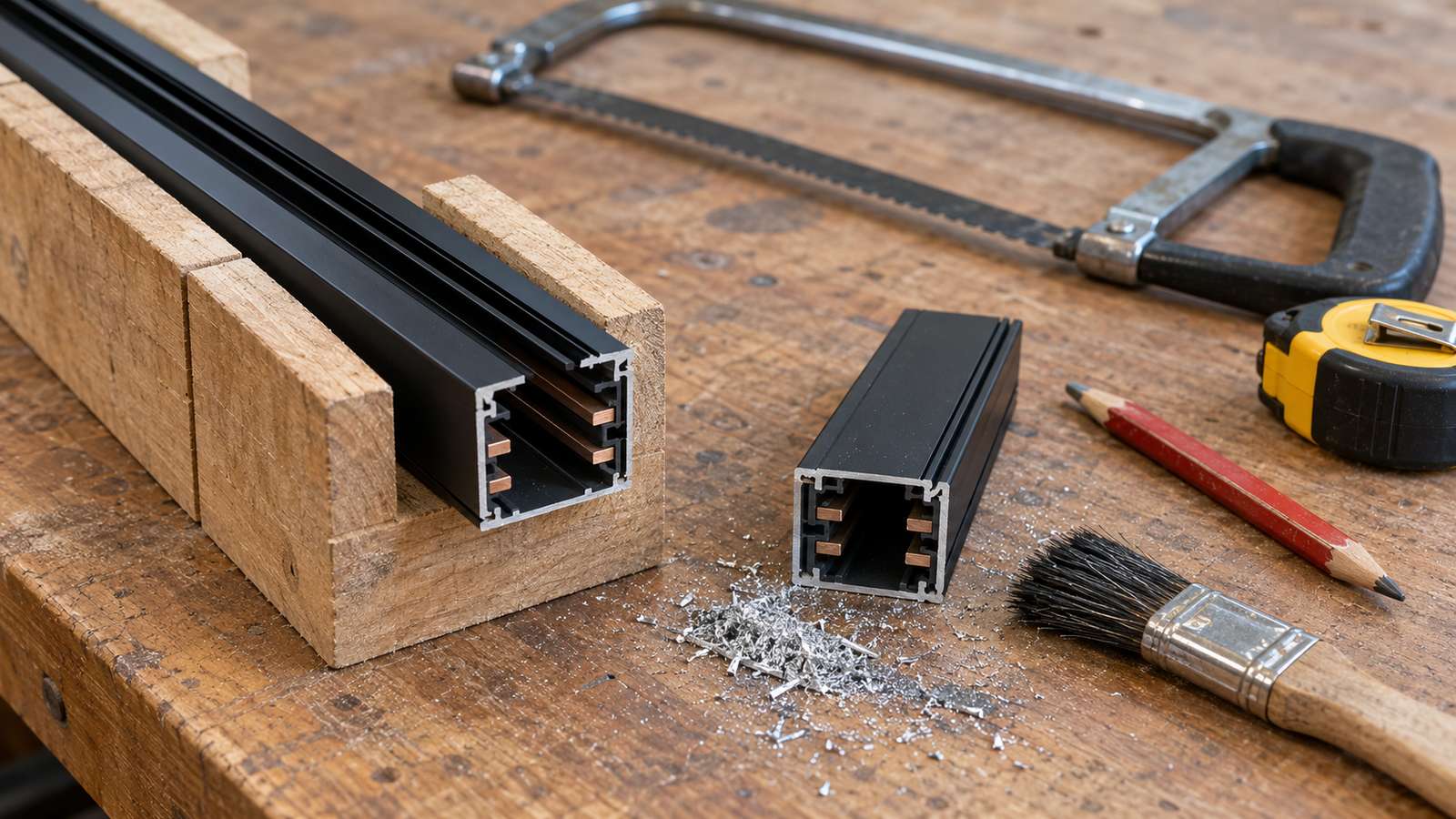

Как отрезать шинопровод по размеру?

Трек 230 В режут пилой по металлу, ровно под прямым углом, и сразу вычищают стружку из пазов. Магнитный трек Arlight советует резать дисковой пилой, а Maytoni - профессиональным инструментом или в организации, которая режет трек как услугу.

Режут секцию до монтажа, на столе, когда она ни к чему не подключена.

Трек 230 В. Arlight 2TR: «Допускается обрезать шинопровод в произвольном месте до необходимого размера по длине, применив пилу по металлу. Для получения ровного реза используйте направляющие приспособления, например, стусло. После реза обязательно удалите опилки и стружку из пазов шинопровода для исключения замыкания проводников». ERCO для своей шины Minirail добавляет, что рез должен быть ровным и чистым, иначе на стыке будут видны щели. TRILUX упоминает, что на обрезанном конце укорачивают токопроводящие жилы, чтобы встали ввод, соединитель или заглушка, - делайте это по инструкции своей серии.

Магнитный трек 48 В. Maytoni TRX004: «Cutting is allowed anywhere at the angle of 90 degrees. Shorten the conductors by 5mm» - резать можно в любом месте под 90°, жилы укоротить на 5 мм (перевод наш); там же советуют при резке использовать профессиональный инструмент или обратиться в организацию, которая делает это как услугу. Arlight MAG-ORIENT разрешает резать «с противоположной стороны от ввода питания» циркулярной высокооборотистой пилой и предупреждает: «В случае реза пользователь берет на себя ответственность по возможным механическим повреждениям».

Если длину можно набрать целыми секциями 1, 2 и 3 м, это проще и надёжнее любого реза.

Куда ставить заглушки и где предусмотреть ввод питания?

Заглушку ставят на каждый свободный конец трека. Ввод обычно ставят на торец трассы, у ряда систем - и в середину линии.

Ввод питания. Торцевой ввод - базовый вариант: у Maytoni Unity, например, он идёт в комплекте с каждой секцией. Центральный ввод есть, например, у Donolux, у EUTRAC (его ставят в любом месте без разрезания шины) и у Arlight - прямой коннектор с вводом питания. Есть и ограничения: TRILUX пишет, что через гибкий соединитель питание подать нельзя, а у Elektrostandard Slim Magnetic в одной трековой системе может быть только одно подключение к сети. Где вывести кабель, решают до ремонта, а подключение делает электрик при выключенном автомате - схема в статье как подключить трековый светильник.

Предел одной линии. У однофазного Arlight 2TR - 10 А на проводник, у трёхфазного 4TR - 16 А. У магнитного Maytoni TRX004 от одного ввода - светильники общей мощностью до 400 Вт и шина не длиннее 20 м. Длиннее или мощнее - второй ввод.

Блок питания магнитного трека. Его не прячут глухо. Maytoni просит предусмотреть в проекте ревизионный люк для обслуживания драйвера, Arlight - заранее продумать расположение блоков и доступ к ним. На Mastergrad есть ветка про светодиодную ленту с той же схемой: блок оказался за полотном натяжного потолка, и монтажники сказали автору, что без демонтажа полотна его не заменить.

Заглушки. ERCO советует всегда ставить торцевую заглушку на открытый конец трека - и для безопасности, и для вида. Проверьте, есть ли заглушка в комплекте: у одних треков она идёт с секцией, у других это отдельный артикул. В отзыве на Отзовике покупатель магнитного трека для натяжного потолка жаловался, что «никаких заглушек не предусмотрено», а магазин ответил, что он, вероятно, просто не купил их - это отдельный артикул. Отдельные заглушки для шинопровода стоят недорого - медиана однофазной в нашем каталоге 80 ₽.

Как расставить светильники на треке после монтажа?

Светильники ставят при выключенном автомате, по одному, и распределяют равномерно по длине. Arlight: «Все подключения/отключения дополнительных светильников выполняйте при отключенном питании». Для трека 230 В это значит выключенный автомат, для магнитного - выключенный блок питания.

1. Выключить автомат линии трека (у магнитного 48 В - блок питания).
2. Развернуть адаптер светильника под ключ трека. В приложении к паспорту Arlight 4TR: «При подключении выступ-ключ адаптера должен находиться на противоположной стороне от выступа-ключа шинопровода».
3. Зафиксировать светильник так, как сказано в его инструкции: у Maytoni - до щелчка, а модели с кнопкой на основании ставят, нажав её; у других моделей поворачивают рычаг адаптера. Подробно про адаптер - в статье как подключить трековый светильник. У магнитных - проверить, что на магните и в пазу нет пыли и мусора (это требование Arlight MAG-ORIENT).
4. Расставить светильники равномерно. Feron предупреждает, что локальная перегрузка шинопровода может привести к его скручиванию, появлению гула или механическому повреждению. Рекомендуемый шаг между светильниками - 20 см у Arlight, 25 см у Maytoni Unity.
5. Включить автомат и проверить все светильники.

Если светильник не горит, Arlight в таблице неисправностей советует установить его в шинопровод до полного контакта: снимите и поставьте его заново при выключенном автомате (у магнитного трека - при выключенном блоке питания). Если не горит целый участок после угла или тройника, возможная причина - деталь не той стороны или стык без токового коннектора; это проверяет электрик при выключенном автомате. Гул Donel в таблице неисправностей своего шинопровода DN8SPB связывает с плохим контактом и деформацией шины - это тоже повод позвать электрика.

Сколько светильников нужно на комнату, считают по свету, а не по длине трека: как это сделать - в статье сколько трековых светильников нужно на комнату.

Какие ошибки бывают при монтаже трека?

Ниже - ошибки, о которых предупреждают паспорта производителей и пишут на форумах. Дороже всего исправлять три: стык без опоры, деталь не той серии или не той стороны, блок питания без доступа.

• Стык висит между креплениями. Соединитель не должен нести вес (ERCO), иначе стык может просесть ступенькой.
• Угол или тройник «на глаз». Не та сторона ключа - участок не горит, а Arlight предупреждает о поломке шинопровода и светильников.
• Соединитель другой системы. Профили похожи, но у фирменных систем свои детали.
• Стружка в пазах после реза. Arlight требует удалить её «для исключения замыкания проводников».
• Трек на каркасе «Армстронга». Лёгкий потолок не выдержит трек со светильниками (Novotech).
• Закладная ниже полотна натяжного потолка. Полотно провиснет вокруг неё.
• Блок 48 В глухо за отделкой. Для замены придётся вскрывать потолок.
• Все светильники в одном месте или развёрнуты в одну сторону. Шину скручивает, трек на тросах кренится.
• Перетянутые саморезы. Профиль деформируется (Maytoni).

Отдельный случай - замкнутый квадрат из трека. На Mastergrad автор темы alenick писал, что у его однофазного трека все угловые коннекторы без возможности подключить провода, и один угол поэтому выходит некрасивым. Другой участник предложил сделать два угла коннекторами, а два - стыком заглушки и ввода питания. Если в серии есть угловой ввод, как у Arlight 4TR, вопрос решается деталью.

Сколько стоит монтаж шинопровода?

Ориентир по Москве на 21.10.2026 - цены «от» без материалов. На hands.ru монтаж трековых светильников стоит «от 1720 ₽/м», а в прайсе того же сервиса - «Установка Трековой системы от 1560 ₽ пог. м». На profi.ru установка трековых светильников указана «от 500 до 4000 ₽ / шт.». Сервисы считают по-разному: на hands.ru в цену за метр, судя по описанию услуги, входят установка профиля, светильников и подключение, а на profi.ru цена указана за каждый светильник. Складывать эти цифры не стоит: уточняйте у исполнителя, что входит в стоимость.

К работе добавьте детали. Пример для прямой однофазной линии 5 м по медианам нашего каталога: две секции 3 + 2 м (около 3 200 и 2 060 ₽), прямой соединитель 242 ₽, ввод 249 ₽, заглушка 80 ₽, плюс крепёж или подвесы. Медианный однофазный подвес стоит 599 ₽, а по таблице Arlight на секцию 3 м нужно 4 подвеса, на секцию 2 м - 3, то есть до семи на линию 5 м.

Наши электрики ставят трек, профиль и светильники в Санкт-Петербурге и области - на странице монтажа и пусконаладки можно рассчитать работу. А если трек - это весь свет в комнате или зале, сначала стоит понять, сколько светильников нужно и где пройдёт трасса.

Короткие ответы на частые вопросы

Можно ли смонтировать шинопровод своими руками? Механически трек крепят к потолку обычным инструментом, но производители (Arlight, Maytoni, Elektrostandard) поручают монтаж и подключение к сети квалифицированному специалисту. Самостоятельно разрешено ставить светильники на готовый трек: у трека 230 В - при выключенном автомате, у магнитного 48 В - при выключенном блоке питания.

Через сколько крепить трековый шинопровод к потолку? Обычно через 80 см (Arlight, Novotech, Maytoni Unity), у некоторых систем - через метр. Крайнюю точку ставят с отступом от торца по паспорту (у Novotech - не меньше 10 см) и обязательно - с обеих сторон каждого стыка. Точный шаг - в паспорте вашей серии.

Сколько подвесов нужно на трек? По таблице Arlight 4TR: на 1 м - 2 подвеса, на 2 м - 3, на 3 м - 4, на 4 м - 5. Подвесы не реже чем через метр, при тяжёлых светильниках - дополнительные.

Можно ли резать трековый шинопровод? Да, если это разрешает паспорт серии. Трек 230 В режут пилой по металлу со стуслом и вычищают стружку, магнитный - дисковой пилой или отдают на резку специалистам, жилы при необходимости укорачивают.

Подойдёт ли соединитель другого бренда? Только если у трека и соединителя одна посадка. У однофазных треков есть общая посадка и фирменные системы, у магнитных совместимость только внутри серии. Проверяйте систему в карточке и паспорте.

Можно ли крепить трек к потолку «Армстронг»? Нет, к каркасу лёгкого подвесного потолка трек не крепят: Novotech пишет, что такие потолки не выдержат вес шины со светильниками. Трек вешают на тросах от основного потолка, пропуская трос через небольшое отверстие в плите; это работа электрика при выключенном автомате.

Источники

• ГОСТ IEC 60570-2024, «Шинопроводы электрические для светильников. Общие технические требования и методы испытаний»
• ПУЭ, раздел 6 «Электрическое освещение»
• Arlight, паспорт шинопровода 2TR, паспорт D3P, паспорт 4TR, ранний паспорт 4TR, паспорт MAG-ORIENT, паспорт MAG-ORIENT для натяжного потолка, паспорт MAG-25
• Maytoni, инструкция Unity TRX001-113B, инструкция TRX004
• Novotech, инструкция Port 135000
• Donolux, инструкция трёхфазного шинопровода
• Donel, инструкция DN8SPB
• Feron, инструкция CAB1004
• Elektrostandard, инструкция Slim Magnetic
• Wolta, паспорт WTL02
• Denkirs, инструкция SMART BASE TR2001-BK
• ERCO, Planning aid for Minirail 48V, паспорт трека ERCO
• TRILUX, Planungshilfe Stromschienensystem RAIL
• Nordic Aluminium, каталог GLOBAL Trac
• SLV, инструкция EUTRAC
• Mastergrad, «Как красиво подключить трековый шинопровод в квадрат», «Закладные для люстры и гардин под натяжной потолок», «Заменить блок питания под парящим натяжным потолком»
• Отзовик, отзыв о шинопроводе Slim Magnetic
• Цены монтажа: profi.ru, hands.ru

Если выбираете трек, держите под рукой длину трассы и число углов - по ним в разделе шинопроводы проще собрать комплект из секций, соединителей и подвесов. Если нужна раскладка всего света, начните со светотехнического расчёта.
