Как соединить светодиодную ленту: пайка, коннекторы и углы

Соединить светодиодную ленту между собой можно пайкой или коннектором. Это приходится делать почти в каждой подсветке: катушка кончилась, нужен поворот, кусок под шкафом надо продолжить за угол. Плохой стык выдаёт себя через неделю или через год: часть ленты гаснет, мигает или темнеет, а коннектор греется.

Готовые коннекторы для светодиодной ленты собраны в нашем каталоге: прямые, угловые, с проводом, для COB и влагозащищённых лент. Цены и подсчёты по каталогу - на 16.10.2026, округлённо.

Всё, что ниже про пайку и коннекторы, относится к лентам 12 и 24 В, и работают с ними при отключённом от сети блоке питания. Блок питания к сети 230 В подключает электрик. Ленту 220 В не паяют и не соединяют проводом, о ней - отдельный раздел.

Где резать светодиодную ленту, чтобы кусок горел?

Только по метке. Это линия между парами медных площадок, часто рядом нарисованы ножницы. Отрезок между двумя метками - секция: светодиоды в ней включены цепочкой, и если перерезать её посередине, эта секция гореть перестанет.

В паспортах лент Arlight так и написано: «Разрезать ленту можно только в обозначенных местах, строго по линии между площадками для пайки. Для резки используйте ножницы».

Шаг реза у каждой ленты свой, его пишут в паспорте и в характеристиках карточки:

• 24 В, 60 светодиодов на метр - обычно 100 мм (6 светодиодов), так у Arlight RT-A60.
• 24 В, 120 светодиодов на метр - обычно 50 мм, например Arlight UL-A120.
• 12 В - секция короче, чаще 50 или 25 мм. Arlight называет типичным шагом 3 светодиода для 12 В и 6 для 24 В, но бывают и ленты с резом через один светодиод.
• COB, лента, которая светит сплошной полосой без отдельных точек, - шаг мелкий, но тоже по меткам: у Jazzway PLS PRO COB/384-24V это 41 мм.
• 220 В - секция длинная. У лент Feron LS704 и Maytoni 220 В шаг 1 м.

Одна ловушка: на катушке через каждые 50 см могут быть заводские спайки, где куски платы соединили на производстве. Американский производитель Flexfire пишет, что ставить на них коннектор нельзя. Заводской шов выглядит как нахлёст с бугорками припоя, метка - как ровная линия между площадками.

Пайка или коннектор: что выбрать?

Выбор зависит от того, доберётесь ли вы до стыка потом и какая у вас лента. Производители лент 12 и 24 В по умолчанию советуют пайку: «Соединение отрезков ленты рекомендуется выполнять пайкой» - эта фраза стоит в паспортах всех пяти лент Arlight, которые мы открывали для статьи. Jazzway пишет так же и добавляет: если спаять нельзя, берите их коннекторы.

Когда лучше паять:

• Стык будет недоступен: в коробе на потолке, за натяжным полотном, за мебелью, в закрытом профиле.
• Мощная лента: у 5 м ленты от 14 Вт/м при 24 В ток подходит к пределу коннектора (подробности ниже).
• Влажно или на улице: пайка с герметизацией надёжнее зажима.
• Нужен поворот или длинная перемычка: провод между кусками можно согнуть как угодно.

Когда хватит коннектора:

• Стык останется доступен: лента под шкафом, в открытом профиле, на полке.
• Подсветку будут разбирать или переносить.
• Паяльника нет, а лента не мощная.

Почему к зажимам относятся настороженно: контакт у них прижимной. В статье Arlight 2014 года о монтаже сказано, что «использование подобных разъемов крайне нежелательно» из-за ненадёжного контакта, нагрева и обгорания. Антон Путятин из компании Apeyron пишет, что «со временем пружинные контакты теряют упругость, а на контактных площадках ленты остаются заметные вмятины». Но запрета нет: в паспортах лент Arlight дан предел тока на коннектор, а в статье 2024 года Arlight сам советует угловой коннектор для поворота на 90°. Коннектор работает, если он подходит к ленте и не перегружен.

Как припаять светодиодную ленту по шагам?

Это для лент 12 и 24 В. Понадобятся паяльник с регулировкой температуры, тонкий припой, нейтральный флюс или канифоль, провод для перемычки и термоусадочная трубка. Её прогревают строительным феном или аккуратно зажигалкой.

Режим пайки в паспортах Arlight: «Время пайки не должно превышать 5 с при температуре жала паяльника не выше 280 °С». Другие источники дают свои цифры: Apeyron советует паяльник 20-40 Вт и держать его на контакте не дольше 2 секунд, американский Inspired LED - жало около 370 °C, но всего 1-3 секунды. Общий принцип: быстро прогреть площадку и убрать паяльник, пока она не отслоилась от платы. Если есть паспорт вашей ленты, держитесь его режима.

Флюс - без кислоты. Arlight пишет, что паять можно «при помощи стандартного припоя и любого неактивного флюса (флюса, не содержащего кислот в своем составе) или сосновой канифоли». Паяльная кислота разъедает медь: на форуме DRIVE2 участник MotorDan предупреждал, что после пайки с кислотой контакт через неделю окисляется и рассыпается.

1. Отключите блок питания от сети.
2. Отрежьте ленту ножницами точно по метке.
3. Если лента в силиконе, аккуратно срежьте покрытие над площадками, не задевая дорожки.
4. Залудите площадки, то есть покройте их тонким слоем припоя: капля флюса, немного припоя, 1-2 секунды на площадку. Так же залудите концы провода.
5. Приложите провод к площадке и прогрейте, пока припой не растечётся. Плюс соединяйте с плюсом, минус с минусом: в паспортах Arlight это требование записано отдельно.
6. Если флюс был активный, смойте его остатки спиртом. Нейтральный гель-флюс и канифоль обычно можно оставить, но смыть всё равно не вредно.
7. Наденьте термоусадку и прогрейте её феном.
8. Разгрузите стык: закрепите провод рядом скобой или клеем, чтобы он не тянул площадки. На DRIVE2 автор WiseRaccoon описывал, как профиль отщёлкнулся и провода вырвали площадки из ленты.
9. Включите блок питания и проверьте, горит ли весь кусок, до того как закроете его в профиль.

Пайка внахлёст, когда один кусок кладут на другой площадками, тоже встречается: так советуют в магазине Arlight Moscow и у Apeyron. Но на сайте электриков «Вам фаза» её называют ненадёжной. Перемычка из провода длиной 1-2 см надёжнее и даёт гибкость.

Как выбрать коннектор для светодиодной ленты?

Коннектор подбирают по четырём признакам. Ошибка в любом из них даёт плохой контакт и нагрев стыка.

• Ширина платы. Самые частые ленты в нашем каталоге - 8 и 10 мм, вместе почти 60% всех лент. Коннектор Arlight HIP-MONO-10 рассчитан на плату «10 ±0.4 мм», на ленту 8 мм он не сядет плотно, для неё есть версия на 8 мм. У Feron в названии коннектора бывает размер самого коннектора: LD193 - это «соединитель лента-лента 10 мм для COB ленты шириной 8 мм». Ширину ленты сверяйте по описанию коннектора.
• Число контактов. Одноцветная лента - 2 контакта, лента с подстройкой белого (CCT, MIX) - 3, RGB - 4, RGBW - 5.
• Тип ленты. Для открытой ленты, ленты с силиконом сверху, ленты в силиконовой трубке и COB нужны разные коннекторы. Обычный зажим на ленту в силиконе не встанет.
• Напряжение. Коннекторы Arlight HIP по техописанию рассчитаны на постоянное напряжение от 3 до 24 В, для ленты 48 В они не подходят.

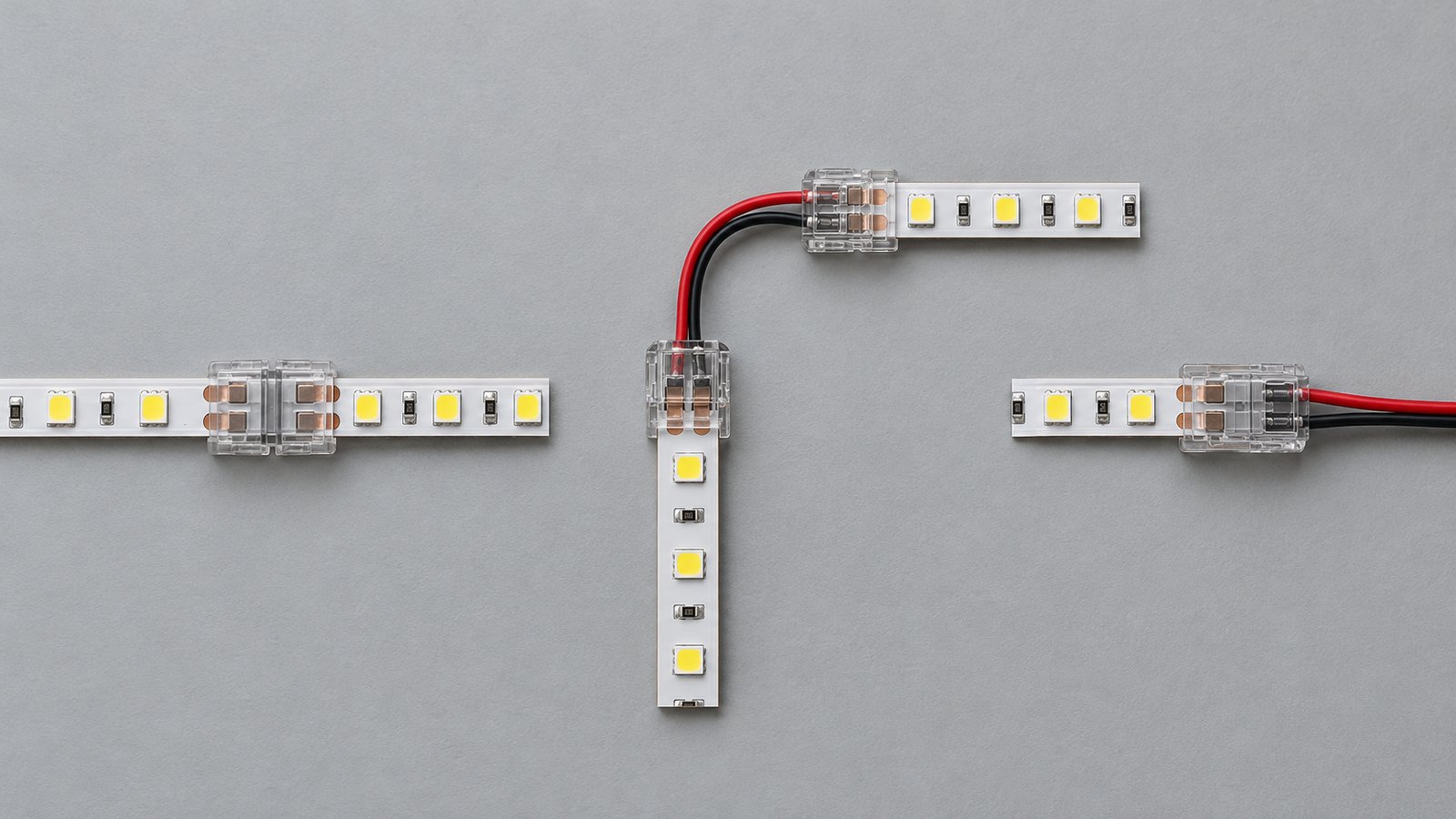

По форме коннекторы делятся так:

• лента-лента - продолжить ленту прямо;
• провод-лента (выводной) - подать питание или сделать длинную перемычку;
• угловой (L) и T-образный - поворот и ответвление;
• гибкий - два зажима на коротком проводе, им удобно обходить угол.

В нашем каталоге около 350 коннекторов для ленты. Половина стоит не дороже 140 ₽ за штуку. Самые простые зажимы стоят 35-55 ₽, коннекторы Arlight - около 150 ₽, для влагозащищённых лент - около 190 ₽. Дешевле купить запасной коннектор подходящей ширины, чем потом вскрывать нишу.

Сколько тока выдержит коннектор?

Ток считают так: мощность ленты на метр × длина в метрах ÷ напряжение. Через коннектор идёт ток всей ленты, которая подключена после него.

В паспортах лент Arlight предел - 3 А на коннектор. Умножаем на 24 В и получаем около 72 Вт: столько потребляют примерно 7 м ленты по 9,6 Вт/м или 5 м по 14,4 Вт/м. В инструкции к ленте 220 В Maytoni предел свой - 3,6 А. У Superlightingled угловой зажим рассчитан на 5 А, у Flexfire прямой коннектор - на 6 А. На страницах коннекторов Feron LD102 и Gauss BT400 ток на 16.10.2026 не указан. Берите цифру из паспорта своего коннектора или ленты.

Ток 5 м ленты 24 В по паспортам Arlight:

• RT-A60, 4,8 Вт/м - 1,0 А, запас большой;
• UL-A120, 9,6 Вт/м - 2,0 А, запас есть;
• RTW-B60, 14,4 Вт/м - 3,0 А, ровно предел;
• DOT-X192 (CSP-светодиоды, 16 Вт/м) - 3,35 А, больше предела.

Для лент от 14 Вт/м в начале линии надёжнее пайка или подвод питания с двух сторон. Угловой коннектор может держать меньше прямого: у Flexfire прямой рассчитан на 6 А, угловой - на 3,5 А.

Как соединить ленту на углу?

Ленту не сгибают плашмя под прямым углом: в паспортах Arlight написано, что её «нельзя растягивать, перекручивать и сгибать под прямым углом», а в статье 2024 года - что изгиб поперёк, кроме специальных лент, недопустим. На таком сгибе рвутся дорожки платы.

Рабочих способов три:

• Угловой коннектор. Куски режут по метке перед углом и вставляют в L-образный коннектор той же ширины.
• Перемычка проводом. Два коротких провода припаивают к площадкам обоих кусков, плюс к плюсу, минус к минусу, и закрывают термоусадкой. Для лент 12 и 24 В этот способ подходит при любом угле и в нише, куда не влезает коннектор.
• Плавный изгиб. Если поверхность позволяет, ленту ведут по радиусу из паспорта. У лент Arlight, паспорта которых мы открывали, минимальный радиус 50-60 мм, у лент ЭРА и Feron LS704 - 20 мм.

Arlight советует «всегда клеить ленту от угла» и строить фигуры по шагу реза: тогда стык попадает ровно на метку. Подробнее о повороте без разрезания - в статье как приклеить светодиодную ленту.

Не путайте угловой коннектор и угловой профиль. Угловой профиль ставят в стык стены и потолка, чтобы свет шёл под 45°, к соединению ленты он отношения не имеет. Про профили - в разборе как выбрать профиль для светодиодной ленты.

Как соединить RGB, COB и адресную ленту?

RGB, COB и адресную ленту соединяют так же, по меткам и с соблюдением полярности, но у каждого типа есть свои особенности.

• RGB и RGBW. Соединяйте по буквам на площадках: R с R, G с G, B с B, W с W. Цвет провода не всегда означает то же, что у одноцветной ленты. В статье Arlight о монтаже сказано, что у их RGB-лент «черный провод это общий «плюс»», а остальные провода - минусы своих цветов. У одноцветной ленты Arlight чёрный провод - минус.
• CCT и MIX (подстройка белого) - 3 контакта, коннектор нужен трёхконтактный.
• COB. Плата тонкая и узкая, обычный коннектор её не прижмёт: нужен коннектор именно для COB. Для универсального коннектора Arlight COB 8-in-1 в инструкции советуют обжать контакты кримпером, это клещи для обжима.
• Адресная лента. У неё есть направление сигнала: вход DIN, выход DO, на плате нарисованы стрелки. Куски соединяют выход к входу, по стрелкам.
• Умная лента вроде Philips Hue LightStrip. Её режут по меткам, но отрезанный кусок штатно обратно не подключить. Кайл Кингсбери в январе 2026 года описал ответ поддержки Hue: официального способа нет.

Как соединить влагозащищённую ленту и ленту 220 В?

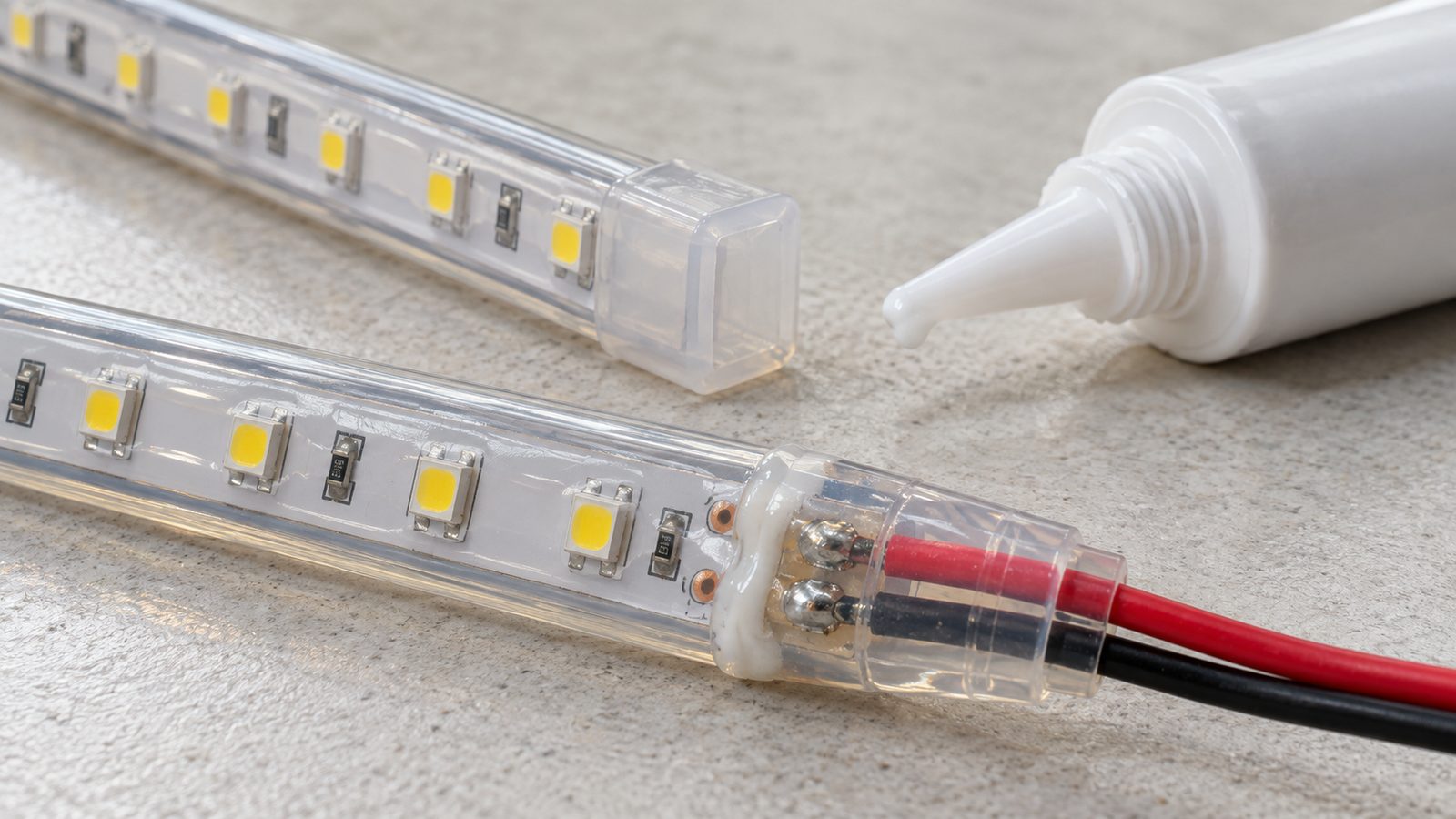

У ленты в силиконе слабое место - торец после реза. Его закрывают нейтральным силиконовым герметиком и заглушкой или термоусадкой. В паспорте ленты Arlight RTW сказано: места разрезов герметизируют «нейтральным силиконовым герметиком с последующей установкой заглушек или термоусаживаемой трубки для восстановления полной герметичности ленты».

Что важно:

• Герметик - нейтральный. Кислотный пахнет уксусом. Feron пишет, что кислотные герметики вызывают коррозию контактов и выводят ленту из строя.
• Перед коннектором снимите силикон с площадок. Об этом пишет инструкция к лентам ЭРА.
• Коннектор для силиконовой ленты сам по себе не герметичен. Коннектор Arlight HIP-GERM по техописанию имеет степень защиты IP20, до IP54 или IP65 его доводят герметиком.
• Защита после реза ниже. У ленты Arlight RTW степень защиты IP68 после резки или сращивания отрезков общей длиной до 5 м «понижается до IP67».
• Ждите, пока герметик застынет. По инструкции к коннектору Arlight FAST соединение проверяют включением до заливки герметика, а пользоваться лентой можно после его полного отверждения, через 24 часа.

В ванной места соединений выносят из зон у ванны и душа. Подробно - в статье светодиодная лента в ванной.

Лента 220 В работает от сети без блока питания, и соединять её - работа электрика. Feron требует, чтобы подключение и монтаж такой ленты выполнял персонал с группой электробезопасности не ниже III. Режут её только по меткам, шаг реза до 1 м. Соединяют коннекторами производителя: у Feron LS704 они идут в комплекте, Maytoni советует коннекторы с силиконовым герметиком и заглушки на концах.

Сколько кусков можно соединить подряд?

Считайте не куски, а суммарную длину от места, куда приходит питание. В паспортах лент Arlight написано: «ВНИМАНИЕ! Запрещается последовательное подключение лент длиной более 5 м». Jazzway тоже не рекомендует подключать подряд отрезки общей длиной больше 5 м. Ток всей линии идёт через первый кусок и первый стык, и они перегреваются.

Есть исключения. Arlight пишет, что у лент со стабилизаторами тока и на 48 В допустимая длина бывает 10 и 50 м, а у некоторых мощных лент - не больше 2,5 м. Точный предел - в паспорте вашей ленты.

Если линия длиннее, к каждому участку ведут отдельный провод от блока питания или ставят блок посередине и разводят ленту в две стороны. Блок к сети 230 В подключает электрик. Как это собрать, разобрано в статьях как подключить светодиодную ленту и почему длинная лента темнеет к концу.

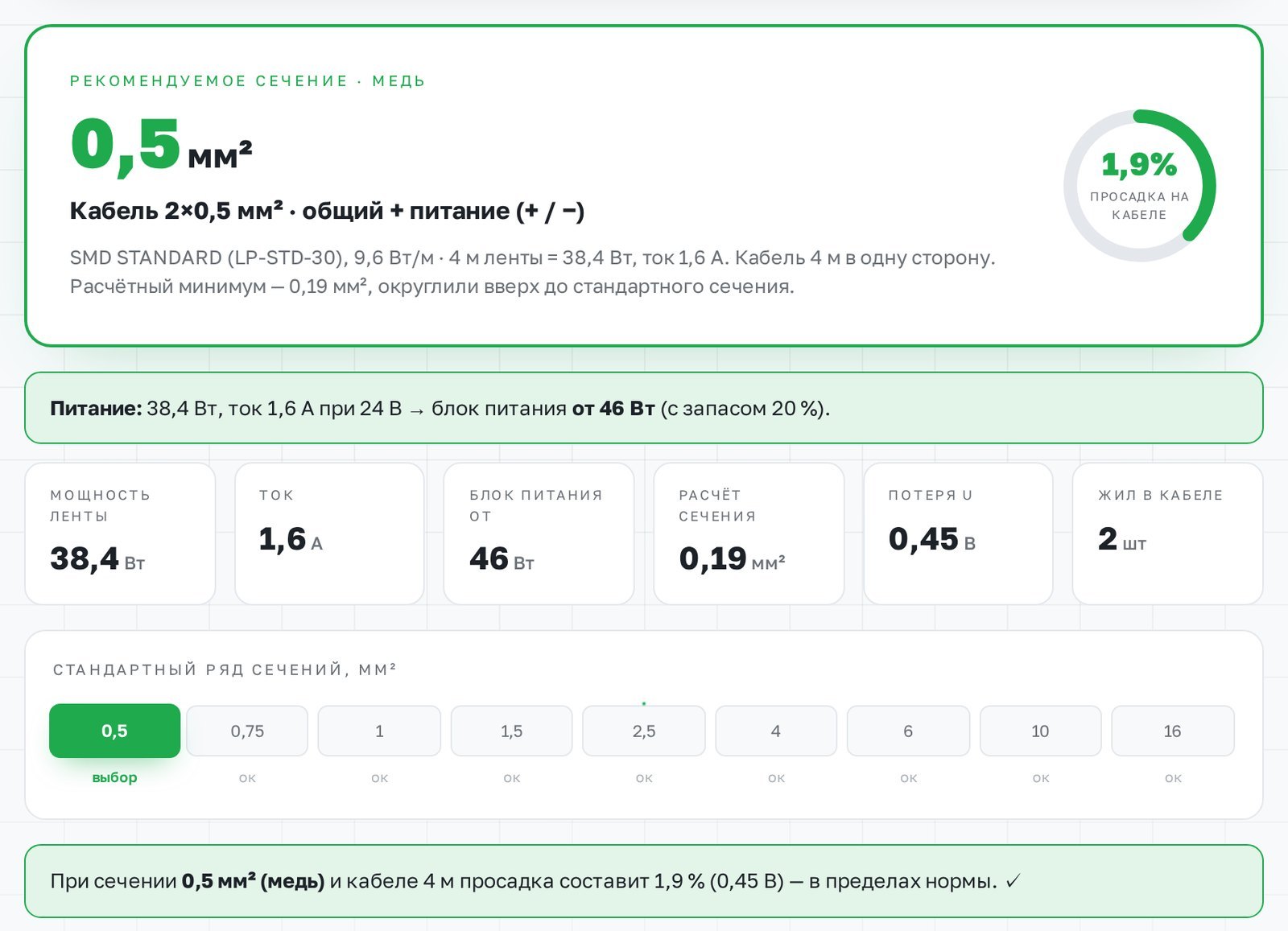

Провод к дальнему участку и длинная перемычка между кусками - это питающий кабель. Его сечение удобно посчитать в нашем бесплатном калькуляторе кабеля, он работает в браузере без регистрации.

Пример: подсветка из 8 м ленты 24 В по 9,6 Вт/м, делим её на два участка по 4 м. Второй участок питаем отдельным проводом длиной 4 м. Калькулятор выдаёт ток 1,6 А, медный кабель 2×0,5 мм² и просадку 1,9%, то есть 0,45 В. Ток 1,6 А - в пределах 3 А для коннектора.

Мощность ленты и число блоков питания для всей подсветки считает калькулятор подсветки, а предел длины участка берите из паспорта ленты. Ленты и блоки питания - в разделах светодиодные ленты и блоки питания.

Как проверить соединение до монтажа?

Включите ленту до того, как закроете её в профиль, нишу или под полотно. Пусть она поработает 10-15 минут, потом потрогайте стык и коннектор: тёплый - нормально, горячий - нет.

Что означают симптомы:

• За стыком не горит - нет контакта или перепутана полярность. Ток идёт по ленте от места подключения, поэтому обрыв в стыке гасит всё, что за ним.
• Мигает или гаснет при касании - плохой контакт в зажиме или холодная пайка, когда припой не прогрел одну из площадок.
• К концу тускнеет - подряд подключено больше, чем разрешает паспорт, или провод тонкий.
• Греется коннектор или провод - ток больше расчётного. На форуме Mastergrad у автора темы Bosfor грелся провод у выключателя на ленте 12 В. Один из ответивших посчитал ток: 3 м по 18 Вт/м дают 4,5 А, для такого тока нужен провод сечением 0,5-0,75 мм².

Подробный разбор причин - в статьях почему не горит светодиодная лента и почему мигает светодиодная лента.

Короткие ответы на частые вопросы

Можно ли соединить светодиодную ленту без пайки? Да, коннектором под ширину и тип ленты, если стык останется доступен и ток не больше паспортного. Скрутка проводов на площадках ленты не держит.

Можно ли соединить куски разных лент? Только одного напряжения. Для одного участка Arlight советует катушки с одинаковым BIN - это код оттенка на этикетке, иначе куски будут светить по-разному. Даже в одной партии BIN бывает разный, поэтому сверяйте именно код на этикетке.

Чем паять ленту, если нет флюса? Сосновой канифолью: её называет и Arlight. Паяльная кислота не годится, она разъедает медь площадок.

Какой провод взять для перемычки? Медный многожильный. По таблице Arlight для 5 м ленты RT-A60 подходит провод 2×0,5 мм² длиной до 4 м. Для длинного провода и мощной ленты сечение считают по току и длине.

Как соединить светодиодную ленту с проводом? Припаять провод к площадкам на конце ленты, плюс к плюсу, и закрыть термоусадкой, либо взять выводной коннектор «провод-лента» под ширину и число контактов ленты. Выводной коннектор Arlight HIP-MONO-10 принимает провод сечением 0,34-0,5 мм² и зачищать его не нужно.
