Как подключить светодиодную ленту: блок питания, выключатель, RGB и 220 В

У любой схемы с лентой две половины. Первая - сеть 230 В: автомат, выключатель, вход блока питания. Вторая - низкое напряжение 12 или 24 В: выход блока, провода и сама лента. Почти все ошибки подключения возникают на стыке этих половин: выключатель поставили не туда, блок взяли впритык, три катушки соединили одна за другой.

Ниже - схема подключения светодиодной ленты для каждого случая: обычная лента, длинная линия, RGB, датчик и диммер, лента на 220 В. Светодиодные ленты в каталоге разделены по напряжению (12, 24, 48 и 220 В), а в карточке ленты указаны подходящие к ней блоки питания и контроллеры.

Что нужно, чтобы подключить светодиодную ленту?

Для обычной одноцветной ленты нужны четыре вещи: сама лента, блок питания того же напряжения, провод от блока до ленты и выключатель. Если нужна RGB-лента, датчик или регулировка яркости, добавляется контроллер. Блок питания должен совпадать с лентой по напряжению и быть мощнее её на 20-25%.

Напряжение написано на ленте и в её названии: 12, 24 или 48 В. Блок питания нужен ровно того же напряжения. Лента 12 В от блока 24 В выйдет из строя, а лента 24 В от блока 12 В нормально не заработает.

Блок для ленты - это источник постоянного напряжения (на корпусе DC). Электронный трансформатор для галогенных ламп на вид похож, но выдаёт переменное напряжение (AC) и для ленты не подходит. Arlight предупреждает, что такой трансформатор при недостаточной нагрузке «может не включиться совсем или будет периодически включаться и выключаться».

Мощность блока считают так: длина ленты × мощность метра × 1,2. Например, 5 м ленты по 9,6 Вт/м - это 48 Вт, с запасом 20% выходит 57,6 Вт, значит, блок на 60 Вт.

Arlight в статье о подборе блока советует запас «не менее 20%, чтобы блок питания не работал на пределе своих возможностей», а в паспортах своих лент пишет строже: «Мощность источника питания должна быть на 25% выше суммарной мощности подключаемых лент». Для 5 м ленты 12 В по 9,6 Вт/м там же указан блок на 60 Вт. Подробный расчёт с таблицей по длинам - в статье как рассчитать блок питания для светодиодной ленты.

Блоки питания для ленты в каталоге разделены по напряжению и защите от влаги: открытые для сухих ниш и герметичные IP65-IP67.

Если вы ещё не выбрали напряжение ленты, сначала прочитайте разбор лента 12, 24 или 48 В. Коротко: при той же мощности у ленты 24 В ток вдвое меньше, чем у 12 В. Поэтому на длинных линиях она меньше теряет яркость к концу.

Что делает электрик, а что можно сделать самому?

Подключение блока питания к стационарной проводке, выключатель на 230 В и подключение ленты 220 В к линии делает электрик при выключенном автомате. Ленту 220 В со шнуром в розетку режут и собирают только при вынутой вилке. Сторона 12-24 В безопаснее: резать ленту, паять провода, ставить коннекторы и подключать ленту к выходу блока можно самому, но тоже при обесточенном блоке.

Электрик, при выключенном автомате:

• выводит кабель 230 В к месту блока;
• ставит выключатель в разрыв фазы;
• подключает вход блока L и N;
• подключает ленту 220 В к стационарной линии.

Вы сами:

• режете ленту 12-24 В, паяете провода, ставите коннекторы - при обесточенном блоке;
• режете ленту 220 В по метке, ставите штатные коннекторы и заглушки - при вынутой вилке;
• подключаете ленту к клеммам +V и -V - при обесточенном блоке;
• клеите ленту в профиль - после проверки свечения.

Для блока с вилкой (адаптера, как у ноутбука) электрик не нужен: такой блок включают в розетку, а ленту подключают к его штекеру. Для короткой подсветки это самый простой вариант, если мощности адаптера хватает с запасом.

Если вы в Санкт-Петербурге или области и электрика на объекте нет, монтаж освещения можно заказать у нас.

Как подключить ленту 12 или 24 В к блоку питания?

Ленту подключают к выходу блока двумя проводами: плюс ленты к «+V», минус к «-V». На ленте полярность - где плюс, а где минус - отмечена значками «+» и «-» у контактных площадок, на блоке - надписями у клемм. Вход блока (L и N, иногда «~» или «AC») к сети подключает электрик при выключенном автомате. Блок с вилкой просто включают в розетку.

Порядок такой:

1. Обесточьте всё: блок не включён в сеть, автомат линии выключен.
2. Отрежьте ленту нужной длины строго по линии реза между контактными площадками. Линия обычно отмечена значком ножниц. Шаг реза у разных лент разный: у ленты 12 В обычно это группа из 3 светодиодов, у 24 В - из 6. Если отрезать не по метке, кусок до ближайшей метки светить не будет.
3. Подключите провода к площадкам у начала ленты: пайкой или коннектором (как выбрать, разобрано в разделе о соединении кусков ленты). Обычно красный провод - плюс, чёрный - минус.
4. Подключите провода к выходным клеммам блока: «+» ленты к «+V», «-» к «-V». В паспорте блоков Arlight ARPV-B это сказано прямо: «строго соблюдая полярность».
5. Проверьте ленту до того, как клеить её в профиль: включите блок на несколько секунд. На столе удобно проверять от блока с вилкой. Открытый блок проверяют, когда электрик уже подключил его к сети, и его клеммы при включённом питании не трогают. Шнур с вилкой к открытому блоку сами не собирайте. Arlight запрещает включать ленту, намотанную на катушку: перед проверкой её разматывают, а питание включают не дольше чем на 10 секунд.
6. Только после проверки приклейте ленту и закройте профиль рассеивателем.

Если перепутать плюс и минус у обычной одноцветной ленты, она просто не загорится. Поменяйте провода местами на обесточенном блоке. Опаснее перепутать вход и выход блока: 230 В на выходных проводах выводят его из строя, об этом тоже предупреждает паспорт ARPV-B.

Как подключить светодиодную ленту к выключателю?

Выключатель ставят на стороне 230 В, в разрыв фазы перед блоком питания. Это работа электрика при выключенном автомате. Тогда выключатель снимает напряжение и с блока, и с ленты. Обычный выключатель в разрыв провода 12-24 В между блоком и лентой не ставят. Блок при этом всё время остаётся включённым в сеть, а ток на низкой стороне в разы больше, чем на стороне 230 В: у ленты на 134 Вт это около 5,6 А при 24 В, а на входе блока в сети - порядка 1 А (по паспорту ARPV-B блок на 80 Вт берёт из сети 0,81 А).

Две детали, о которых часто узнают уже после ремонта:

• Фаза, а не ноль. Если выключатель рвёт ноль, на блоке остаётся фаза. Лента погаснет, но блок и его клеммы останутся под напряжением.
• Без подсветки клавиши. У выключателя с подсветкой через индикатор в выключенном положении течёт маленький ток - у Legrand Inspiria 673630 около 0,125 мА. Он идёт через блок, и лента может тлеть или вспыхивать раз в несколько секунд. Для ленты берут выключатель без подсветки.

Если ленту нужно включать с нескольких мест или плавно гасить кнопкой, на стороне 12-24 В ставят контроллер с кнопкой (в описаниях это называют Push-DIM). Короткое нажатие включает и выключает свет, долгое меняет яркость. Это обычная кнопка без фиксации, её провода идут к контроллеру и работают на низком напряжении.

Как соединить светодиодную ленту: две катушки или куски?

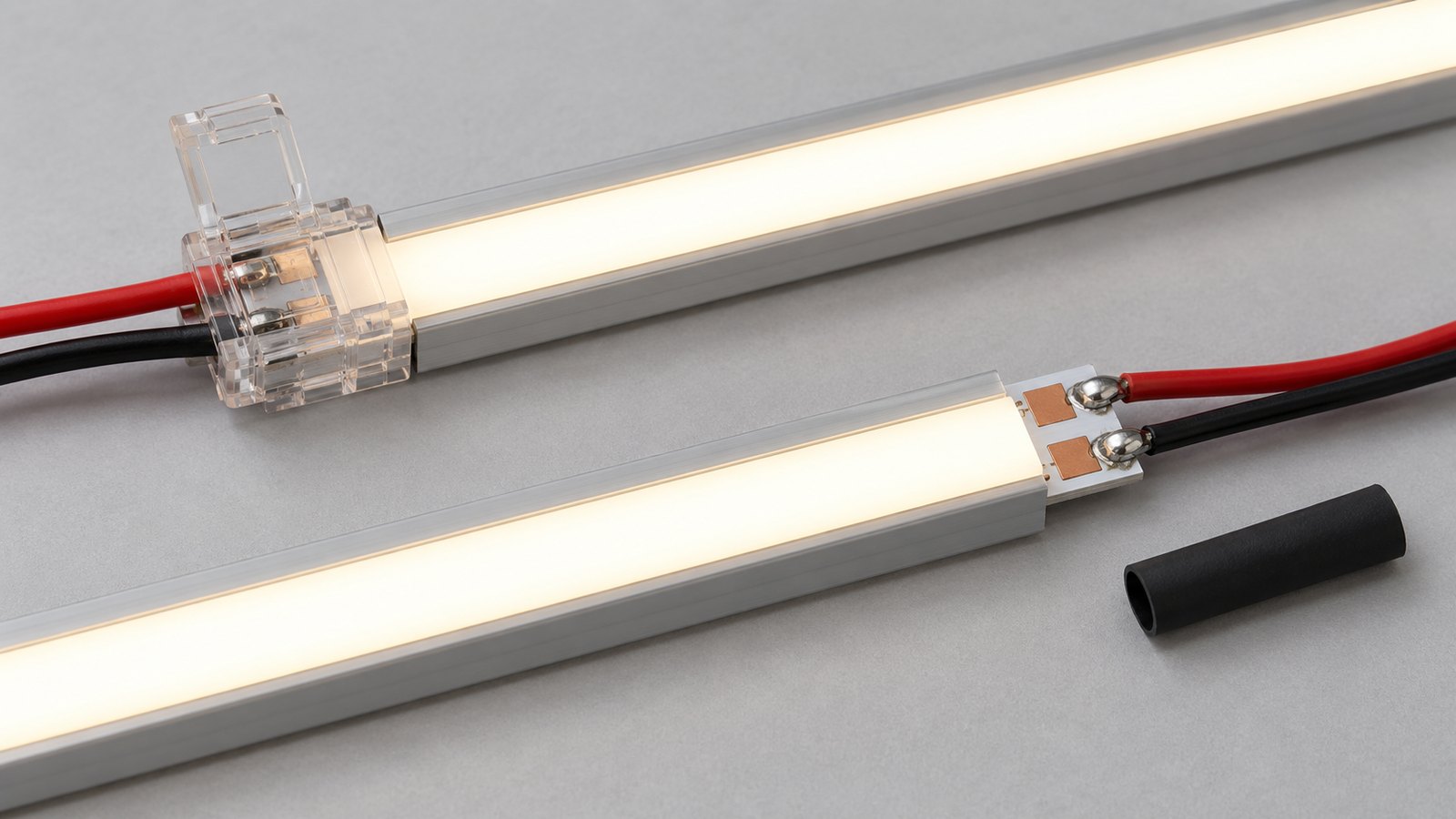

Куски ленты соединяют пайкой или коннекторами. Пайка надёжнее и нужна там, куда потом не добраться: в нише потолка, под натяжным полотном, за мебелью. Коннектор удобен, если подсветку будут разбирать, но у него есть предел по току, и подходит он только к ленте своей ширины.

• Пайка. Arlight пишет, что «все соединения необходимо выполнять пайкой», а в паспорте ленты COB (сплошная полоса света без отдельных точек) ограничивает время пайки: не дольше 5 секунд при температуре жала не выше 280 °C. Кислотный флюс нельзя: он разъедает дорожки. После пайки место соединения закрывают термоусадкой.
• Коннектор. Его берут под ширину ленты и число контактов: у одноцветной ленты 2 контакта, у цветной RGB - 4, у RGBW (цветная плюс белый канал) - 5. В паспортах лент Arlight (например, COB-PS-X420 и RT-A120) указан максимальный ток через коннектор - 3 А. При 24 В это около 72 Вт, то есть примерно 7 м ленты по 9,6 Вт/м. Если нагрузка на один коннектор больше, он греется. Про клипсовые коннекторы Arlight пишет, что их использование «крайне нежелательно ввиду низкой надежности соединения».
• Полярность. При соединении кусков плюс соединяют с плюсом, минус с минусом. Коннекторы надевают так, чтобы значки на ленте совпали.

У влагозащищённой ленты в силиконе свои коннекторы и заглушки: обычный клипсовый на неё не встанет, а место реза без герметизации теряет защиту. Для такой ленты коннектор и заглушки берут той же серии.

Как подключить длинную ленту: 10, 15 метров и больше?

Длинную линию делят на участки и к каждому ведут свой провод от блока. Соединять катушки одну за другой нельзя: ток всех следующих лент проходит через дорожки первой, начало линии греется, а дальний конец светит тусклее.

Сколько ленты можно подключить с одного конца, указано в паспорте конкретной ленты. Arlight в общих рекомендациях по монтажу пишет: «Для большинства лент это 5 м, но бывают исключения». Паспорта показывают, насколько разный этот предел:

• лента Arlight RT-A160 24 В продаётся катушкой 50 м, но в паспорте написано: «Максимальная длина подключения - 5 м, перед подключением необходимо отрезать часть требуемой длины»;
• у мощной ленты RT-A320 на 24 Вт/м участок с одной стороны - максимум 4 м;
• у ленты IC-PS со стабилизаторами тока - 10 м в одну линию.

Поэтому, прежде чем подключать 8 метров с одного конца, найдите этот предел в паспорте своей ленты.

Как запитать линию длиннее этого предела:

• Параллельно от одного блока. Блок считают на всю ленту, а к началу каждого участка ведут свою пару проводов от его клемм. Можно поставить блок в середине линии и пустить ленты в две стороны.
• С двух концов. Плюс и минус подводят к началу и к концу участка. В паспортах лент Arlight (например, RT-A120) против слабого свечения на конце ленты прямо сказано: «Подайте питание на обе стороны ленты».
• По блоку на участок. Каждый участок получает свой блок. Это удобно, когда участки далеко друг от друга.

Выходы двух блоков на одну ленту не соединяют никогда. В паспорте ARPV-B это отдельный пункт: «Не соединяйте параллельно выходы двух и более источников питания». Mean Well объясняет причину: её блоки не умеют делить нагрузку между собой. Подключать несколько участков к клеммам одного блока при этом можно.

Провод от блока до ленты тоже влияет на яркость. Чем он длиннее и тоньше, тем больше напряжения теряется по дороге. Для участка 5 м узкой ленты COB-X480 на 4 Вт/м паспорт Arlight допускает кабель 2 × 0,5 мм² длиной до 4 м. У ленты мощнее допустимая длина короче, поэтому сечение считают.

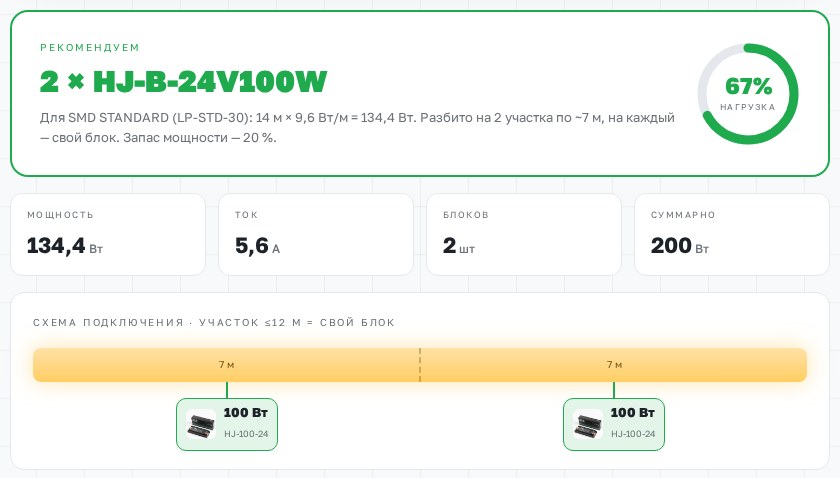

Для примера мы взяли в нашем бесплатном калькуляторе подсветки контур потолка гостиной: 14 м ленты 24 В по 9,6 Вт/м. Калькулятор посчитал 134,4 Вт и ток 5,6 А, разделил линию на два участка по 7 м и поставил на каждый свой блок на 100 Вт. Нагрузка блоков - 67%.

Калькулятор считает только ленты 24 В из своего списка и делит линию на участки не длиннее 12 м. Участки по 7 м получились делением 14 м пополам: калькулятор делит линию на равные участки и не знает предела вашей ленты. Предел участка с одного конца берите из паспорта своей ленты: у многих лент Arlight это 5 м, и тогда участков нужно больше. Сечение провода от блока до ленты считает калькулятор кабеля: например, для 3 м ленты 24 В по 9,6 Вт/м при блоке в 10 м от неё хватает 0,5 мм², потеря напряжения около 3,5%. Для ленты 12 В той же мощности потеря будет вчетверо больше.

Как подключить RGB-ленту к контроллеру?

RGB-ленту подключают через контроллер: блок питания - к входу контроллера, лента - к его выходу четырьмя проводами. Один провод общий плюс (+V), три других - каналы красного, зелёного и синего (R, G, B). Буквы на ленте и на контроллере совпадают: +V к +V, R к R и так далее. Сверяйтесь по буквам, цвет проводов может подвести: у RGB-ленты Arlight RTW с готовыми проводами общий плюс - чёрный провод, хотя обычно чёрным обозначают минус.

Что учесть:

• Мощность RGB-ленты считают, когда горят все три канала на максимуме (белый цвет). Блок подбирают под эту мощность с тем же запасом 20-25%.
• Контроллер подбирают по току канала. Ток канала - мощность ленты, делённая на напряжение и на число каналов. Например, 5 м RGB-ленты по 11 Вт/м при 24 В: 55 Вт ÷ 24 В ≈ 2,3 А на всю ленту, около 0,8 А на канал. Допустимый ток канала указан в характеристиках контроллера.
• Длинная RGB-линия. Если ленты больше, чем выдерживает контроллер, ставят усилитель. Он повторяет сигнал контроллера на следующий участок, и всё управляется одним пультом. Второй контроллер вместо усилителя даст второй пульт.
• RGBW и RGB+CCT - это ленты с отдельным белым каналом или двумя белыми каналами. У них 5 или 6 контактов, и контроллер нужен с тем же числом каналов.

Адресные ленты (SPI, DMX), где каждый светодиод или группа меняет цвет отдельно, подключают по другой схеме, с сигнальным проводом. Контроллеры, пульты, усилители и диммеры собраны в разделе управление для светодиодной ленты.

Как подключить ленту с датчиком движения или диммером?

Датчик и диммер ставят между блоком и лентой, на стороне 12-24 В, если они рассчитаны на это напряжение. Есть и датчики на 230 В: их ставит электрик при выключенном автомате перед блоком, как выключатель. Настенный диммер на 230 В перед обычным блоком ставить нельзя.

Датчик движения или открытия двери. Датчик на 12-24 В подключают в разрыв линии: вход - от блока, выход - к ленте. Так делают подсветку в шкафу, на лестнице, в прихожей. Ток ленты не должен превышать ток, указанный у датчика. На кухне датчик движения ставят так, чтобы его не задевали дверцы и посуда, иначе свет будет включаться сам. Подробнее о сценариях кухни - в статье про подсветку кухни под шкафами.

Диммер. Есть два способа регулировать яркость ленты:

• Диммер на стороне 12-24 В. Он стоит между блоком и лентой и меняет яркость быстрым включением и выключением (ШИМ). Управляется кнопкой, пультом или ручкой. Это самый частый вариант для подсветки.
• Диммируемый блок и настенный диммер на 230 В. Работает только с блоком, который рассчитан на такую регулировку (в описании - «диммируемый» или TRIAC: так помечают блоки, которые работают с обычным настенным диммером). Схему собирает электрик при выключенном автомате.

С обычным, не диммируемым блоком настенный диммер на 230 В не работает. В паспорте ARPV-B прямо написано: «Не допускается установка диммера (регулятора освещения) в цепи ~230 В перед входом источника питания!» Лента будет мигать, а блок может выйти из строя.

Как подключить светодиодную ленту на 220 В?

Ленту на 220 В подключают без блока питания, но через сетевой шнур с выпрямителем, который подходит к этой серии. Шнур включают в розетку, а к стационарной линии его подключает электрик при выключенном автомате. Вся лента при этом под сетевым напряжением, поэтому режут и подключают её только при вынутой вилке или выключенном автомате.

Чем подключение ленты 220 В отличается от 12-24 В:

• Режут только по метке и только при вынутой вилке. Шаг крупный: у ленты Feron LS704 - 1000 мм. Кусок до ближайшей метки не светит.
• Торец закрывают штатной заглушкой, отрезки соединяют только коннекторами этой серии. Самодельная изоляция изолентой на сетевом напряжении не годится.
• Шнур - от этой же серии. Шнур-выпрямитель и есть «блок питания» такой ленты. Простой выпрямитель даёт пульсацию света с частотой 100 Гц, поэтому недорогие ленты 220 В заметно мерцают на камеру и при быстром движении.
• Длина от одного шнура у каждой серии своя и указана в паспорте.

Где лента 220 В уместна: длинные контуры на фасаде, вывески, места, куда не дотянуться рукой. В паспорте ленты Arlight ARL-PSW 230 В это требование записано прямо: её «запрещено устанавливать в места, где есть открытый прямой доступ к изделию». Для кухни, детской, ниши у кровати и любой подсветки, к которой прикасаются, удобнее и безопаснее лента 12-24 В. Ленту 220 В берут комплектом: бухта, шнур-выпрямитель и заглушки одной серии. Линию для такой ленты на улице электрик ведёт через УЗО на 30 мА.

Где поставить блок питания?

Блок ставят туда, где он охлаждается и куда можно добраться для замены: в шкаф, на антресоль, в нишу с ревизионным люком. Замуровывать блок нельзя: под фартуком, за плиткой, в закрытой полости над натяжным потолком без доступа его потом не заменить. В паспорте ARPV-B это сказано прямо: «При выборе места установки источника предусмотрите возможность обслуживания. Не устанавливайте источник в местах, доступ к которым будет впоследствии невозможен». Правила устройства электроустановок (ПУЭ, п. 2.1.23) требуют того же для соединений проводов: они «должны быть доступны для осмотра и ремонта».

Что ещё влияет на выбор места:

• Тепло. Блок греется. Mean Well пишет, что на полную мощность её блоки для светодиодов можно нагружать, только если соблюдена рабочая температура из паспорта. Рядом с духовкой и в тесной закрытой коробке это условие легко нарушить.
• Влага. Для сухих мест подходит открытый блок, для влажных - герметичный IP65-IP67. В ванной блок ставят за пределами зон 0 и 1 у ванны и душа (ГОСТ Р 50571.7.701-2024), а лучше - вне ванной или там, куда не долетают брызги. Подключает его электрик; подробно - в статье про ленту в ванной.
• Расстояние до ленты. Чем дальше блок, тем толще нужен провод на 12-24 В. Mean Well советует удлинять сетевой кабель до блока: на длинном проводе 12-24 В падает напряжение, и лента может не включиться. Поэтому блок ставят поближе к ленте, а кабель 230 В до него ведёт электрик.
• Контроллер не рядом с блоком. Arlight в инструкции к контроллеру запрещает ставить его вплотную к блоку питания.

Как проверить подключение до чистовой отделки?

Подсветку проверяют до того, как закрыть профиль, натянуть потолок или повесить шкафы. В инструкции к контроллеру 038181 Arlight перечисляет причины, почему лента не светится, в таком порядке: соединения и полярность, напряжение на выходе блока, лента напрямую к исправному блоку без контроллера и только в конце - сеть 230 В.

1. Осмотрите каждую пайку и коннектор: провод не болтается, плюс к плюсу.
2. Включите блок и проверьте свечение всей линии. Посмотрите на дальний конец: если он заметно тусклее начала или желтее, участку не хватает питания.
3. Через 10-15 минут работы коротко коснитесь мест соединений на стороне 12-24 В, не касаясь блока и его клемм. Горячий коннектор или пайка - признак плохого контакта.
4. Если лента не горит, проверьте мультиметром напряжение на выходе блока (режим постоянного напряжения, DCV, красный щуп в гнезде V), затем на проводах у начала ленты. Если у ленты при красном щупе на проводе к её «+» на экране минус, провода перепутаны.

Замер на выходе блока делают при включённом питании, а у открытых блоков клеммы 230 В стоят рядом с выходными. Держите щупы за изолированные ручки и не касайтесь колодки. Если блок подключён к стационарной проводке, проверку доверьте электрику.

Если что-то пошло не так, разбор по симптомам - в отдельных статьях: почему не горит светодиодная лента, почему мигает и почему греется.

Короткие ответы на частые вопросы

Можно ли подключить светодиодную ленту напрямую к розетке? Ленту 12-24 В - нет, только через блок питания. Ленту 220 В - через её сетевой шнур с выпрямителем.

Можно ли подключить две ленты к одному блоку? Да, если мощности блока хватает для их суммарной мощности с запасом. Каждую ленту подключают к клеммам блока своим проводом, параллельно.

Как подключить ленту к телефону или к Алисе? Через контроллер с Wi-Fi или Zigbee (беспроводной протокол умного дома, ему нужен свой шлюз), который стоит между блоком и лентой. Голосовой помощник управляет контроллером. Блок питания и сам контроллер всё равно нужны.

Можно ли подключить ленту 12 В к блоку 24 В? Нет, лента выйдет из строя. Напряжение блока и ленты должно совпадать.

Почему лента светится, когда выключатель выключен? Чаще всего из-за подсветки в клавише: через её индикатор течёт маленький ток, и лента тлеет. Вторая причина - выключатель рвёт ноль вместо фазы. Для ленты ставят выключатель без подсветки в разрыв фазы, это работа электрика.
