Подсветка с датчиком движения: какой датчик выбрать и куда поставить

Подсветка с датчиком движения нужна там, где руки заняты или искать клавишу в темноте неудобно: ночной путь из спальни, ступени, гардеробная, полки шкафа. Сама лента с датчиком движения ничем не отличается от обычной: это та же лента на 12 или 24 В. Выбирать приходится датчик, и ошибаются чаще всего в двух местах: берут датчик, который не подходит для этого места, и вешают его так, что он не видит идущего человека.

В разделе датчики движения для светодиодной ленты нашего каталога есть и низковольтные датчики для ленты, и обычные сетевые на 230 В. Во всех наших разделах с датчиками около 250 моделей, и примерно две из трёх рассчитаны на 230 В (срез на 19.10.2026). Поэтому сначала стоит понять, какой тип и какое напряжение вам нужны, а потом уже смотреть модели.

Если подсветка нужна на кухне, под шкафами и в цоколе, это разобрано в статье про подсветку кухонного гарнитура. Сценарии умного дома с хабом и Алисой - в статье умный свет без команды.

Какие датчики бывают для подсветки?

Для подсветки дома используют пять типов: инфракрасный датчик движения, датчик присутствия, радарный (микроволновый) датчик, датчик открывания двери и бесконтактный выключатель на взмах руки. Они по-разному «видят» человека, и от этого зависит, где каждый подходит.

Инфракрасный датчик движения (PIR). Его ставят чаще других, и стоит он недорого. Он ловит не самого человека, а быстрое изменение теплового фона, когда тёплое тело пересекает зоны его линзы. Немецкий производитель Theben пишет об этом так (перевод): датчик движения «реагирует только на крупные изменения теплового изображения и поэтому подходит в основном для случаев с крупными движениями при ходьбе или для улицы». Если человек стоит почти неподвижно, датчик перестаёт его замечать и по истечении задержки гасит свет.

Датчик присутствия. Тот же принцип, но линза делит пространство на гораздо более мелкие зоны, и датчик замечает небольшие движения: человек сидит, читает, перебирает вещи. Такие датчики обычно потолочные и заметно дороже: в нашем каталоге это профессиональные модели для систем управления зданием KNX и DALI, от 3 300 ₽ и выше (на 19.10.2026).

Радарный датчик (микроволновый). Сам излучает радиоволны и ловит отражение от движущегося тела. Его можно спрятать за пластиком или в корпусе светильника. По той же причине он видит лишнее: в паспорте радарного датчика Arlight MW-RS02DC сказано, что он обнаруживает движение сквозь двери, стёкла и тонкие стены. В маленькой кладовке или у гипсокартонной перегородки такой датчик включает свет, когда кто-то просто идёт по коридору.

Датчик открывания двери. Инфракрасный выключатель ближнего действия: свет горит, пока дверца открыта. У Arlight SR-PRIME в исполнении DOOR закрытая дверь должна быть не дальше 10 см от датчика. Тепло и неподвижность ему безразличны, поэтому для шкафа это самый предсказуемый вариант.

Выключатель на взмах руки. Срабатывает на ладонь в нескольких сантиметрах: у того же SR-PRIME в исполнении HAND - не дальше 5 см. По сути это кнопка без касания: пока не поднесёте руку, свет сам не включится.

⚠️ В карточках магазинов, в том числе у нас, «датчиком движения» нередко называют выключатель на дверцу или на взмах руки, а иногда и сенсорную кнопку. Перед покупкой смотрите в паспорте дальность срабатывания: если она указана в сантиметрах, это не датчик движения.

Какой датчик выбрать для коридора, лестницы, шкафа и санузла?

Выбор зависит от того, что человек делает в зоне: проходит, стоит или открывает дверцу. Проход - датчик движения, долгое пребывание - датчик присутствия или задержка подольше, шкаф - датчик двери.

• Коридор и прихожая, ночной путь. Инфракрасный датчик движения. Подсветка у пола или в плинтусе работает как ночник: зажглась, пока идёте, и погасла. Подойдёт и датчик на 12-24 В рядом с лентой, и сетевой на 230 В на стене или потолке перед блоком питания. Европейский производитель ESYLUX относит датчики движения как раз к проходам, санузлам и подсобкам с коротким пребыванием.
• Лестница. Нужны датчики внизу и вверху, иначе свет включится, только когда вы уже на ступенях. Готовые лестничные контроллеры Arlight продаются сразу с двумя датчиками движения и датчиком освещённости в комплекте, а старшая модель SMART-STEP-32 умеет зажигать ступени по очереди. Набор деталей под такую схему собран в нашем готовом решении подсветка лестницы с датчиком движения.
• Шкаф и шкаф-купе с дверцами. Датчик открывания двери на каждую створку. Датчик движения в шкафу работает плохо. Автор поста про свет в шкафу на DRIVE2 от него отказался: между дверцей и полкой слишком мало места, и датчик работал бы некорректно. Подобрать выключатель на дверцу можно в разделе бесконтактные и сенсорные выключатели для ленты.

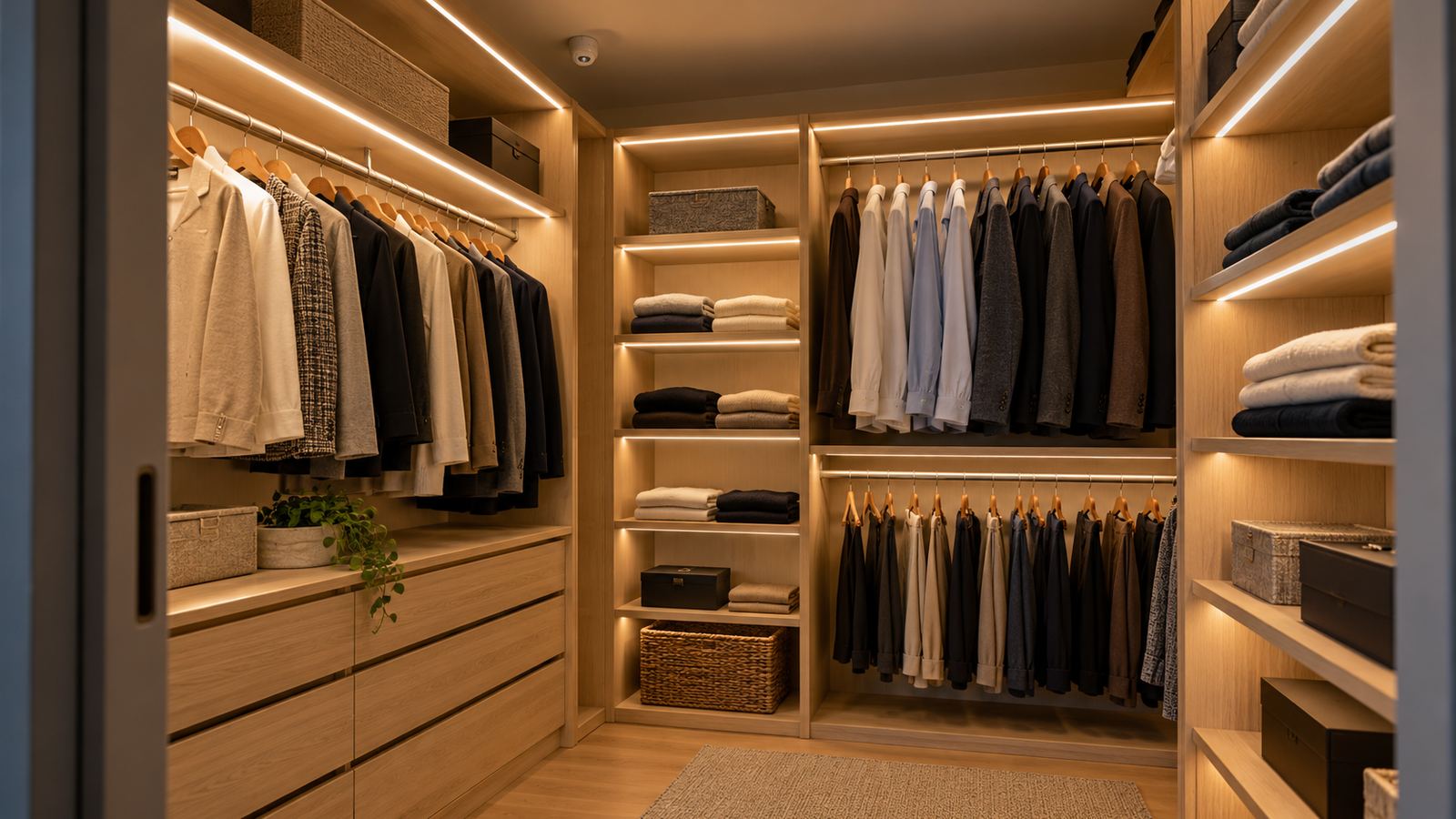

• Гардеробная-комната. Датчик движения на потолке или высоко на стене, направленный на вход, с задержкой в несколько минут. Если вы подолгу стоите у полок, короткая задержка будет гасить свет.
• Санузел. Обычный датчик движения с короткой задержкой гасит свет, когда человек сидит. asakharov с FORUMHOUSE описал это так: «Если вы в туалете "присели и задумались", датчик движения вас не увидит и свет погасит.» Варианты: датчик присутствия, задержка в несколько минут или обычная клавиша, а датчик - только на ночную подсветку.
• У кровати и под кроватью. Датчик движения невысоко, направленный на пол у кровати, плюс датчик освещённости, чтобы днём свет не загорался. Яркость небольшая, тёплый свет: ночью яркая лента бьёт по глазам.

Где стоит датчик в схеме: до блока питания или после?

Датчик на 12-24 В ставят после блока питания, между ним и лентой. Датчик на 230 В ставят до блока: он включает и выключает питание самого блока. Путать их нельзя. Сетевой датчик в низковольтной цепи не заработает. Низковольтный, подключённый к сети 230 В, сгорит, и это уже опасно. Сетевой датчик подключает электрик при выключенном автомате.

Датчик на 12-24 В после блока. Так подключают мебельные, врезные и лестничные датчики. Свет загорается сразу, а через датчик идёт ток ленты, который легко сверить с паспортом. Минус - блок питания всё время под напряжением. Мнения о том, насколько это важно, расходятся: автор обзора на mysku uncle_sem отвечал, что «современные импульсные БП имеют высокий КПД и на холостом ходу потребляют весьма немного». Проще говоря, блок без нагрузки расходует мало энергии.

Датчик на 230 В до блока. Подходит, если датчик уже стоит на потолке или в подрозетнике вместо выключателя, или если не хочется держать блок постоянно включённым. При таком подключении проверяют три вещи:

1. Нагрузку сверяют по строке для светодиодов. У сетевого датчика Arlight PRIME-PIR-BUILT в паспорте две цифры: 500 Вт для ламп накаливания и 200 Вт для энергосберегающих и светодиодных. Причина в блоке питания: в момент включения он берёт ток во много раз больше рабочего. У распространённого блока Mean Well LRS-100 пусковой ток при включении остывшего блока указан 50 А при 230 В. Немецкий производитель B.E.G. в инструкции своего датчика советует (перевод): «светильники с высокими пусковыми токами подключать через внешнее реле». Реле - это отдельный выключатель, которым управляет датчик: ток нагрузки тогда идёт через реле, а датчик только подаёт команду.
2. Нужен трёхпроводный датчик - с подключением нуля. Двухпроводные датчики ставят в разрыв фазы, как обычный выключатель, и в выключенном состоянии через них течёт небольшой ток. Со светодиодами это даёт мигание. На Mastergrad автор темы про подсветку ступеней описывал, как после выключения датчика светодиоды «начинают моргать, вместо того, чтобы просто отключиться». Участники советовали трёхпроводный датчик или промежуточное реле.
3. Подключает электрик при выключенном автомате. Это работа в сети 230 В.

Ещё одна ошибка - поставить сетевой датчик в разрыв между блоком и лентой. Участник FORUMHOUSE Voidych так и сделал на кухне, и ничего не заработало. Ему ответил Arcnet: «То есть, ИК датчик должен быть МЕЖДУ розеткой и БП, а не между БП и лентой.» Если на корпусе датчика клеммы L и N (фаза и ноль), он на 230 В. Как подключить ленту к блоку питания, мы разобрали в статье как подключить светодиодную ленту.

Выдержит ли датчик вашу ленту?

Через низковольтный датчик идёт весь ток ленты. Ток считают так: мощность ленты в ваттах делят на напряжение. Результат должен быть не больше тока, указанного в паспорте датчика, иначе датчик перегревается.

Цифры у датчиков для ленты сильно различаются:

• Arlight SMART-MOTION: до 3 А, то есть до 36 Вт ленты при 12 В или до 72 Вт при 24 В;
• Arlight SR-PRIME (движение, дверь или рука): 4 А;
• накладной Arlight PRIME-IRD-UP-24V-MULTI: до 8 А;
• лестничный контроллер Arlight SMART-STEP-32: 1 А на каждую ступень.

С этим контроллером легко ошибиться. Лента на 24 Вт на метр на ступени шириной 1,2 м потребляет 28,8 Вт, при 24 В это 1,2 А - больше, чем выдерживает канал контроллера, то есть его выход на одну ступень. Лента на 14,4 Вт на метр на той же ступени даёт ток около 0,7 А и укладывается в ограничение канала.

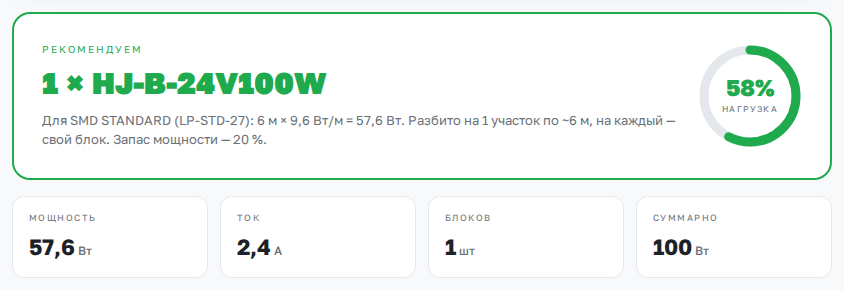

Мощность и ток своей ленты удобно посчитать в бесплатном калькуляторе подсветки, регистрация не нужна. Мы задали в нём зону «Плинтус / пол», тёплую ленту SMD STANDARD 2700K на 9,6 Вт на метр и 6 м длины - это ночная подсветка коридора. Калькулятор посчитал 57,6 Вт, ток 2,4 А и один блок на 100 Вт.

2,4 А укладываются в 3 А у SMART-MOTION и в 4 А у SR-PRIME. Датчика движения в списке управления калькулятора нет, поэтому его подбирают отдельно по рассчитанному току. Если ток ленты больше тока датчика, есть два пути: разделить подсветку на участки, каждый со своим датчиком, или поставить датчик, который управляет реле или контроллером. Тогда ток ленты идёт через них, а через датчик - только сигнал.

Куда повесить датчик, чтобы он видел человека?

Инфракрасный датчик лучше всего видит движение поперёк своей зоны и хуже - когда человек идёт прямо на него. Поэтому датчик вешают на боковую стену, мимо которой проходит человек, на высоте из паспорта модели. Торец коридора - худшее место.

Это прописано в паспортах. IEK в руководстве к датчикам ДД пишет: «наибольшую чувствительность датчик движения имеет, когда движущийся объект перемещается перпендикулярно лучам зоны обнаружения». В паспорте мебельного датчика Arlight SMART-SENS-1101-14 то же самое сказано короче: высокая чувствительность при движении поперёк зоны и низкая - вдоль.

У потолочного датчика Theben PIRA T 8 DE в описании производителя зона для идущего поперёк - круг диаметром 8 м, для идущего прямо на датчик - 4 м, для сидящего человека - 3 м. У этой модели диаметр зоны для идущего поперёк вдвое больше, чем для идущего прямо на датчик. У радарных датчиков наоборот: B.E.G. пишет, что они чувствительнее, когда человек подходит в лоб.

Высота. Она зависит от того, как датчик монтируется: в мебель, в подрозетник, на стену или на потолок. Паспорта тут расходятся:

• мебельный датчик Arlight SMART-SENS-1101-14: на стене не выше 1,5 м;
• сетевой датчик Arlight в подрозетник: 1-1,8 м;
• настенно-потолочные датчики IEK: 1,8-2,5 м;
• потолочный Feron SEN3: 2,2-4 м.

Для своей модели высоту берите из её паспорта: от неё зависит, на каком расстоянии датчик заметит человека.

Лестница. Датчики ставят у нижней и у верхней ступени, направив на подход к лестнице. Если датчик с широким углом смотрит в коридор, свет будет загораться, когда кто-то просто проходит мимо. Именно об этом спрашивали на FORUMHOUSE в теме про подсветку ступеней: как сделать, чтобы датчик срабатывал, только когда человек подходит к лестнице.

Почему подсветка включается сама или гаснет, когда вы стоите?

Сама подсветка включается от тепла и движения воздуха перед датчиком, от животных и, у радарных датчиков, от движения за стеной. Свет гаснет, когда человек рядом: инфракрасный датчик движения не видит того, кто почти не двигается.

Тепло и воздух. Arlight в паспорте сетевого датчика прямо запрещает ставить его вблизи нагревательных приборов: «Не допускается установка вблизи нагревательных приборов или горячих поверхностей, например, в непосредственной близости к блокам питания.» Похожие помехи создают кондиционер, вентиляция, батарея под датчиком, штора, которую колышет сквозняк. У одного из участников FORUMHOUSE датчик в санузле срабатывал от радиатора: он заклеил одну сторону датчика, «и всё стало нормально».

Засветка датчика освещённости. Если датчик освещённости смотрит на включаемую им же подсветку, он видит свет и может её выключить. Arlight предупреждает об этом в паспорте: свет, включаемый датчиком движения, засвечивает датчик освещённости.

Животные. В паспортах датчиков для подсветки, которые мы смотрели, защиты от животных нет. Кот на ступеньке или на шкафу будет включать свет. Участник mysku заметил, что его датчики не замечают чёрную пушистую кошку и реагируют на рыжего гладкошерстного кота. Это опыт одного человека. Если в доме есть животные, учитывайте это при выборе места: датчик, который смотрит на пол, они будут включать чаще.

Радар за стеной. Микроволновый датчик видит сквозь тонкие перегородки и двери. В теме про ночное освещение на FORUMHOUSE датчик в кладовке после увеличения дальности начал срабатывать, когда кто-то проходит мимо по коридору. В той же теме чуть раньше объясняли, что это радарный датчик: он видит движение через двери и тонкие стены. Для маленьких помещений лучше инфракрасный.

Гаснет, когда вы стоите или сидите. Датчик при этом исправен: так устроен обычный инфракрасный датчик движения. technoid91 собирал автоматическую подсветку рабочей зоны кухни и рассказал на Пикабу: «Если ставить меньше минуты - подсветка может погаснуть, пока я на кухне и придется ей станцевать, чтобы снова включилась.» Как подобрать задержку под зону - в следующем разделе.

Как настроить задержку и порог освещённости?

У большинства датчиков две-три регулировки: время работы после последнего движения, порог освещённости и иногда чувствительность. Задержку подбирают по зоне, порог освещённости - вечером, когда подсветка уже нужна. Под напряжением можно крутить только регуляторы снаружи корпуса, если это разрешает паспорт. Если для настройки нужно снять крышку или рамку либо вынуть датчик из подрозетника, это делает электрик при выключенном автомате.

• Задержка (TIME). У сетевых датчиков диапазон обычно от 10 секунд до нескольких минут: у Arlight PRIME-PIR-BUILT 10 с - 7 мин, у Feron SEN3 - до 15 минут. Для прохода хватает короткой задержки, для гардеробной и санузла ставят несколько минут. У недорогих мебельных датчиков задержка бывает фиксированной: у Arlight SMART-MOTION около 30 секунд, и она не регулируется.
• Порог освещённости (LUX). Датчик включает свет только тогда, когда вокруг темнее заданного уровня. У датчиков из примеров диапазон примерно 2-2000 или 3-2000 люкс. Ручку выставляют в сумерках, в тот момент, когда подсветка уже нужна.
• Чувствительность (SENS). Если датчик ловит лишнее, её убавляют. Если перестал видеть человека в дальнем конце зоны, прибавляют.

После настройки пройдите по зоне с обеих сторон и постойте на месте: свет должен загораться до первого шага и гаснуть, когда закончится задержка.

Плавное включение. Ночью резкий свет неприятен. Плавный старт есть не у всех датчиков: в паспорте он прямо указан у выносного лестничного датчика Arlight SMART-SENS-1101-01 и у лестничных контроллеров, у врезного SMART-MOTION - в описании на сайте производителя. У многих простых датчиков такой функции нет, проверяйте описание модели.

Что заложить до ремонта?

До чистовой отделки решают, где будет датчик, где блок питания и как к ним пройдут провода. Если не предусмотреть это заранее, датчик приходится ставить накладным, а провод прятать в короб.

1. Провод к месту датчика. Для низковольтного датчика - кабель от блока к датчику и от датчика к ленте. Для сетевого - подрозетник на высоте из паспорта модели или вывод на потолок.
2. Место для блока питания. Доступное, с воздухом вокруг и не вплотную к датчику: блок греется, а тепло рядом с инфракрасным датчиком даёт ложные срабатывания.
3. Для лестницы - кабель к каждой ступени и места под датчики внизу и вверху.
4. Для ванной - зоны по ГОСТ Р 50571.7.701-2024. Зона 0 - внутри ванны или душевого поддона, зона 1 - над ними до высоты 2,25 м, а также пространство под ванной, если туда можно добраться без инструмента. У душа без поддона границы считают от лейки, радиусом 1,2 м. В зоне 1 допускается оборудование на безопасном сверхнизком напряжении, не выше 25 В переменного или 60 В постоянного тока. Его источник питания ставят за пределами зон 0 и 1. Лента на 12-24 В сюда может подойти, если производитель допускает её установку в зоне 1 и степень защиты не ниже IPX4. Блок питания и сетевой датчик при этом выносят из этих зон. Подробнее о ленте в ванной - в статье светодиодная лента в ванной.

Всё, что касается проводки 230 В, автоматов и подрозетников, делает электрик при выключенном автомате.

Короткие ответы на частые вопросы

Как подобрать датчик к ленте 12 или 24 В? Возьмите датчик на то же напряжение, что и лента, с током нагрузки не меньше тока ленты. Напряжение указано на корпусе и в паспорте; если на корпусе клеммы L и N, датчик сетевой, на 230 В: его ставят до блока питания, и подключает его электрик при выключенном автомате.

Можно ли подключить датчик на 220 В к ленте 12 В? Да, но только перед блоком питания: датчик включает блок, блок питает ленту. Между блоком и лентой сетевой датчик не заработает. Подключает его электрик при выключенном автомате.

Почему датчик гасит свет, когда я в комнате? Инфракрасный датчик движения не видит неподвижного человека. Увеличьте задержку, поставьте датчик присутствия или оставьте в этой зоне клавишу.

Сколько датчиков нужно на лестницу? Обычно два: у нижней и у верхней ступени. Лестничные контроллеры Arlight продаются сразу с двумя датчиками.

Что поставить в шкаф: датчик движения или на дверь? Для шкафа с дверцами - датчик открывания двери. Датчик движения в тесном шкафу работает некорректно: между дверцей и полкой слишком мало места.

Источники

• Arlight, паспорт ИК-датчика SR-PRIME-IN-R16-WH
• Arlight, ИК-выключатель SMART-MOTION 031623
• Arlight, датчик движения PRIME-IRD-UP-24V-MULTI 015655(1)
• Arlight, паспорт мебельного датчика SMART-SENS-1101-14
• Arlight, паспорт выносного датчика SMART-SENS 057264
• Arlight, паспорт контроллера ступеней SMART-STEP-32
• Arlight, паспорт датчика движения PRIME-PIR-BUILT-200W-WH
• Arlight, датчик движения MW-RS02DC
• Feron, инструкция к датчику движения SEN3
• IEK, руководство по эксплуатации датчиков движения ДД 008 - ДД 019
• Mean Well, спецификация блоков питания LRS-100
• B.E.G., инструкция радарного датчика присутствия HF-MD2-AP (нем.)
• Theben, брошюра о датчиках присутствия и движения для помещений (нем.), описание датчика движения PIRA T 8 DE (нем.)
• ESYLUX, «Presence and Motion detectors»
• ГОСТ Р 50571.7.701-2024 «Электроустановки мест размещения ванны или душа»
• FORUMHOUSE, «Бесшумные датчики движения на 24В», страница 2 и страница 3, «Подсветка ступеней лестницы», «Светодиодная лента. Вопросы и секреты монтажа - 2», «Датчик движения, общие вопросы»
• Mastergrad, «Нужна помощь!!! Проблемы с датчиком движения или...»
• mysku.club, «Миниатюрный PIR датчик движения для управления светом», «Датчики движения и подсветка полочек в гараже»
• Пикабу, «Умная подсветка рабочей зоны на кухне и борьба с ложными срабатываниями»
• DRIVE2, «Свет в шкаф»
