Цоколи ламп: виды, размеры и как узнать свой

Цоколь кажется мелочью, пока не приходится стоять у прилавка с перегоревшей лампой в руке. Ошибка может стоить не только лампы. Лампа на 12 В, вставленная в сеть 220 В, сгорает сразу, а светильник под один цоколь не всегда можно переделать под другой.

Ниже - как узнать цоколь по лампе, по пустому патрону и по карточке светильника, что значат буквы и цифры в маркировке и какие цоколи стоят в люстрах, бра и точечных светильниках. Все цифры по каталогу - на 14.10.2026, округлённо. Готовые лампы под любой из этих цоколей собраны в разделе светодиодные лампы, там их можно отфильтровать по цоколю. Как выбрать саму лампу по яркости в люменах (лм), цвету света и пульсации, мы разбирали в статье как выбрать светодиодную лампу.

Как узнать цоколь своей лампы?

Проще всего прочитать надпись на старой лампе. Если надписи нет, цоколь узнают по форме и размеру: резьбу меряют по диаметру, штырьки - по расстоянию между ними. Если лампы нет совсем, смотрят паспорт или карточку светильника либо меряют пустой патрон.

Перед тем как выкручивать лампу или заглядывать в патрон, выключите автомат в щитке. Одной клавиши на стене мало. Выключатель иногда подключают неправильно, и он разрывает ноль вместо фазы. Тогда в патроне остаётся опасное напряжение даже при погашенном свете. Горячей лампе дайте остыть: галогенная капсула за несколько минут работы нагревается так, что обжигает пальцы.

Порядок такой:

1. Посмотрите маркировку на лампе. Её печатают на цоколе, на колбе или на ободке рефлектора: «E27», «GU10», «G9 230V», «MR16 12V GU5.3». Сфотографируйте надпись на телефон и покажите в магазине.
2. Если надпись стёрлась, определите цоколь по виду. Резьба - это цоколь E. Два штырька, которые вставляют без поворота, - G4, GU5.3 или G9. Два штырька с утолщениями, которые вставляют и поворачивают, - GU10. Плоская «таблетка» диаметром около 7,5 см - GX53. Длинная трубочка с контактами на обоих концах - R7s.
3. Если лампы нет, измерьте патрон. Только при выключенном автомате: измеряйте по краю патрона, щупы и пальцы в отверстия не вводите. Диаметр резьбового патрона около 27 мм - это E27, около 14 мм - E14. У штырьковых патронов меряют расстояние между центрами отверстий: 4 мм - G4, 5,3 мм - GU5.3, 9 мм - G9, 10 мм - GU10. Измерять удобнее штангенциркулем, линейка тоже даст ответ, если цифры заметно разные.
4. Сверьтесь с паспортом или карточкой светильника. Там в характеристиках обычно есть строки «Тип цоколя» и «Максимальная мощность лампы». Если светильник куплен у нас, карточку можно найти по артикулу.

Бывает, что в светильнике вообще нет лампы. По нашему каталогу примерно у восьми из десяти трековых светильников и шести из десяти потолочных светодиоды встроены в корпус, сменной лампы и цоколя у них нет. Если вместо колбы видна плоская светящаяся панель или пластина со светодиодами, менять придётся светильник или его модуль.

Что означают буквы и цифры в названии цоколя?

Система обозначений описана в стандарте ГОСТ IEC 60061-4-2014, он действует с 1 января 2016 года. Первая заглавная буква - тип цоколя, число - главный размер в миллиметрах, строчная буква после числа - сколько у цоколя контактов. Дополнительная заглавная буква после первой (U, X, Y, Z) означает, что цоколь не полностью взаимозаменяем с базовым.

Расшифровка по ГОСТ:

• E - «резьбовой цоколь Эдисона», число - наружный диаметр резьбы. E27 - резьба около 27 мм, E14 - около 14 мм.
• G - «цоколь с двумя или более контактными штырьками», число - расстояние между центрами штырьков. В стандарте пример: «G13 - двухштырьковый цоколь с расстоянием между штырьками около 13 мм».
• B - штифтовой, или байонетный, цоколь: лампу вставляют и поворачивают, её держат два боковых штифта. Число - диаметр корпуса.
• R - цоколь с утопленным контактом. Так устроены линейные лампы R7s.
• Строчные буквы после числа обозначают количество контактов: s - один, d - два, q - четыре. Поэтому B22d - байонет с двумя контактами, а у R7s по одному контакту на каждом конце.
• Цифры после косой черты - длина цоколя и диаметр его юбки, например E27/27. На совместимость с патроном они не влияют, их можно не учитывать.

Дополнительную букву после G ГОСТ объясняет так: «Если такие цоколи не/или не полностью взаимозаменяемы по электрическим или механическим параметрам, то к первичному обозначению цоколя добавляют прописные буквы X, Y, Z или U или комбинацию из двух или более букв». Значит, G5.3, GU5.3 и GX5.3 - три разных цоколя с одинаковым расстоянием между штырьками. На форумах и даже в статьях магазинов встречается версия «U - энергосберегающая». Стандарт этого не говорит. Пользователь otvet.mail.ru под ником user_10889880 в 2020 году описал, чем кончается путаница: «Попытка воткнуть в GU цоколь лампу GX закончилась поломкой светильника.»

Ещё одна частая путаница - MR16, A60, C37, G95. Это не цоколи, а формы колбы. MR16 - рефлектор диаметром около 5 см, A60 - «груша» диаметром 60 мм, C37 - «свеча», G95 - шар диаметром 95 мм. Лампа MR16 может быть с цоколем GU5.3 или GU10, а груша A60 - с E27 или E14. Цоколь ищите отдельно.

Какие бывают резьбовые цоколи: E27, E14, E40

У резьбовых цоколей число - диаметр резьбы в миллиметрах. Дома встречаются в основном два: E27 и E14. Вместе они дают две трети ламп в нашем каталоге: E27 - около 39%, E14 - около 27% (срез 14.10.2026, около 4 800 ламп с указанным цоколем).

• E27 - обычная крупная резьба. Стоит в торшерах, настольных лампах, подвесах над столом и части люстр. Лампы этого типа - в разделе лампы E27.
• E14 - узкая резьба, её называют «миньон». Это бра, люстры со свечами, ночники, вытяжки и небольшие светильники. Смотрите лампы E14.
• E40 - крупный цоколь для мощных ламп: уличные фонари, склады, цеха. Дома почти не встречается. В каталоге это раздел лампы E40.
• E10 - маленькая резьба, как у лампочек старых фонариков и ёлочных гирлянд.

Почему E27 и E14 так различаются по назначению, видно по стандарту на патроны. По ГОСТ IEC 60238-2012 «Цоколи Е14, Е27 и Е40 используют для ламп, рассчитанных на ток не более 2, 4 и 16 А соответственно». Для светодиодной лампы на 7-10 Вт любого из этих пределов хватает с большим запасом. Ограничение мощности на светильнике связано в первую очередь с нагревом, об этом ниже.

Какие бывают штырьковые цоколи: GU10, GU5.3, G4, G9, GX53, R7s

У штырьковых цоколей число - расстояние между штырьками в миллиметрах. В точечных светильниках и спотах это GU10, GU5.3 и GX53, в люстрах и бра - капсулы G9 и G4. Линейная лампа R7s стоит в торшерах, направляющих свет вверх («светильниках вверх»), и прожекторах.

Коротко о каждом:

• GU10 - два штырька с утолщениями на концах, расстояние 10 мм. Лампу вставляют и поворачивают. Работает от сети 220 В без трансформатора. Это самый частый цоколь трековых спотов. Лампы - в разделе лампы GU10.
• GU5.3 - два тонких прямых штырька на расстоянии 5,3 мм, лампу вставляют без поворота. Обычно это рефлектор MR16 диаметром около 5 см. Бывает на 12 В и на 220 В, подробно - в следующем разделе. Смотрите лампы GU5.3.
• GX53 - плоская «таблетка» диаметром около 7,5 см, штырьки на расстоянии 53 мм. Лампу вставляют и поворачивают. Её ставят в натяжные и подвесные потолки. Раздел - лампы GX53.
• G9 - маленькая капсула с двумя штырьками-петельками на расстоянии 9 мм. Вставляют без поворота. Работает от сети 220 В. Частый цоколь люстр и бра. Смотрите лампы G9.
• G4 - самая маленькая капсула, два тонких прямых штырька на расстоянии 4 мм. Бывает на 12 и на 220 В. Лампы - в разделе лампы G4.
• R7s - линейная лампа с контактами на обоих концах. Цифра 7 - поперечный размер торца, длину она не обозначает. Главное при покупке - длина: обычно 78 или 117-118 мм, у мощных прожекторных бывает до 333 мм. Измерьте старую лампу от торца до торца. Раздел - лампы R7s.
• G13 - трубки T8 и светодиодные лампы-трубки на их замену. Расстояние между штырьками в стандарте указано «около 13 мм». Лампы - в разделе лампы G13.
• GX70 - большая «таблетка» с расстоянием между штырьками 70 мм. Встречается реже GX53. Смотрите лампы GX70.

Байонетный B22, где лампу вставляют и поворачивают на двух боковых штифтах, распространён в Великобритании, Ирландии, Индии и Австралии. Он встречается на светильниках, привезённых оттуда. В нашем каталоге ламп B22 нет. Такой светильник проще переделать под E27, переделку доверьте электрику.

Почему цоколь не говорит о напряжении?

Цоколь задаёт только форму и размер контактов. Напряжение у ламп с одним цоколем может быть разным. Лампы GU5.3 и G4 выпускают и на 12 В, и на 220 В, и снаружи они выглядят одинаково. Лампа на 12 В в сети 220 В сгорает сразу, а лампа на 220 В от трансформатора на 12 В не загорится или будет светить слабо.

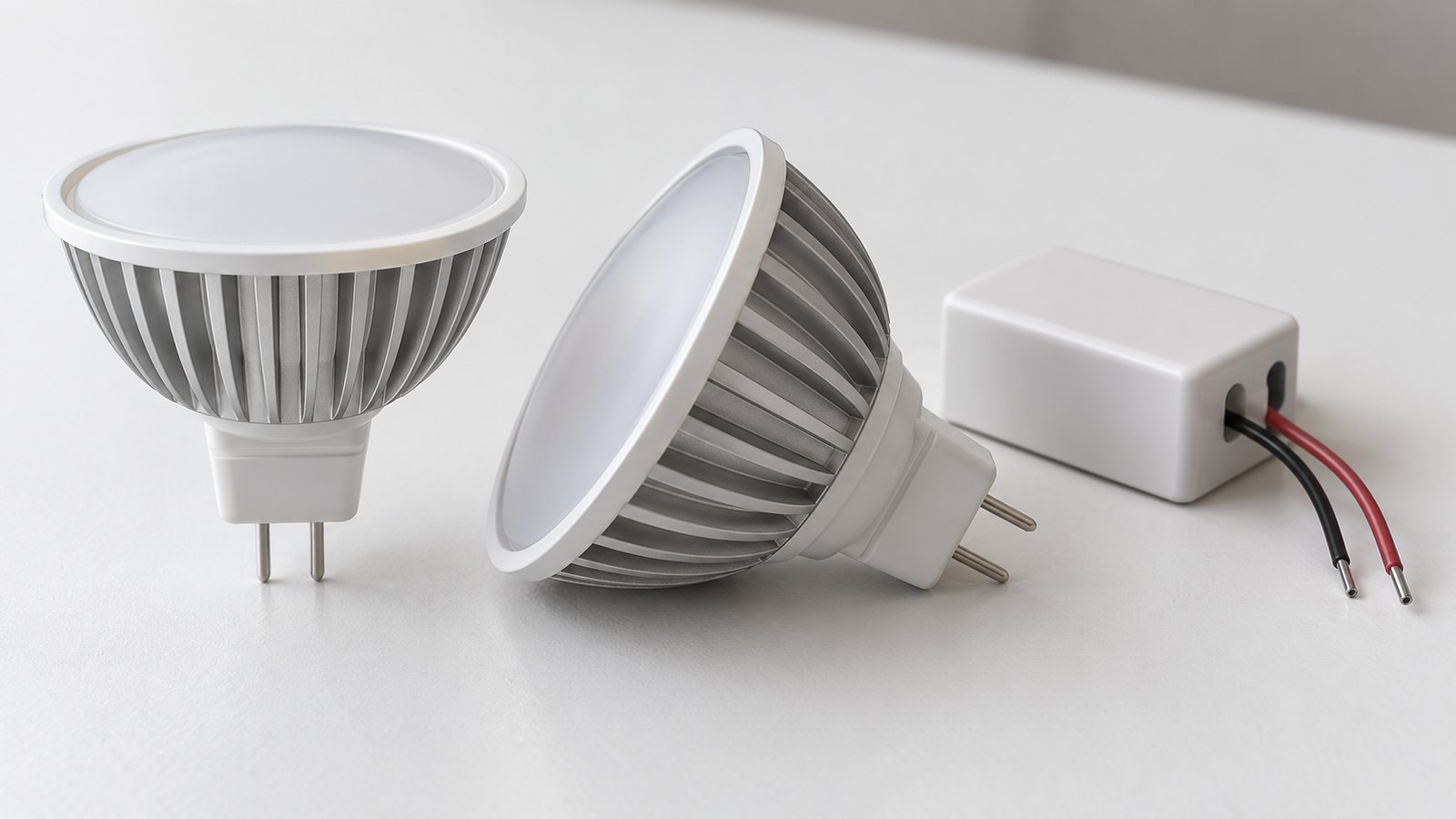

Сравним карточки двух ламп ЭРА серии MR16 из нашего каталога: обе с цоколем GU5.3 и тёплым светом 2 700 К (кельвины - цвет света, чем меньше, тем теплее). На фото они одинаковые. В карточке у одной напряжение 12 В, у другой - 220 В. В названии напряжение обозначено только у лампы с «12V», у сетевой лампы оно не указано. Мощность у них тоже разная, 8 и 10 Вт. Цены на 14.10.2026 - 220 и 156 ₽.

То же у галогенных капсул G4. У Elektrostandard есть G4 12V 20 Вт и G4 220V 20 Вт, по названию они различаются только «12V» и «220V».

По нашему каталогу расклад такой:

• G4 - цоколь с самым заметным разделением ламп по напряжению. Примерно четыре лампы из десяти - на 12 В, остальные на 220 В.
• GU5.3 - на 12 В меньше одной лампы из десяти, остальные сетевые. Но 12-вольтовые стоят во многих старых точечных светильниках с трансформатором.
• G9, GU10, GX53 - все на 220 В. Ламп на 12 В с такими цоколями у нас нет.
• E27 и E14 - почти все на 220 В. Низковольтные с этими цоколями бывают, но это специальные лампы.

Как понять, какое напряжение нужно вашему светильнику:

1. Прочитайте надпись на старой лампе: «12V» или «220-240V».
2. Посмотрите, есть ли у светильника трансформатор или блок питания - коробочка, которая понижает 220 В до 12 В. Она стоит в корпусе или на проводах за потолком. Если есть - светильник почти наверняка на 12 В. Вынимать светильник из потолка, чтобы её найти, можно только при выключенном автомате, а лучше поручить это электрику.
3. Если лампы нет и трансформатора не видно, смотрите паспорт светильника или зовите электрика. Угадывать не стоит.

На Ответах Mail.ru в 2014 году описали типичный исход ошибки: человек купил лампу на 12 В, поставил её в патрон на 220 В, она лопнула со вспышкой, и весь свет в комнате погас.

Есть и обратная ловушка. Светодиодная лампа MR16 на 12 В может мигать или не включаться со старым электронным трансформатором от галогенок. У таких трансформаторов есть минимальная нагрузка, а светодиодная лампа потребляет в несколько раз меньше галогенной. Об этом пишут и на FORUMHOUSE: «у таких трасформаторов ограничена минимальная нагрузка, но при надобности можно чем-то подгрузить» (пользователь Vasja75, 2012). Надёжнее другое решение: если лампы мигают, электрик меняет трансформатор на блок питания для светодиодов.

Какие цоколи стоят в люстре, бра и точечных: разбор квартиры

Мы посчитали цоколи у светильников под сменную лампу в нашем каталоге, это около 58 000 моделей. По типам светильников распределение такое: люстры и бра в основном на E14, торшеры и настольные лампы на E27, точечные светильники на GU10 и GU5.3, треки на GU10.

Пройдём по типичной квартире:

• Люстра в гостиной или спальне - примерно две из трёх на E14, каждая четвёртая на E27. Около 9% люстр собраны на капсулах G9.
• Бра - больше половины на E14, каждое четвёртое на E27, примерно каждое седьмое на G9.
• Подвес над обеденным столом - больше половины на E27, дальше E14, G9 и GU10.
• Торшер и настольная лампа - E27 примерно у двух третей, остальное в основном E14.
• Точечные светильники в потолке - GU5.3 и GU10 поровну, примерно по 39%. Ещё около 9% - «таблетки» GX53.
• Трековые светильники и споты - больше половины на GU10.

Если сложить все типы, четыре цоколя - E14, E27, GU10 и G9 - покрывают около 91% светильников под лампу. G9 обгоняет GU5.3 и GX53 за счёт люстр и бра с капсулами.

Сменная лампа при этом есть не везде. По тому же срезу у 82% трековых, 62% потолочных и 44% подвесных моделей светодиоды встроены в корпус. Перед походом в магазин стоит проверить, есть ли в светильнике цоколь вообще.

Замену лампы в точечном светильнике натяжного потолка мы разбирали по шагам в статье как поменять лампочку в натяжном потолке. Какой цоколь выбрать для нового точечного светильника, сравнивали в статье какие светильники выбрать для натяжного потолка.

Влияет ли цоколь на яркость?

Сам цоколь свет не даёт, но он ограничивает размер лампы, а значит, и её яркость. Чем меньше цоколь, тем меньше света обычно даёт одна лампа. Поэтому люстра на пяти капсулах G9 светит заметно слабее такой же люстры на пяти лампах E27.

Световой поток типичной светодиодной лампы в нашем каталоге - медиана: половина ламп ярче, половина слабее.

• G4 - около 250 лм;
• G9 - около 470 лм;
• GU5.3 и GU10 - около 560-575 лм;
• E14 - около 600 лм;
• E27 и GX53 - около 810 лм.

Это середина ассортимента. Бывают E14 на 1 000 лм и больше, а самые яркие G9 доходят до 1 300-1 400 лм, но это редкость: типичная капсула G9 в полтора-два раза слабее типичной лампы E27.

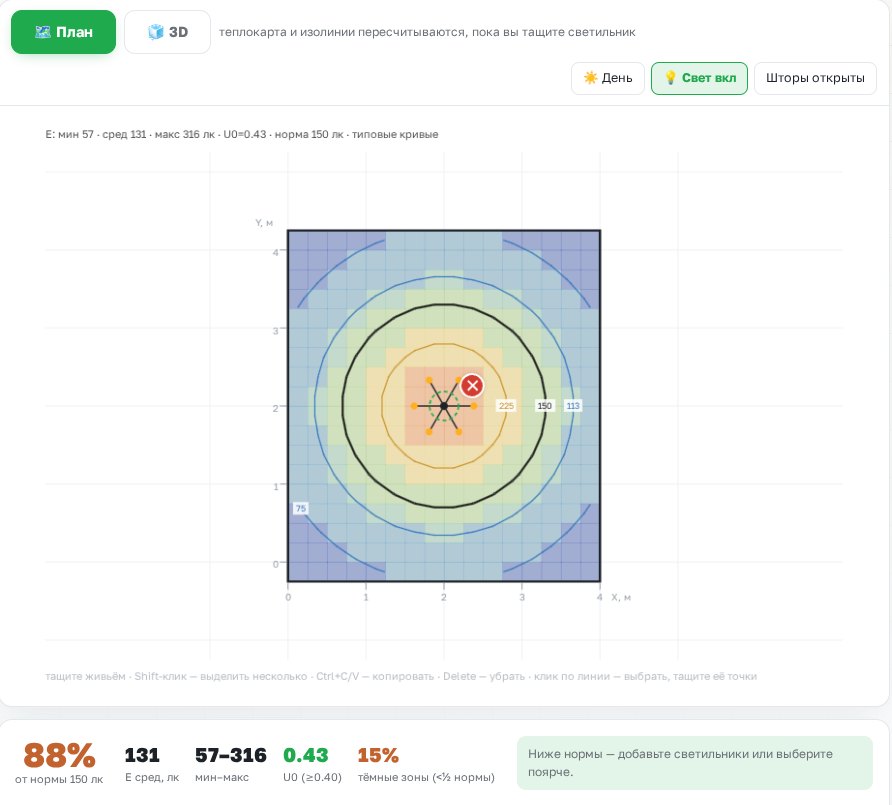

Как это выглядит в комнате, мы проверили в бесплатном 3D-калькуляторе Lumen, он работает без регистрации. Собрали гостиную 4 × 4,5 м (18 м²) с потолком 2,7 м и поставили в центр одну люстру из палитры: 4 260 лм. Lumen показал в среднем 131 лк (люкс - сколько света падает на поверхность) на высоте стола 0,8 м, это 88% от нормы 150 лк, которую калькулятор берёт для гостиной. На полу, где эту норму задаёт СанПиН, - 86 лк, то есть 57%.

Поток люстры в Lumen задан моделью, поэтому замену ламп мы прикинули пропорцией. Освещённость в той же комнате растёт и падает вместе с суммарным потоком ламп. Если собрать люстру на пять рожков из медианных ламп каталога, получится такая прикидка:

• 5 × E27 по 810 лм (4 050 лм) - около 125 лк на высоте стола и около 82 лк на полу;
• 5 × E14 по 600 лм (3 000 лм) - около 92 и 61 лк;
• 5 × G9 по 470 лм (2 350 лм) - около 72 и 47 лк.

Если люстра на капсулах G9 или свечах E14, для гостиной 18 м² её одной мало. Нужны лампы ярче, больше рожков или второй источник света: точечные светильники, торшер, подсветка. Свою комнату можно собрать в Lumen так же и посмотреть, сколько процентов нормы получается.

Можно ли поставить E27 вместо E14 через переходник?

Можно, если светильник это позволяет. Переходники E14→E27 и E27→E14 продаются, по току патрон E14 рассчитан на 2 А, а светодиодной лампе на 10 Вт нужно меньше 0,1 А. Переходник вкручивают, как и лампу, при выключенном автомате. Ограничения связаны с длиной, весом и нагревом. Переходник между цоколями на 220 В и на 12 В ставить нельзя.

На что смотреть:

• Длина. Переходник E14→E27 удлиняет лампу: в замере автора iXBT Live Hotrodeo_777 (2020) - «примерно на 32мм». Лампа может упереться в плафон или выглядывать из абажура.
• Вес и рычаг. Тяжёлая лампа E27 на пластиковом переходнике в бра работает как рычаг на патрон.
• Нагрев. Предел мощности светильника остаётся прежним, переходник его не увеличивает. В ГОСТ IEC 60061-4-2014 для адаптеров записано: «Применение адаптера не должно влиять на температурные условия в светильнике, т. е. предельные температуры, установленные для утвержденного типа светильника, не должны быть превышены.»
• Напряжение. Переходник E27→GU5.3 подходит только для ламп GU5.3 на 220 В. Лампа на 12 В в нём сгорит. Переходники GU10→GU5.3 продаются, но ставить их не стоит: в патрон GU10 приходит 220 В, а лампа GU5.3 может быть на 12 В. Светильник под другой цоколь переделывает электрик.

Переходники E14↔E27, E40→E27 и E27→GU10 есть в разделе патроны для ламп, там же отдельные патроны. Оплавленный патрон или патрон с ослабшим контактом меняют целиком при выключенном автомате, лучше силами электрика.

Что значит «макс. 60 Вт» на светильнике?

Это предел нагрева: светильник рассчитан на лампу не мощнее 60 Вт. Сравнивают реальную мощность лампы, указанную на коробке в ваттах; «эквивалент» здесь ни при чём. Светодиодная лампа на 9-10 Вт, которая светит как старая на 60-75 Вт, в такой светильник подходит.

Ledvance формулирует правило так: «Безопасно использовать лампу с мощностью, равной расчётной мощности светильника или меньше» (перевод с английского). Галогенная лампа мощнее предела нагревает плафон и патрон сильнее, чем рассчитал производитель. В закрытом плафоне светодиодной лампе тоже бывает жарко: её драйвер - электронная плата питания - находится в цоколе. Для закрытых светильников производитель иногда отдельно пишет, подходит ли лампа. Смотрите это на упаковке.

Короткие ответы на частые вопросы

Чем E14 отличается от E27? Диаметром резьбы: 14 мм против 27 мм. E14 стоит в бра и люстрах со свечами, E27 - в торшерах, настольных лампах и подвесах. Без переходника лампа с одним цоколем не встанет в патрон под другой.

Как отличить GU5.3 на 12 В от GU5.3 на 220 В? Только по надписи на лампе или в карточке: «12V» или «220-240V». Снаружи они одинаковые. Если в светильнике стоит трансформатор, ему нужна лампа на 12 В.

Чем G4 отличается от G9? G4 - тонкие прямые штырьки на расстоянии 4 мм, лампы на 12 или 220 В. G9 - штырьки-петельки на расстоянии 9 мм, лампы только на 220 В. Одна вместо другой не встанет.

MR16 и G95 - это цоколи? Нет. Это формы колбы: MR16 - рефлектор диаметром около 5 см, G95 - шар диаметром 95 мм. Цоколь у них указан отдельно, например GU5.3 или E27.

Что делать, если на лампе нет надписи? Определите цоколь по форме и размеру: резьба 14 или 27 мм, расстояние между штырьками 4, 5,3, 9 или 10 мм. Напряжение по виду не определить - смотрите паспорт светильника или наличие трансформатора.

Источники

• ГОСТ IEC 60061-4-2014 «Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 4. Руководство и общие сведения», текст стандарта
• ГОСТ IEC 60238-2012 «Патроны резьбовые для ламп», текст стандарта
• Navigator, каталог галогенных ламп: серия NH-MR16 (12 В, GU5.3), серия NH-JCDR (230 В, GU5.3 и GU10), линейные NH-J (R7s)
• Wikipedia, «Bi-pin lamp base» и «Edison screw»
• FORUMHOUSE, тема «Электронный трансформатор для светодиодов»
• Ledvance, «60W vs 100W Light Bulbs»
• iXBT Live, «Переходник с AliExpress для ламп E27 в патрон E14»
• Ответы Mail.ru, «Лампочка 12 вольт в патрон на 220» и вопрос о цоколях GU и GX
• Mastergrad, тема «Отличия ламп GX 5.3 от GU 5.3»

Что делать дальше: узнайте цоколь и напряжение по старой лампе или паспорту светильника, затем выберите лампу в разделе светодиодные лампы фильтром по цоколю. Если хотите заранее увидеть, хватит ли света в комнате, начните с бесплатного демо-расчёта на странице светотехнического расчёта.
