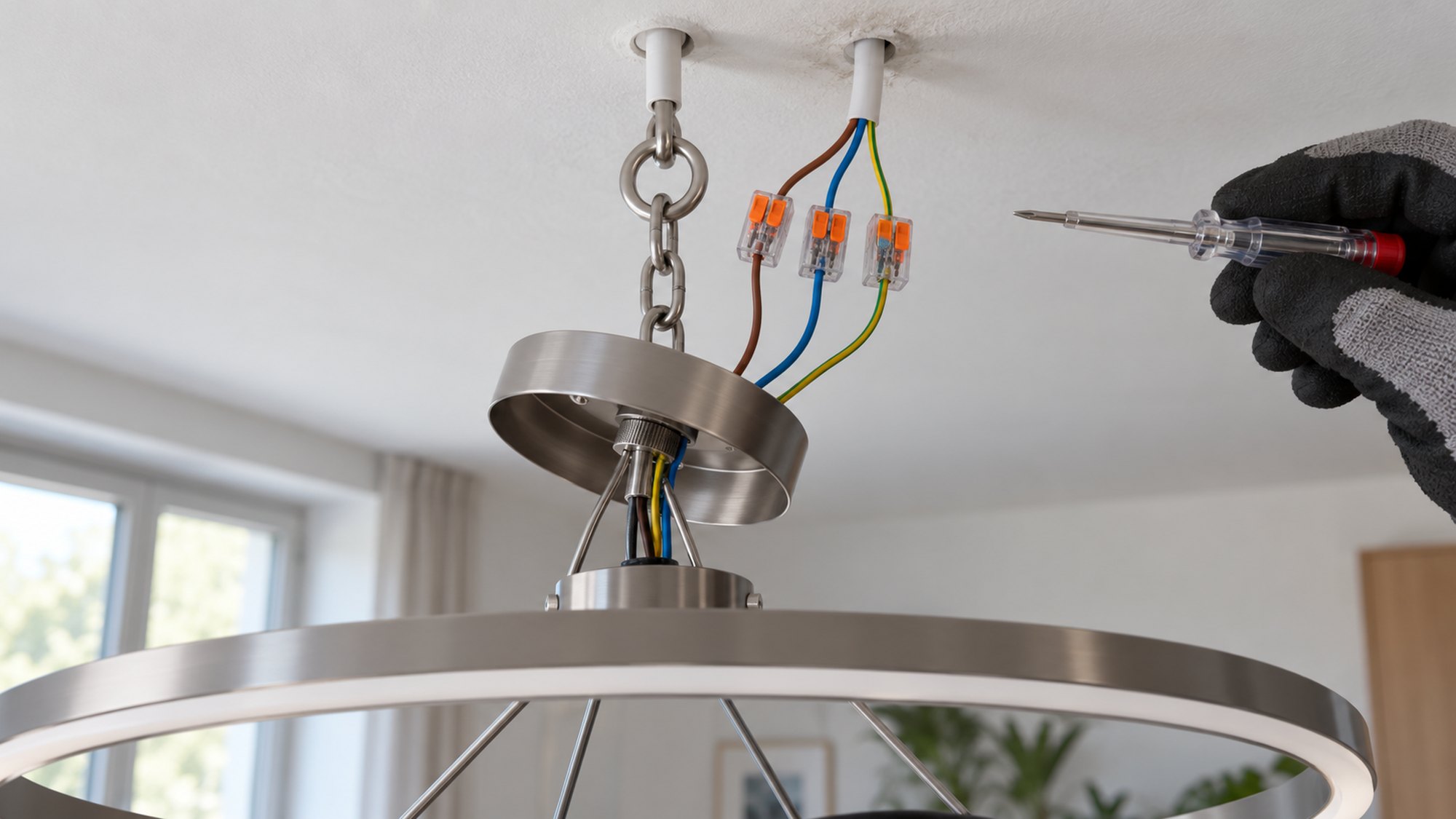

Как подключить люстру: провода, выключатель и люстра с пультом

Люстра куплена, из потолка торчат провода, и их число не совпадает с проводами люстры: в потолке два, у люстры три, или наоборот. Для каждого случая ниже сказано, какой провод куда идёт, кто это делает и что проверить после включения.

Что сделать до того, как трогать провода?

Сначала выключают автомат освещения в щитке: клавиши на стене для этого мало. Затем электрик проверяет прибором, что напряжения нет ни на одном проводе в потолке. Подключение к проводке - работа электрика с допуском, а ваша задача - понять свою ситуацию и подготовить люстру.

Одной клавиши мало, потому что выключатель может стоять в разрыве нуля, и тогда фаза остаётся на проводах в потолке при выключенном свете. Такое встречается в старых домах. К тому же клавишу может случайно нажать кто-то из домашних, пока идёт работа с проводами.

О допуске производители пишут в инструкциях. У Feron для светодиодных люстр серии AL: «К работе по монтажу и подключению светильника допускаются лица, имеющие группу по электробезопасности не ниже III. При необходимости обратитесь к квалифицированному электрику». Группа III означает подготовленного электрика с допуском. В той же инструкции: «Все работы со светильником проводить только при отключенном электропитании». У люстры Eglo Marinello первый шаг инструкции - картинка, где автомат в щитке переводят в положение OFF, и только последний шаг возвращает его в ON.

Как проверить, что напряжения нет, записано в правилах по охране труда при эксплуатации электроустановок (приказ Минтруда № 903н, п. 19.1): «указателем напряжения, исправность которого перед применением должна быть установлена». Правила обязательны для организаций, но электрик делает так и в квартире: сначала проверяет прибор на заведомо рабочей розетке, потом провода в потолке.

Если электрика нет, а вы в Санкт-Петербурге, люстру можно повесить и подключить с нашим монтажом освещения: в него входят установка люстры, крюка и закладной.

Какой провод куда: что значат цвета?

Ноль N по правилам устройства электроустановок (ПУЭ) голубой, на импортных проводах он обычно синий. Защитная земля PE жёлто-зелёная, фаза L - любого другого цвета. На колодке люстры (клеммнике, куда зажимают провода) стоят те же буквы: L к фазе, N к нулю, значок заземления к PE.

Зачем три провода. Фаза L приходит от щитка через выключатель и несёт напряжение, ноль N замыкает цепь обратно к щитку. Защитная земля PE в обычной работе тока не несёт: если изоляция внутри люстры повредится и фаза попадёт на металл корпуса, ток уйдёт по PE и автомат отключит линию.

ПУЭ (п. 1.1.29) задают цвета так: защитные проводники обозначаются PE и «чередующимися продольными или поперечными полосами одинаковой ширины ... желтого и зеленого цветов», нулевые рабочие - «буквой N и голубым цветом». Цвет фазы ПУЭ не назначают. У многих люстр из Европы и Азии фаза коричневая, потому что так устроена европейская раскладка цветов: фаза коричневая, ноль синий. В кабеле в стене цвет фазы бывает разным, чаще коричневым, чёрным или серым.

Колодка у люстры обычно подписана. В общем руководстве Citilux: «Маркировка клемм (проводов): N - ноль, L - фаза. В случае раздельного включения светильника, клеммы имеют маркировку N, L1, L2». На схеме Feron AL три клеммы подписаны N, знак заземления и L, у люстр Odeon Light York и Niagara колодка тоже на три провода с заземлением.

Цветам в потолке старой квартиры доверять нельзя. В домах прошлых лет провода бывают одного цвета, а при прошлом ремонте их могли перепутать, поэтому фазу, ноль и землю электрик определяет прибором и только потом сверяет с цветом.

Коротко, что куда:

• L (или L1, L2) - фаза, приходит через выключатель, на люстре идёт на клемму L.
• N - ноль, голубой или синий, на клемму N.
• PE - защитная земля, жёлто-зелёная, на клемму со знаком заземления или винт на корпусе.

Подобрать модель под комнату можно в разделе люстры в нашем каталоге: там потолочные, подвесные и светодиодные модели. В карточке товара во вкладке «Документы» бывает инструкция производителя со схемой подключения, но она есть не у всех моделей.

В потолке 2, 3 или 4 провода - что с ними делать?

Число проводов в потолке говорит о проводке. Два провода - фаза и ноль без земли, так бывает в старых домах. Три - обычно фаза, ноль и земля, иногда две фазы и ноль. Четыре - две фазы от двухклавишного выключателя, ноль и земля.

Прежде чем подключить люстру к проводам, электрик определяет назначение каждого из них. Все соединения в этом разделе он делает при выключенном автомате.

В потолке три провода, у люстры три

В новой проводке это самый простой случай: фазу соединяют с L, ноль с N, жёлто-зелёный с жёлто-зелёным. По ПУЭ (п. 7.1.36) групповые линии к светильникам в зданиях выполняются трёхпроводными: фаза L, ноль N и защитный провод PE. Пункт 7.1.68 требует присоединять открытые проводящие части светильников общего освещения к нулевому защитному проводнику.

Третий провод в потолке не всегда земля. В квартире с двухклавишным выключателем и без заземления из потолка тоже выходят три провода, но это две фазы и ноль. На форуме Ответы Mail такой случай описан прямо в заголовке вопроса: «в потолке 3 провода - 2 фазы и ноль. На люстре ноль, заземление и фаза». Если соединить жёлто-зелёный провод люстры с такой жилой, фаза окажется на корпусе.

В потолке два провода, у люстры три

Два провода - это фаза и ноль, земли в этой проводке нет. Провода L и N люстры подключают к ним, а жёлто-зелёный к нулю не подключают ни в каком варианте.

ПУЭ запрещают совмещать ноль и защитный провод в однофазных цепях (п. 1.7.132): «В качестве нулевого защитного проводника в таких цепях должен быть предусмотрен отдельный третий проводник». Если корпус люстры соединить с нулём, то при обрыве нуля фаза через лампы попадёт на металл люстры.

Правильное решение - третья жила PE от щитка, то есть новая трёхжильная линия до люстры. Пока линии нет, многое зависит от самой люстры:

• ПУЭ (п. 7.1.70) в помещениях без повышенной опасности допускают подвесные светильники без зажима для защитного провода, если крюк изолирован. Пункт оговаривает, что его требования «не являются основанием для выполнения электропроводок двухпроводными».
• Feron для люстр серии AL пишет: «Не использовать без провода защитного заземления». Такую люстру в доме без земли не вешают до новой линии.

Что делать со свободным жёлто-зелёным проводом конкретной люстры до замены проводки, электрик решает по её паспорту.

В потолке три провода, у люстры два

У люстры только L и N: это светильник без зажима заземления. Сначала электрик выясняет, что за третий провод в потолке. Если это земля PE, её изолируют и к люстре не подключают. Если это вторая фаза от двухклавишного выключателя, люстре с одним входом L хватит одной фазы, вторую изолируют, и одна клавиша тогда работать не будет.

В потолке четыре провода

Четыре провода - это почти всегда фаза от первой клавиши, фаза от второй, ноль и земля. Люстру с двумя группами ламп подключают по схеме для двухклавишного выключателя из следующих разделов. Люстру с одной группой подключают к одной из фаз, и тогда работает одна клавиша, а если обе клавиши должны включать всю люстру, фазные провода соединяют вместе.

Как подключить люстру к одноклавишному выключателю?

Одна клавиша включает все лампы сразу. К люстре идут три провода: фаза после выключателя, ноль и земля. Выключатель разрывает только фазу, то есть размыкает фазный провод, а ноль к нему не подходит.

ПУЭ (п. 6.6.28): однополюсные выключатели «должны устанавливаться в цепи фазного провода». Причина видна в пункте 6.6.10: резьбовая гильза патрона, то есть резьба, которой касаются пальцы при вкручивании лампы, должна быть присоединена к нулю.

Если выключатель стоит на нуле, фаза остаётся в люстре и при выключенном свете, и при замене лампы можно попасть под напряжение. Светодиодная люстра при такой ошибке часто слабо светится в темноте. Как это выглядит и как найти причину, мы разбирали в статье о том, почему лампа светится при выключенном выключателе.

Порядок работы электрика:

1. При включённом автомате определяет прибором фазу, ноль и землю в потолке, затем выключает автомат и проверяет, что напряжения нет.
2. Крепит к потолку монтажную планку или крюк и вешает люстру на крепление. Люстра не должна висеть на проводах.
3. Соединяет фазу из потолка с клеммой L люстры. Если у люстры два фазных провода, на одноклавишный выключатель их соединяют вместе.
4. Соединяет ноль из потолка с клеммой N, жёлто-зелёный провод - с клеммой заземления люстры.
5. Убирает соединения под декоративную чашку люстры и закрепляет её.
6. Включает автомат и проверяет работу клавишей.

Как подключить люстру к двухклавишному выключателю?

Двухклавишный выключатель делит лампы люстры на две группы. Из выключателя к люстре идут две фазы, L1 и L2, а ноль у обеих групп общий. Клавиша 1 включает одну группу, клавиша 2 другую, обе вместе - все лампы.

У люстры для этого должно быть два раздельных фазных провода или колодка с клеммами N, L1 и L2, как в руководстве Citilux для раздельного включения. Как лампы разделены по группам, видно по проводам люстры и по схеме в инструкции. У люстры с одной группой ламп раздельного включения не будет, сколько бы клавиш ни было на стене.

Порядок работы электрика:

1. При включённом автомате определяет прибором общий ноль, две фазные жилы и какая из них от какой клавиши. Цвет фазных жил бывает любым, кроме голубого и жёлто-зелёного, поэтому по цвету этого не узнать.
2. Выключает автомат, проверяет, что напряжения нет, и вешает люстру на крюк или планку.
3. Соединяет первую фазу с первой группой люстры, вторую фазу - со второй.
4. Соединяет ноль из потолка с нулевым проводом люстры, землю - с жёлто-зелёным, убирает соединения под чашку.
5. Включает автомат и проверяет каждую клавишу по отдельности.

На форуме Mastergrad есть типовая жалоба: все лампы загораются одновременно, «либо одной из клавиш, либо только при нажатии сразу двух». Участники обсуждения называли причиной перепутанные провода в выключателе или в люстре. В другой теме вторая клавиша гасила первую группу, и одной из версий был проходной выключатель (переключатель для управления светом из двух мест), поставленный вместо двухклавишного. Такие ошибки электрик ищет при выключенном автомате.

Деление света на группы планируют на этапе ремонта, потом добавить провод в потолок сложно. Зачем делить свет комнаты на группы, мы разбирали в статье про освещение спальни до ремонта.

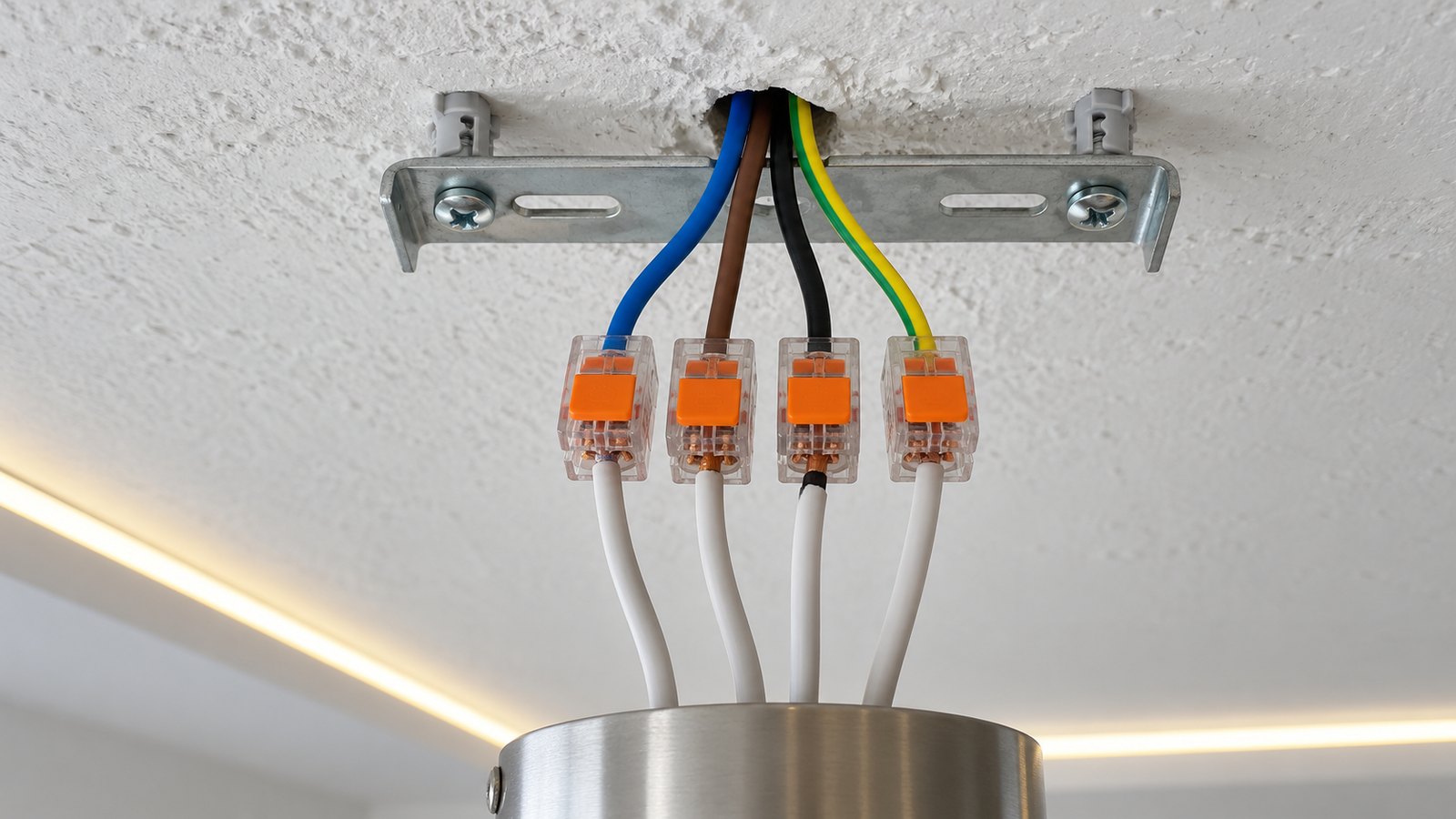

Чем соединять провода: клеммы или скрутка?

Провода люстры с проводами из потолка соединяют клеммами: рычажковыми, пружинными или винтовой колодкой самой люстры. Голой скрутки в перечне способов соединения по ПУЭ нет. Соединения делает электрик при выключенном автомате.

ПУЭ (п. 2.1.21): «Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т.п.)». Скрутка с пропайкой - это уже пайка, но под потолком её делать неудобно. Соседние пункты требуют, чтобы соединения оставались доступными для осмотра и не испытывали «механических усилий тяжения»: место соединения прячут под чашку люстры, а вес держит крюк или планка.

У люстры провода обычно гибкие, многопроволочные, а в потолке жёсткие, однопроволочные, и от этого зависит выбор клеммы:

• Рычажковые клеммы (серия WAGO 221 и аналоги) подходят и для жёстких, и для гибких жил. Для модели 221-413 производитель указывает сечение от 0,2 до 4 мм² в зависимости от типа жилы и длину зачистки 11 мм. На карточке модели 221-415 WAGO пишет, что её зажим позволяет подключать любые жилы без подготовки, например без обжимных наконечников (перевод наш).
• Вставные пружинные клеммы WAGO 2273 производитель описывает как способ соединения однопроволочных жил (перевод наш). Для гибкого провода люстры берут рычажковые.
• Винтовая колодка люстры. Гибкий провод перед зажимом под винт опрессовывают наконечником или аккуратно скручивают жилки, чтобы не торчали отдельные проволочки.

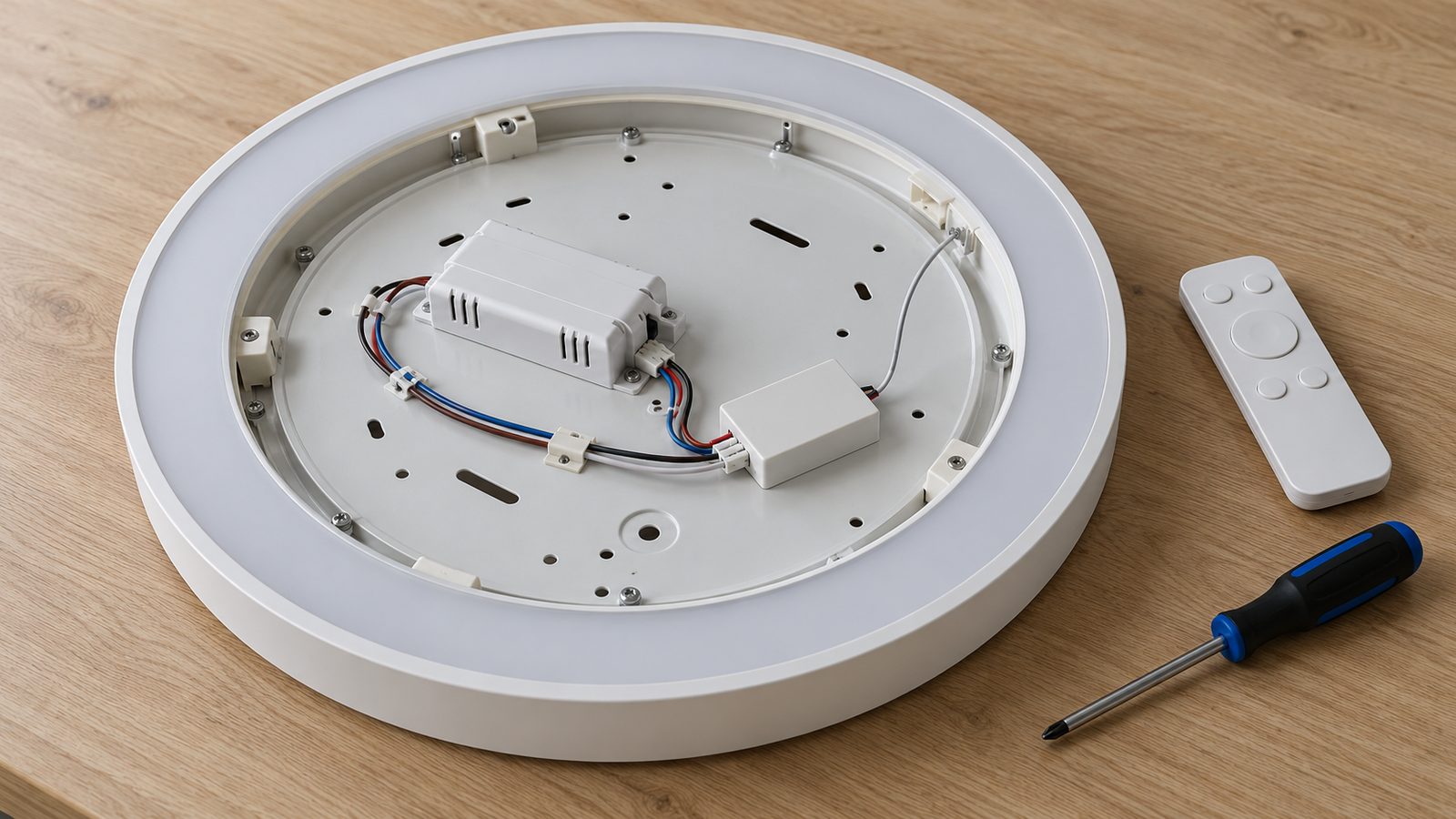

Как подключить светодиодную люстру с пультом?

Светодиодную люстру с пультом подключают так же: L, N и, если есть клемма заземления, PE на колодку. Внутри у неё драйвер, то есть блок питания светодиодов, и приёмник сигнала пульта. Поэтому в паспортах таких люстр обычно два ограничения: без диммера (регулятора яркости на стене) и без выключателя с подсветкой. Настенный выключатель при этом оставляют.

Что пишут производители:

• Диммер, как правило, запрещён. Feron: «Запрещена эксплуатация светильника с бытовым диммером». Citilux в руководстве к люстре CL225: «Светильник НЕ предназначен для подключения к внешнему диммеру любого типа!» Яркость таких люстр меняют с пульта. Исключения бывают, поэтому смотрите паспорт своей модели.
• Выключатель с подсветкой мешает. В таблице неисправностей Feron для случая «в выключенном состоянии светильник тускло светит или моргает» первая причина - подключение «через выключатель с неоновой или светодиодной подсветкой». Решение по инструкции: подключить через выключатель без подсветки или отключить подсветку, это делает электрик при выключенном автомате. Следующая причина в той же таблице - выключатель, который «рвет нулевой провод, а не фазовый».
• Пульт работает только при поданном питании. Инструкция General Lighting Systems: «Управление светильником с помощью пульта возможно только при подключении светильника к электропитанию (при включенном настенном переключателе)».
• Землю подключают. Люстры Feron AL относятся к классу защиты I, у которого корпус обязательно заземляют, и без провода PE производитель их использовать не разрешает.

Настенный выключатель нужен не только чтобы обесточить люстру. Им переключают режимы: у люстр Citilux с пультом CLR5G, если выключить и снова включить свет быстрее чем за 2 секунды, режимы идут по кругу M1, M2, M3, M4. У других моделей порог свой, он указан в инструкции. Через выключатель же привязывают радиопульт: для CLR5G Citilux требует отключить люстру от питания «не менее чем на 10 секунд», затем включить и в течение 3 секунд нажать кнопку на пульте. Если пульт перестал работать после подключения, порядок привязки у разных моделей описан в статье почему не работает пульт от люстры.

Двухклавишный выключатель такой люстре обычно не нужен: у моделей, инструкции которых мы смотрели (Feron AL, Citilux CL225, General Lighting Systems), один вход L. Если из потолка выходят две фазы, электрик подключает люстру к одной из них, а вторую изолирует.

Модели с пультом собраны в разделе люстры с пультом. Перед покупкой посмотрите в карточке поле «Возможность подключения диммера» (оно заполнено не везде) и инструкцию во вкладке «Документы».

Как подключить две люстры к одному выключателю?

Две люстры на одной клавише подключают параллельно: фаза после выключателя идёт к обеим, ноль и земля тоже к обеим. Последовательно их не соединяют, потому что каждой люстре нужно полное напряжение сети.

Провод ко второй люстре ведут от распределительной коробки или от точки первой люстры, если у той в чашке есть место для клемм, и соединения остаются доступными под чашками. Если люстры должны включаться отдельно, нужен двухклавишный выключатель: каждой люстре своя фаза, ноль общий. Прокладку провода ко второй люстре и подключение делает электрик при выключенном автомате.

Суммарную мощность сверяют с номиналом выключателя и умного реле, если оно стоит. Номинал указан на корпусе выключателя и в карточке товара. Две светодиодные люстры по 80 Вт - это 160 Вт и ток около 0,7 А, а у умных реле предел нагрузки свой: у реле Яндекса, например, 600 Вт светодиодной нагрузки.

Выдержит ли линия: какой автомат и кабель нужны для люстры?

Для линии освещения в квартире обычно ставят автомат на 10 А и медный кабель 3 × 1,5 мм². Люстре этого хватает с большим запасом: пять ламп по 60 Вт дают 300 Вт и ток около 1,3 А.

Как выглядит линия освещения в квартирном щитке, видно в нашем бесплатном сборщике щита, он работает без регистрации. Для небольшой квартиры (готовый набор «1-2 комн.») он ставит на свет отдельный автомат 10 А и кабель ВВГнг-LS 3 × 1,5, а под розетки - 16 А и 3 × 2,5. Три жилы в его таблице подписаны «Ф+N+PE»: фаза, ноль и земля, те самые три провода, которые выходят из потолка к люстре.

Если при включении люстры выбивает автомат, причину ищет электрик. Чаще всего это короткое замыкание в люстре или в соединении. Реже автомат отключается из-за перегрузки линии или пускового тока драйверов, когда на одном автомате много светодиодных светильников. Пока причина не найдена, автомат повторно не включают.

Устройство защитного отключения (УЗО, срабатывает на утечку тока) для линии света ПУЭ не требуют: по п. 7.1.79 в линиях, питающих светильники, его установка «как правило, не требуется». Для розеток УЗО на 30 мА обязательно. Если свет и розетки на одной группе или люстра висит в ванной, защиту выбирает электрик по схеме квартиры.

Как подключить люстру к Алисе?

Есть три способа: умные лампы в обычной люстре, умное реле за выключателем или в чашке люстры и умный выключатель вместо обычного. Проще всего с лампами: их ставят в патроны вместо обычных, при выключенном автомате.

• Умные лампы. Подходят для люстры с патронами. Яндекс советует объединить лампы одной люстры в группу. Настенную клавишу оставляют включённой: выключение клавишей, по словам Яндекса, «равносильно отключению электричества», и лампа перестаёт слушаться.
• Умное реле. Ставится в подрозетник (коробку в стене под выключателем) или прямо в чашку люстры: у реле Яндекса место установки так и указано, «Стакан люстры или за подвесным потолком». Реле подключают с нулём или без него, в документации ноль называют нейтралью. Без нуля, по документации Яндекса, нагрузка должна быть не меньше 3 Вт, и производитель рекомендует подключение с нулём.
• Умный выключатель. Ставится вместо обычного. Версии «без нейтрали» подключают в разрыв фазы, но у них есть порог по мощности ламп: у Aqara H1 без нейтрали для светодиодных ламп это «не менее 9 Вт».

Реле и умный выключатель встраивают в проводку 230 В, поэтому их ставит электрик при выключенном автомате. Реле перед люстрой с пультом включают без частых повторов: такая люстра воспринимает подачу питания как команду, а быстрые включения подряд у некоторых моделей переключают её режимы. У некоторых люстр Citilux, например CL225 в версии CL225AxxxE, управление Алисой уже встроено, и реле им не нужно.

Как устроены сценарии освещения с умными реле в квартире, показано на демо-плане умного дома. Подробнее про реле и ноль в подрозетнике - в статье про умный свет без команды Алисе.

На что вешать люстру: крюк или планка?

Люстру крепят на монтажную планку или на крюк, как указано в её инструкции, тяжёлые подвесные модели чаще вешают на крюк. По ПУЭ (п. 6.6.9) крепление должно 10 минут выдерживать нагрузку, равную пятикратной массе светильника. Под натяжной потолок закладную, то есть площадку для крепления светильника, ставят до натяжения полотна.

Формулировка ПУЭ: приспособления для подвешивания должны выдерживать «в течение 10 мин без повреждения и остаточных деформаций» нагрузку, «равную пятикратной массе светильника». Для сложных многоламповых люстр массой от 25 кг норма другая: двукратная масса плюс 80 кг. Для люстры 6 кг крюк должен держать 30 кг, для люстры 30 кг - 140 кг. Для люстры без зажима заземления крюк должен быть изолирован, это условие ПУЭ (п. 7.1.70).

С натяжным потолком порядок другой. Журнал Т-Ж в гиде по натяжным потолкам пишет, что закладные платформы под светильники ставят заранее, и «места установки определяют до натяжки полотна, потом изменить их будет сложно». В плёночном полотне на месте закладной ставят термокольцо и вырезают внутри отверстие под провода, в тканевом термокольца не делают.

Как проверить люстру после подключения?

Включите автомат и пройдитесь по клавишам: каждая включает свою группу, а в выключенном положении лампы не светятся. Если что-то идёт не так, автомат выключают снова, и причину до повторного включения ищет электрик.

Что означают типовые симптомы:

• Слабо светится или мигает в выключенном состоянии. Обычно выключатель с подсветкой или выключатель на нуле. Выключатель меняют на модель без подсветки или отключают в нём подсветку, а если он рвёт ноль, провода переключают так, чтобы разрывалась фаза. Всё это делает электрик при выключенном автомате.
• Все лампы горят от одной клавиши. Перепутаны фазы L1 и L2, у люстры одна группа ламп или в выключателе стоит перемычка. Разбирается электрик.
• Одна клавиша не работает. Вторая фаза не подключена к люстре, или у люстры одна группа ламп. Подключение исправляет электрик при выключенном автомате.
• Выбивает автомат. Обычно короткое замыкание. Автомат не включают, пока электрик не найдёт его место.
• Не реагирует пульт. Проверьте батарейки, включена ли клавиша на стене и нужна ли вашей модели привязка пульта.

Короткие ответы на частые вопросы

Можно ли подключить люстру с пультом без настенного выключателя? Не советуем: тогда люстру нельзя обесточить без автомата, а привязку пульта и переключение режимов делают именно выключателем. Провода вместо выключателя напрямую не соединяют. Подробнее - в статье почему не работает пульт от люстры.

Сколько стоит подключить люстру? У нас в Санкт-Петербурге на 08.10.2026: установка рожковой люстры на 3-4 рожка - 1 980 ₽, светодиодной - от 2 090 ₽, установка крюка - 1 040 ₽, монтаж планки - 1 430 ₽. Итог зависит от объекта, его подтверждают до начала работ.

Что делать, если у люстры провода без маркировки? Посмотрите схему в инструкции: она бывает в карточке товара во вкладке «Документы». Если схемы нет, назначение проводов люстры электрик определяет прибором до подключения.

Можно ли повесить люстру с заземлением, если в доме его нет? Подключать провод заземления к нулю нельзя (ПУЭ, п. 1.7.132). Если паспорт люстры запрещает работу без заземления, как у Feron AL, нужна новая трёхжильная линия. В остальных случаях решение принимает электрик по паспорту люстры.

Нужно ли менять выключатель под светодиодную люстру? Если у выключателя есть подсветка, его меняют на обычный или отключают подсветку. Замену делает электрик при выключенном автомате. Модели без подсветки есть в разделе выключатели, там есть фильтр по числу клавиш.

Источники

• Правила устройства электроустановок, 7-е издание, пп. 1.1.29, 1.7.132, 6.6.9, 6.6.10, 6.6.28, 7.1.36, 7.1.68, 7.1.70, 7.1.79; глава 2.1 (6-е издание, действует), п. 2.1.21
• Правила по охране труда при эксплуатации электроустановок, приказ Минтруда России от 15.12.2020 № 903н, п. 19.1
• Feron, инструкция к светильникам серии AL5900, AL5940, AL5930, AL5950
• Citilux, общее руководство по эксплуатации светильников, инструкция к пульту CLR5G, руководство к люстре CL225
• General Lighting Systems, инструкция к управляемым светильникам GSMCL
• Eglo, инструкция к люстре Marinello 901742
• Odeon Light, инструкции к люстрам York 4788/7 и Niagara 3921/4
• WAGO, клемма 221-413, клемма 221-415, клемма 2273-203
• Voltimum, «Harmonised cable colours FAQ»
• Яндекс, установка реле, характеристики реле, умная лампа в люстре
• Aqara, выключатель H1 без нейтрали
• Т-Ж, гид по натяжным потолкам
• Ответы Mail, «Как подключить люстру? в потолке 3 провода - 2 фазы и ноль»
• Mastergrad, «Двухклавишный выключатель работает как одноклавишный», «Двухклавишный выключатель работает неправильно»

Переводы цитат WAGO - наши.

Если люстра уже висит и ведёт себя странно, начните со списка симптомов в разделе о проверке после подключения: по нему видно, что можно проверить самому, а что ищет электрик. В Санкт-Петербурге подключение люстры, установку крюка или закладной можно заказать у нас как монтаж освещения.
